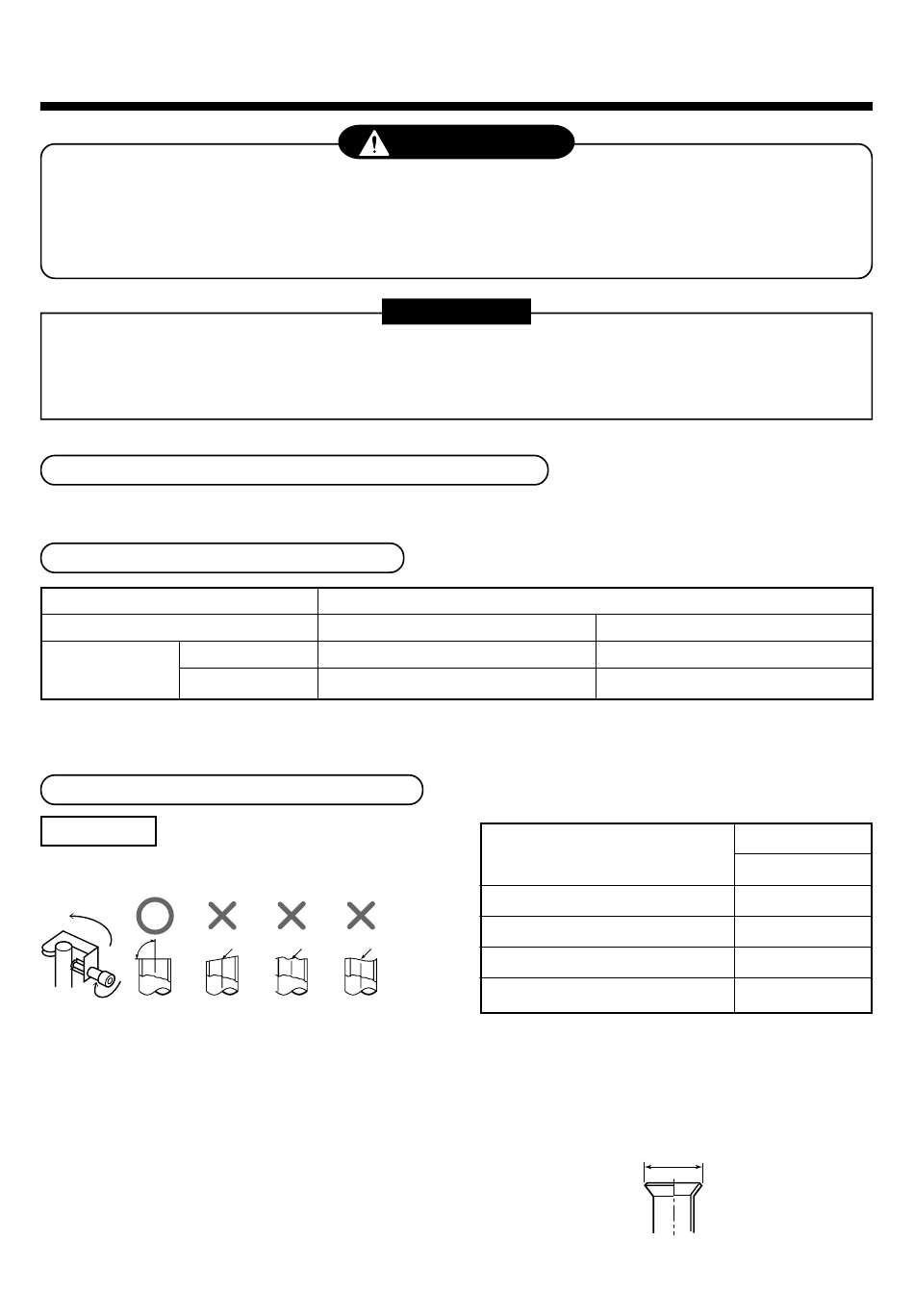

5
TUBERÍA DE REGRIGERANTE
• Si se produce un escape de gas refrigerante durante la instalación, ventile la zona de inmediato.
• Si el gas refrigerante del escape entra en contacto con fuego, podría generarse un gas nocivo.
• Una vez finalizadas las tareas de instalación, asegúrese de que no hay escapes de gas refrigerante.
• Si se detectan escapes de gas refrigerante en la habitación y hay una fuente de fuego próxima, como una cocina,
podría generarse gas nocivo.
Si la línea de refrigerante es larga, coloque las abrazaderas de soporte de manera que sujeten el tubo a intervalos
de entre 2.5 y 3 metros. Si el tubo no se sujeta correctamente pueden generarse sonidos anormales.
Asegúrese de utilizar las tuercas abocardadas incluidas con la unidad interior o las específicas para el refrigerante
R410A.
Longitud del tubo y diferencia de altura permisibles
Difieren según la unidad exterior que se utilice. Para más detalles, consulte el Manual de instalación de la unidad exterior.
Material y dimensiones de la tubería
Material de la tubería
Modelo MMU-
Lado del gas
Tamaño del tubo
(mm)
Lado del líquido
• Utilice un tubo nuevo y limpio, y asegúrese de que no se adhieran impurezas (como polvo, aceite, humedad, etc.) al tubo.
Moldeado de los tubos / Posición final
Abocinado
1. Corte el tubo con un cortatubos.
90˚
Oblicuidad Irregularidad Deformación
2. Introduzca una tuerca abocardada en el tubo y
abocine el tubo.
Como los tamaños de abocinamiento del refrigerante
R410A difieren de los del refrigerante R22, se
recomienda utilizar las herramientas de abocinado de
nueva fabricación para el refrigerante R410A.
No obstante, puede utilizar las herramientas
convencionales ajustando el margen de proyección
del tubo de cobre.
ADVERTENCIA
REQUISITOS
Tubo para aire acondicionado sin juntas de desoxidación de fósforo
AP0151SH, AP0181SH
Ø12.7
Ø6.4
• Tamaño del diámetro del abocinado:
A (unidad: mm)
Diámetro externo del tubo de cobre
* En el caso de realizar el abocinado para el refrigerante
R410A con la herramienta de abocinado convencional,
sáquela aproximadamente 0.5 mm más que en el R22
para ajustarse al tamaño de abocinado especificado.
El calibre del tubo de cobre es útil para ajustar el
tamaño de los márgenes de proyección.
120
AP0241SH
Ø15.9
Ø9.5
6.4
9.5
12.7
15.9
A
+0
A
- 0.4
R410A
9.1
13.2
16.6
19.7
