Avant-propos Avant-propos Le manuel technique du système de récupération d’énergie Toshiba Super Modular Multi expose en détails les caractéristiques, les tableaux et les diagrammes de l’appareil pour vous permettre d’optimiser les performances des diverses applications. Ces informations détaillées sont destinées à vous faciliter l’utilisation du système et de la large gamme d’applications...
Introduction Avant-propos Meilleuretechnologie au monde en matière d’économie d’énergie Toshiba a atteint le sommet de la technologie en terme d’efficacité, de durabilité et de confort. Nouveau ventilateur axial de grand Nouveau pavillon d’aspiration haute diamètre (ailette remodelée) performance (pavillon à débit régulier) Bouche d’aspiration R élargie...
Les rouleaux de compression se déplacent dans le même sens que l’axe rotatif d’où l’émergence d’une résistance dans le sens de TOSHIBA compression même à compression élevée. Rendement 1 Piping élevé et fiabilité sont de mise.
Cette configuration permet de choisir le tracé le plus court possible ce qui minimise la durée et le coût de l’installation. Le système Toshiba Super HRM est le seul qui offre la possibilité d’adopter une configuration en série/ avec distributeur en aval d’un distributeur de dérivation.
Câble de commande sans polarité entre les unités extérieure et intérieure U1 U2 Unité extérieure Unité U1 U2 U1 U2 U1 U2 intérieure Système de diagnostic du câblage Utiliser les interrupteurs sur le microprocesseur P.C.B. de l’unité extérieure. Repérer les câbles reliés à l’unité intérieure b4 qui ne font pas partie du système A.
Page 12
La conception compacte de l’unité permet son installation même dans les espaces les plus restreints. Puissance supérieure Combinées, les unités du S-MMS de TOSHIBA peuvent atteindre jusqu’à 48 CV (135 kW) dans un seul système frigorigène. Economie d’énergie Premier rendement énergétique pour les système DRV. Importantes économies d’énergie par rapport à un ventilateur à...
Page 13

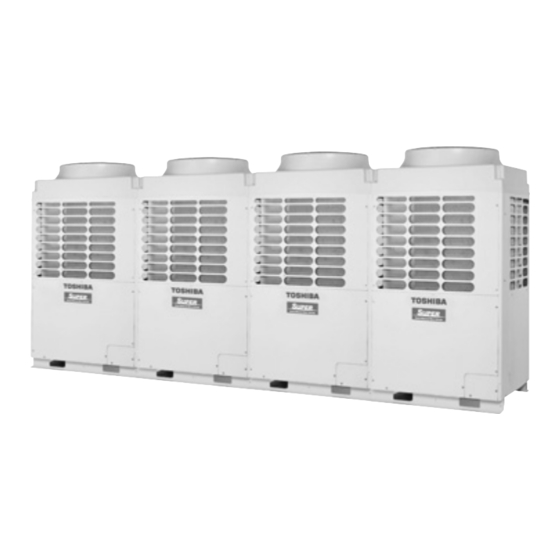

2. RECAPITULATIF DES COMPOSANTS DU SYSTEME Composants 1. Unités extérieures Inverter Schéma 5 CV 6 CV 8 CV 10 CV 12 CV 5 HP 6 HP 8 HP 10 HP 12 HP Pompe à chaleur MMY- MAP0501HT8 MAP0601HT8 MAP0801HT8 MAP1001H8 MAP1201HT8 Appella Pompe à...
Modèle Froid seul 50Hz Unité extérieur du Super Modular Multi System : Liste des produits et des noms des modèles combinés Inverter Nombre Inverter Inverter Inverter Inverter Appellation QTé QTé QTé QTé QTé (code d’unités 5 CV 6 CV 8 CV...
Modèle de pompe 60Hz à chaleur Unité extérieur de système Modular Multi: Liste des produits et noms des modèles combinés Inverter Inverter Inverter Inverter Inverter Nombre Appellation QTé QTé QTé QTé QTé (code d’unités 5 CV 6 CV 8 CV 10 CV 12 CV MMY-...
Page 17
4. Unité intérieure *1) Réservé au *2) Réservé au marché *3) Réservé au marché marché chinois européen coréen Puissance Puissance Type Apparence Appellation Gamme de puissance Code puissance frigorifique (kW) calorifique (kW) MMU-AP0091H 1.00 MMU-AP0121H 1.25 MMU-AP0151H 1.70 2.00 MMU-AP0181H MMU-AP0241H 2.50 Cassette...
Page 18
4. Unité intérieure *1) Réservé au *2) Réservé au marché *3) Réservé au marché marché chinois européen coréen Puissance Gamme de Puissance Code puissance Type Apparence Appellation frigorifique (kW) puissance calorifique (kW) MMK-AP0071H 0.80 MMK-AP0091H 1.00 MMK-AP0121H 1.25 Mural (série 1) 1.70 MMK-AP0151H MMK-AP0181H...
Page 19
5. Télécommande Nom Appella Apparence Application Fonction tion Marche/Arrêt Branchement à l’unité Changement de mode intérieure Réglage de la température Changement du débit d’air Fonction Timer Activation et désactivation du Timer par intervalles de 30 minutes. Fonction d’arrêt automatique. CODE No. La programmation hebdomadaire est possible SET DATA UNIT No.
Page 20
Appella Apparence Application Performances tion Programmation hebdomadaire Connexion à la télécommande Réglages divers de mise sous tension centralisée ou et d’arrêt du système pour chaque jour à la commande filaire de la semaine Trois périodes de MARCHE/ARRET par jour peuvent être configurées. 8:00 12:00 13:00 18:00 19:00 21:00 Pour imprimer facilement une configu-...
Page 21
Appella Apparence Application Performances tion Branchement à l’unité extérieure, Commande individuelle jusqu’à 16 unités l’unité intérieure intérieures. Unité de tête Unité suivante Trois périodes de MARCHE/ARRET simultanées peuvent être configurées pour tous les jours de la semaine en combinaison avec une horloge hebdomadaire.
Tableau de correction des puissances Avant-propos 3. Caractéristiques de la puissance frigorifique/calorifique 1. Méthode de calcul de la puissance frigorifique : Puissance frigorifique requise = puissance frigorifique x coefficient de puissance ) kW 3 4 5 Coefficient de correction en fonction de la température intérieure, bulbe humide Température intérieure, bulbe humide (°C) Coefficient de correction en fonction de la température extérieure, bulbe sec 40 43...
Coefficient de correction en fonction de la longueur des liaisons et du dénivelé entre les unités intérieures et extérieures. Unité extérieure (de 5 à 44CV) 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 Longueur L de liaison (longueur équivalente) Unité...
Page 26
Avant-propos 2. Méthode de calcul de la puissance calorifique : Puissance calorifique requise = puissance calorifique x coefficient de puissance ) kW Coefficient de correction en fonction de la température intérieure bulbe sec Température intérieure, bulbe sec (°C) Coefficient de correction en fonction de la température extérieure, bulbe humide Température extérieure, bulbe humide (°C) Coefficient de correction en fonction de la variation du débit d’air de l’unité...
Coefficient de correction en fonction de la longueur des liaisons et du dénivelé entre les unités intérieures et extérieures Unité extérieure (de 5 à 48 CV) 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 Longueur L (m) de liaison (longueur équivalente) Unité...
3. Coefficient de correction en cas de givrage sur l’échangeur extérieur en mode Chaud Correction de la puissance calorifique en cas de gel sur l’échangeur de l’unité extérieure. Puissance calorifique = Puissance corrigée de l’unité extérieure x coefficient de correction résultant du gel (Puissance corrigée de l’unité...
2. Sélection d’une liaison frigorifique Header branching pipe Liaison de tête Liaison Branching piping Liaison de raccordement Unité Unité Unité Unité de Follower Follower Follower de l’unité intérieure Indoor unit connecting piping suivante 3 suivante 2 suivante 1 tête unit 3 unit 2 unit 1 Header unit...
Avant-propos 3. Charge de frigorigène additionnelle Après mise au vide du système, remplacer la pompe à vide par une bouteille de frigorigène et faire l’appoint avec une charge de frigorigène additionnelle. Calcul de la charge de frigorigène additionnelle requise R410A Le frigorigène est présent dans le système à...
2. Description des pièces fonctionnelles Nom de la pièce Fonction Electrovanne (connecteur CN324 : rouge) 1.SV3A 1) Récupération de l’huile dans le réservoir, système à l’arrêt. 2) Alimentation en huile du réservoir, système à l’arrêt. 2.SV3B (connecteur CN313 : bleu) 1) Renvoi de l’huile dans la conduite d’équilibrage vers le compresseur.
Page 40
Avant-propos 3. Unité intérieure Côté liquide Côté gaz Crépine Tube capillaire Echangeur de chaleur té intérieur ô (abréviation anglaise de Crépine Sonde Pulse Motor (TCJ) Valve) Ventilateur Sonde (TC2) Sonde (TC1) Sonde Moteur de (TA) ventilateur (REMARQUE) Les climatiseurs MMU-AP0071YH à AP0121YH ne sont pas équipés d’une sonde TC2. Nom de la pièce Fonction (Pulse...
3. Fonctionnement de secours (Refroidissement en cas de défaillance de l’unité extérieure de tête) Unité de tête Unité suivante (MMY-MAP1001H) (MMY-MAP1001H) Défaut Vanne à 4 voies Vanne à 4 voies 4-Way valve 4-Way valve PMV1 PMV2 PMV1 PMV2 Pd sensor Pd sensor Ps sensor Ps sensor...
4. Fonctionnement d’urgence (Chauffage en cas de défaillance de l’unité extérieure de tête) Unité de tête Unité suivante (MMY-MAP1001H) (MMY-MAP1001H) Défaut Défaut Défaut Défaut Défaut Vanne à 4 voies Vanne à 4 voies 4-Way valve 4-Way valve PMV1 PMV2 PMV1 PMV2 Pd sensor Pd sensor...
5. Récupération du réfrigérant dans l’unité extérieure défaillante (en cas de défaillance de l’unité suivante) Unité de tête Unité suivante (MMY-MAP1001H) (MMY-MAP1001H) Défaut Vanne à 4 voies Vanne à 4 voies 4-Way valve 4-Way valve PMV1 PMV2 PMV1 PMV2 Pd sensor Pd sensor Pd capteur Pd capteur...
Page 66
Console carrossée (MML-AP****H) TC : Puissance totale kW] SHC : Puissance sensible [kW] Dimen- T empérature Temp. de l’air intérieur sions de l’air 14.0 C WB 16.0 C WB 18.0 C WB 19.0 C WB 20.0 C WB 22.0 C WB 24.0 C WB extérieur...
Directives relatives au câblage Avant-propos CONCEPTION DU CABLAGE 1. Généralités (1) Le câblage doit être réalisé conformément aux exigences de la compagnie d’électricité locale. (2) Pour éviter les bruits, il est recommandé d’utiliser pour le câblage de commande qui relie les unités intérieures, extérieures et celles-ci entre elles, un câble blindé...
4. Alimentation électrique des unités intérieures (indépendante de l’alimentation de l’unité extérieure.) Câble d’alimentation Elément Fusible à fournir sur le Calibre des câbles Modèle lieu d’implantation Tous modèles d’unités intérieures 2.0m (AWG#14) Max. 20m 3.5m (AWG#12) Max. 50m REMARQUE : La longueur des branchements indiqués dans le tableau représente la longueur entre le sectionneur et l’unité...
Page 90
2. Pour éviter les bruits, il est recommandé d’utiliser pour le câblage de commande qui relie les unités intérieures, extérieures et celles-ci entre elles, un câble blindé à deux âmes. Dispositif de commande centralisée Super modular multi system Table-1 Unité Unité...
Page 91
50Hz Moteur de ventilateur Source d’alimentation électrique Plage de tensions Tension nominale Type Modèle (V-Ph-Hz) Mini. Maxi. MOCP MMU-AP 0091 H 230-1-50 0.060 0.20 0.25 Cassette 4-voies MMU-AP 0121 H 230-1-50 0.060 0.20 0.25 MMU-AP 0151 H 230-1-50 0.060 0.22 0.28 MMU-AP 0181 H 230-1-50...
Page 92
60Hz Moteur de ventilateur Source d’alimentation électrique Plage de tensions Tension nominale Type Modèle (V-Ph-Hz) MOCP MMU-AP 0091 H 220-1-60 0.060 0.21 0.26 MMU-AP 0121 H 220-1-60 0.060 0.21 0.26 Cassette 4-voies MMU-AP 0151 H 220-1-60 0.060 0.23 0.29 MMU-AP 0181 H 220-1-60 0.060 0.25...
Page 114
Commandes Avant-propos Présentation des dispositifs de commande...
Page 115
1. Applications d’une télécommande intérieure Fonction de base Modèle Schéma du système Télécommande principale Télécommande infrarouge Commande filaire RBC-AMT21E RBC-AMT31E Commande Commande filaire individuelle Unité Unité simplifiée intérieure intérieure Le climatiseur est RBC-AS21E2 Possible commandé individuellement jusqu’à Kit de télécommande infra à...
Avant-propos 2. Applications d’une télécommande centralisée Fonction de base Modèle Schéma du système Header Unité de tête unit U3, U4 Unité extérieure Outdoor unit Line-3 Unité intérieure Indoor unit U5, U6 U1, U2 Zone Header Indoor remote controller Télécommande intérieure Unité...
Page 117
« modèle 1 : 1 » disponibles Interface de U1, U2 Unité intérieure connexion pour « modèle Télécommande intérieure 1:1 » Commande filaire RBC-AMT21E RBC-AMT31E Télécommande intérieure Commande filaire simplifiée RBC-AS21E2 * Système TOSHIBA Digital Inverter et Super Digital Système Inverter...
Remote controller «modèle 1:1» Commande filaire simplifiée RBC-AS21E2 *1 Système TOSHIBA Digital Inverter et Super Digital Système Inverter Le système de climatisation S-MMS doit être relié à un ordinateur de gestion du bâtiment via l’interface LONWORKS. Serveur local BACnet 3-1-2 BACnet®...
Système de commande à écran tactile Schéma du système Logiciel de serveur intelligent Connexion Ethernet RS-485 Câble de commande Unités extérieures Interface relais TCS-Net Serveur intelligent Unités intérieures Commande à écran tactile Câble de commande Télécommande Contrôle maximum 512 FCU Câble de commande 4 serveurs intelligents maximum 8 interfaces relais maximum...
Page 120
Serveur Interface relais S-MMS Interface de connexion Télécommande pour « modèle 1:1 » Interface relais de gestion de l’énergie Interface numérique des relais de signaux d’entrée et de sortie *1 Système TOSHIBA Digital Inverter et Super Digital Système Inverter...
Commande des accessoires reliés aux unités intérieures Boîtier de commande MARCHE/ARRET en extérieur Appel- Description Caractéristiques lation La mise en marche et l’arrêt du climatiseur peuvent être commandés par un signal externe lorsque le climatiseur est en service et l’alarme extérieure armée. Application Fonction Gestion...
Interface de connexion pour “modèle 1:1” Appel- Description Caractéristiques lation Adaptateur de “ modèle 1:1” pour réseau Super modular multi Modèle 1:1 : Système Super digital Inverter Système Digital Inverter Branchement des câbles Dispositifs de Dispositifs ON-OFF commande control MARCHE/...
Page 123
Commande de l’unité intérieure par P.C. board en option Appel- Description Fonction lation [1] Contrôle des pics de puissance Caractéristique La puissance maximale supérieure de l’unité extérieure est restreinte sur la base des signaux des pics de puissance enregistrés en provenance de l’extérieur. Fonction Deux types de commandes peuvent être sélectionnés en réglant le SW07 sur la P.C.
Page 124
Appel- Description Fonction lation [2] Commande du ventilateur par chute de neige Caractéristiques Le ventilateur extérieur est commandé par un signal de chute de neige provenant de l’extérieur. Fonction Alimentation locale Local Supply TCB-PCMO2E Cooling Dimensions : 55,5 x 60 Application SMC : Entrée en mode Froid (contact) Borne...
Appel- Description Fonction lation [4] Fonctionnement nocturne (discret) Caractéristiques Le niveau sonore peut être diminué en réduisant la vitesse du compresseur et du ventilateur. Fonction Alimentation locale Local Supply TCB-PCMO2E Dimensions : 55,5 x 60 Cooling SMC : Contact d’entrée de mode Froid Application Borne Signal d’entrée...
Télécommande infrarouge TCB-AX21E/TCB-AX21E2 19.5 Fente 4,4 x 9,4 4.4 x 9.4 long hole 4.4 x 5.4 long hole Fente 4,4 x 5,4 Horloge hebdomadaire RBC-EXW21E/RBC-EXW21E2...
Capteur infrarouge TCB-TC21LE/TCB-TC21LE2 Télécommande centralisée TCB-SC642TLE/TCB-SC642TLE2 Z view (back side) Vue Z (derrière) 127-1...
Page 131
Commande MARCHE-ARRET TCB-CC163TLE2 Unité : Unité : mm Unit: mm 5 diameter holes Trous de montage Ø (for mounting) dia 4-5 Trou réservé au Hole for electrical wiring passage des câbles électriques 5.5 diameter holes (for mounting) Trous de montage dia 4-5,5 Ø...
Serveur intelligent BMS-LSV2E WARNING Do not decompose. Interface relais de gestion de l’énergie/interface numérique des relais d’entrée et de sortie BMS-IFWH3E BMS-IFDDO1 (2.4) 63.6 Trou de montage dia. 6-5,5 5.5 mounting hole...
Page 134
Dimensions TCB-PCDM2E Vis de borne Terminal Trou dia. 4-4 4-4ø hole M3 x 6 Screw M3 x 6 Vis de borne Terminal M4 x 6 Screw M4 x 8 TCB-PCMO2E 55.5 4-4ø hole Trou dia. 4-4 45.5 Terminal Vis de borne Screw M3 x 6 M3 x 6 TCB-PCIN2E...
Avant-propos Gainable haute pression statique MMD-AP0181H MMD-AP0241H, AP0271H Débit d’air standard : 1 320 m Débit d’air standard : 900 m Prise de haute pression statique Prise de haute pression statique Prise de pression statique moyenne Prise de pression statique moyenne Prise de basse pression Prise de basse pression statique...
Répartition de la vitesse de l’air Cassette 1-voie MMU-AP0071YH, AP0091YH, AP0121YH E (débit élevé, F (débit faible, E (débit élevé, F (débit faible, en contre-bas) en contre-bas) horizontal) horizontal) 2.7m 2.7m 2.7m 2.7m MMU-AP0151SH,AP0181SH MMU-AP0241SH 2.7m 2.7m Plafonnier MMC-AP0181H,AP0481H MMC-AP0361H MMC-AP015H,AP0241H,AP0271H...
Vitesse de l’air refoulé et portée de l’air Mural MMK-AP0071H, AP0091H, AP0121H MMK-AP0151H, AP0181H Débit fort : 5,0 m/s Débit fort : 5,0 m/s Vitesse initiale de soufflage horizontal Vitesse initiale de soufflage horizontal Débit moyen : 4,4 m/s Débit moyen : 4,4 m/s Débit horizontal (m) Débit horizontal (m) MMK-AP0241H...
Page 146
Répartition de la vitesse de l’air Armoire MMF-AP0151H, AP0181H MMF-AP0241H, AP0271H 0.5m/s 0.5m/s 1.5m/s 1.0m/s 0.7m/s 1.0m/s 1.5m/s MMF-AP0361H MMF-AP0481H,AP0561H 0.5m/s 1.0m/s 1.0m/s 1.5m/s 2.0m/s 1.5m/s 1.5m/s 1.5m/s...
Caractéristiques sonores (COURBE NC) Avant-propos Informations relatives au niveau sonore (COURBE NC) Les niveaux sonores affichés sont basés sur des mesures effectuées dans une chambre anéchoïque. MMU-AP0091H, AP0121H Position ventilateur Niveau de pression sonore (dB(A)) Microphone Seuil limite d’audibilité du blanc maximal continu Fréquence de bandes d’octave (Hz) MMU-AP0151H MMU-AP0181H...
Page 151
Informations relatives au niveau sonore (COURBE NC) Les niveaux sonores affichés sont basés sur des mesures effectuées dans une chambre anéchoïque. MMU-AP0301H MMU-AP0361H Position ventilateur Position ventilateur Niveau de pression Niveau de pression sonore (dB(A)) sonore (dB(A)) Seuil limite d’audibilité du blanc maximal continu Seuil limite d’audibilité...
Page 152
Avant-propos Informations relatives au niveau sonore (COURBE NC) Les niveaux sonores affichés sont basés sur des mesures effectuées dans une chambre anéchoïque. MMU-AP0071WH, AP0091WH, AP0121WH Position ventilateur Niveau de pression sonore (dB(A)) Pression sonore standard 0,0002 μbar Microphone Seuil limite d’audibilité du blanc maximal continu Fréquence de bandes d’octave (Hz)
Page 153
Informations relatives au niveau sonore (COURBE NC) MMU-AP0301WH MMU-AP0481WH Position ventilateur Position ventilateur Niveau de pression Niveau de pression sonore (dB(A)) sonore (dB(A)) NC-70 NC-70 NC-60 NC-60 NC-50 NC-50 NC-40 NC-40 NC-30 NC-30 NC-20 NC-20 Seuil limite d’audibilité Seuil limite d’audibilité du blanc maximal continu du blanc maximal continu 1000...
Page 154
Informations relatives au niveau sonore (COURBE NC) MMD-AP0071BH, AP0091BH Position ventilateur Niveau de pression sonore (dB(A)) NC-70 Gaine Gaine NC-60 NC-50 NC-40 Microphone NC-30 NC-20 Seuil limite d’audibilité du blanc maximal 1000 2000 4000 8000 Fréquence centrale de la bande d’octave (Hz) MMD-AP0121BH MMD-AP0151BH Position ventilateur...
Page 155
Informations relatives au niveau sonore (COURBE NC) MMD-AP0241BH, AP0271BH MMD-AP0301BH Position ventilateur Position ventilateur Niveau de pression sonore Niveau de pression sonore (dB(A)) (dB(A)) NC-70 NC-70 NC-60 NC-60 NC-50 NC-50 NC-40 NC-40 NC-30 NC-30 Seuil limite d’audibilité Seuil limite d’audibilité NC-20 NC-20 du blanc maximal...
Page 156
Informations relatives au niveau sonore (COURBE NC) Les niveaux sonores affichés sont basés sur des mesures effectuées dans une chambre anéchoïque. Gaine Gaine Microphone MMD-AP0181H (dB) (dB) Pression extérieure Pression extérieure 68,6 (Pa) 137,2 (Pa) 196,0 (Pa) 68,6 (Pa) 137,2 (Pa) 196,0 (Pa) Niveau Niveau...
Page 157
MMD-AP0361H (dB) (dB) Pression extérieure Pression extérieure 68,6 (Pa) 137,2 (Pa) 196,0 (Pa) 68,6 (Pa) 137,2 (Pa) 196,0 (Pa) Niveau Niveau général général (dB) (dB) 49.5 53.5 (Pression sonore standard 0,0002 μbar) (Pression sonore standard 0,0002 μbar) 196,0 [pression statique externe (Pa)] 196,0 [pression statique externe (Pa)] Seuil limite d’audibilité...
Page 158
Informations relatives au niveau sonore (COURBE NC) Les niveaux sonores affichés sont basés sur des mesures effectuées dans une chambre anéchoïque. MMD-AP0721H (50Hz) (60Hz) Pression extérieure Pression extérieure 69 (Pa) 137 (Pa) 196 (Pa) 69 (Pa) 137 (Pa) 196 (Pa) 50.5 50.5 Niveau général...
Page 159
Informations relatives au niveau sonore (COURBE NC) Les niveaux sonores affichés sont basés sur des mesures effectuées dans une chambre anéchoïque. MMC-AP0151H Position ventilateur Niveau de pression sonore (dB(A)) NC-70 NC-60 NC-50 NC-40 Microphone NC-30 Seuil limite d’audibilité NC-20 du blanc maximal continu 1200 2400 4800...
Page 160
Informations relatives au niveau sonore (COURBE NC) MMK-AP0071H, AP0091H, AP0121H Position ventilateur Niveau de pression sonore (dB(A)) NC-70 NC-60 NC-50 NC-40 Microphone NC-30 Seuil limite d’audibilité NC-20 du blanc maximal continu 1000 2000 4000 8000 Fréquence de bandes d’octave (Hz) MMK-AP0151H, AP0181H MMK-AP0241H Position ventilateur...
Page 161
Informations relatives au niveau sonore (COURBE NC) Les niveaux sonores affichés sont basés sur des mesures effectuées dans une chambre anéchoïque. Microphone Sortie d’air (Alimentation locale) Gaine (Alimentation locale) MML-AP0071BH, AP0091BH, AP0121BH 50Hz 60Hz Position ventilateur Position ventilateur 36.0 34.0 32.0 36.0 34.0...
Page 162
MML-AP0241BH 50Hz 60Hz Position ventilateur Position ventilateur 42.0 37.0 33.0 42.0 37.0 33.0 Niveau général Niveau général (dB) (dB) 46.4 41.0 37.7 46.6 41.0 38.0 (Pression sonore standard 0,0002 μbar) (Pression sonore standard 0,0002 μbar) Seuil limite d’audibilité Seuil limite d’audibilité du blanc maximal continu du blanc maximal continu Fréquence centrale de la bande d’octave (Hz)
Page 163
Informations relatives au niveau sonore (COURBE NC) Les niveaux sonores affichés sont basés sur des mesures effectuées dans une chambre anéchoïque. MMY-MAP0501HT8, MAP0501HT7, MAP0501T8 Niveau de puissance acoustique (dB(A)) Cooling Froid Chaud Heating Microphone NC-70 Avant NC-60 NC-50 NC-40 NC-30 Seuil limite d’audibilité...
Page 164
Informations relatives au niveau sonore (COURBE NC) Les niveaux sonores affichés sont basés sur des mesures effectuées dans une chambre anéchoïque. MMY-AP1401HT8, AP1401HT7, AP1401T8 MMY-AP1601HT8, AP1601HT7, AP1601T8 Niveau de puissance acoustique (dB(A)) 59.5 Niveau de puissance acoustique (dB(A)) Cooling Froid Froid Cooling Chaud...
Page 165
Informations relatives au niveau sonore (COURBE NC) Les niveaux sonores affichés sont basés sur des mesures effectuées dans une chambre anéchoïque. MMY-AP2401HT8, AP2401HT7, AP2401T8 MMY-AP2411HT8, AP2411HT7, AP2411T8 Niveau de puissance acoustique (dB(A)) Niveau de puissance acoustique (dB(A)) Cooling Froid Cooling Froid Chaud Chaud...
Page 166
Informations relatives au niveau sonore (COURBE NC) Les niveaux sonores affichés sont basés sur des mesures effectuées dans une chambre anéchoïque. MMY-AP3201HT8, AP3201HT7, AP3201T8 MMY-AP3211HT8, AP3211HT7, AP3211T8 Niveau de puissance acoustique (dB(A)) Niveau de puissance acoustique (dB(A)) Cooling Froid Cooling Froid Chaud Chaud...
Page 167
Informations relatives au niveau sonore (COURBE NC) Les niveaux sonores affichés sont basés sur des mesures effectuées dans une chambre anéchoïque. MMY-AP3801HT8, AP3801HT7, AP3801T8 MMY-AP4001HT8, AP4001HT7, AP4001T8 Niveau de puissance acoustique (dB(A)) Niveau de puissance acoustique (dB(A)) Froid Cooling Froid Cooling Chaud Chaud...
Cassette 2-voies MMU-AP0071WH, AP0091WH, AP0121WH Vue Z Centre de l’unité principale Centre du panneau Center of main unit Center of panel Air discharge port Air discharge port Sortie d’air (2 voies) Electric parts box Sortie d’air (2 voies) (2-way) (2-way) Boîtier électrique 1000 Dimensions externes de...
Page 172
Avant-propos MMU-AP0151WH, AP0181WH, AP0241WH, AP0271WH, AP0301WH Vue Z Centre du panneau Centre de l’unité principale Center of main unit Center of panel Air discharge port Air suction port Sortie d’air (2 voies) (2-way) (2-way) Entrée d’air (2 voies) Electric parts box Boîtier électrique Unit external dimension 1350 Dimensions externes de l’unité...
Page 173
MMU-AP0481WH Vue Z Centre du panneau Centre de l’unité principale Center of main unit Center of panel Air discharge port Air suction port Sortie d’air (2 voies) Entrée d’air (2 voies) Electric parts box (2-way) (2-way) Boîtier électrique 1898 Dimensions externes de l’unité 1650 Unit external dimension 1650 Pas de vis de suspension 1700 Hanging bolt pitch 1700...
Cassette 1-voie MMU-AP0071YH, AP0091YH, AP0121YH 1050 Panel external dimension Dimensions externes du panneau 1050 Ouverture de plafond 1010 1010 Ceiling open dimension Power supply connecting port Branchement à l’alimentation électrique Center of panel Centre du panneau Raccord de conduite d’évacuation Drain pipe connecting port (VP25) (VP25)
Page 175
MMU-AP0151SH, AP0181SH, AP0241SH 150 knockout hole (For air intake) Trou prédécoupé Ø 150 (entrée d’air) Dimensions externes du panneau Panel external dimension Suction port Ouverture de plafond Entrée d’air Ceiling open dimension Centre du panneau Center of panel Vue Z Sortie d’air Air discharge port Branchement à...
Unité gainable haute pression statique MMD-AP0181H, AP0241H, AP0271H, AP0361H, AP0481H, AP0721H, AP0961H MMD-AP0181H à AP0361H MMD-AP0481H Trou pour vis de Hole for hanging bolt suspension (4-Ø 12 x 72) / 12 x 72) Alimentation électrique/ Trou pour vis de conduites de suspension (4-Ø...
Plafonnier MMC-AP0151H, AP0181H, AP0241H, AP0271H, AP0361H, AP0481H Trou prédécoupé pour le passage des câbles en hauteur Upper piping drawing-out port (Knockout) Trou prédécoupé pour le passage du Power supply cable taking-in port câblage électrique (Knockout) Trou prédécoupé pour le passage du Trou prédécoupé...
Type mural haut MMK-AP0071H, AP0091H, AP0121H Emplacement des trous sur la plaque de montage. Fente pour vis à bois Long hole for 15-6 x 30 wooden screw 15-6 x 30 690 (plaque de montage) 690 (Installation plate) Hole for anchor bolt Fente pour vis 10-10 x 20 long hole d’ancrage 10-10 x 20...
Page 180
MMK-AP0151H, AP0181H Emplacement des trous prévus pour la plaque de montage Fente pour vis à bois hole for 15-6 x 30 wooden screw 15-6 x 30 690 (plaque de montage) 182.5 690 (Installation plate) 182.5 Hole for anchor bolt Fente pour vis 10-10 x 20 long hole d’ancrage 10-10 x 20 (Plaque de montage y compris)
Page 181
MMK-AP0241H Emplacement des trous prévus pour la plaque de montage Fente pour vis à bois hole for 15-6 x 30 wooden screw 21-6 x 30 Hole for anchor bolt 1090 (plaque de montage) 16-10 x 20 long hole 1090 (Installation plate) Fente pour vis d’ancrage 10-10 x 20 (Plaque de montage y compris)
Page 182
Console carrossée MML-AP0071H, AP0091H, AP0121H, AP0151H, AP0181H, AP0241H Trou de fixation (au sol) Fixing hole (Floor) Lower refrigerant piping port Raccord de liaison frigorifique par (2-Ø 10) le bas (trou prédécoupé 50 x 100) / 10) (50 x 100 knockout hole) Section pour interrupteur de marche/arrêt Operation switch section (vendus séparément)
Page 183
Console non-carrossée MML-AP0071BH, AP0091BH, AP0121BH, AP0151BH, AP0181BH, AP0241BH (taille de l’orifice de sortie Fixing hole (Floor) Trou de fixation (au sol) (Discharge port size in flange) d’air dans la bride) Section de panneau de Ceiling board section plafond sup. ou sup.
Page 184
Armoire MMF-AP0151H, AP0181H, AP0241H, AP0271H Wall En cas de distance à respecter monter à une Incase of installing distance Calibres distance de 50 mm du mur is 50mm from wall Modèle Raccord de liaison MMF-AP0151H, AP0181H 12.7 Lower refrigerant piping port frigorifique par le bas (50 x 120 Knockout hole) (trou prédécoupé...
Page 185
MMF-AP0361H, AP0481H, AP0561H Wall En cas de distance à Incase of installing distance is respecter monter à une 50mm from wall distance de 50 mm du mur Raccord de liaison Lower refrigerant piping port frigorifique par le bas (50 x 120 Knockout) (trou prédécoupé...
Page 186
Unitè extérieure MMY-MAP0501T8, MAP0601T8, MAP0801T8, MAP1001T8, MAP1201T8 MMY-MAP0501HT8, MAP0601HT8, MAP0801HT8, MAP1001HT8, MAP1201HT8 MMY-MAP0501HT7, MAP0601HT7, MAP0801HT7, MAP1001HT7, MAP1201HT7 (REMARQUES) 1. Si l’unité extérieure est surmontée d’un obstacle, réserver un espace supérieur ou égal à 2 m entre l’unité et l’obstacle. 2. Tout obstacle situé dans le périmètre de l’unité extérieure doit être écarté...
Connexion de deux unités MMY-AP1401T8, AP1601T8, AP1801T8, AP2001T8, AP2211T8, AP2411T8 MMY-AP1401HT8, AP1601HT8, AP1801HT8, AP2001HT8, AP2211HT8, AP2411HT8 MMY-AP1401HT7, AP1601HT7, AP1801HT7, AP2001HT7, AP2211HT7, AP2411HT7 sup. ou égal à 20 20 or more (REMARQUES) 1. Si l’unité extérieure est surmontée d’un obstacle, respecter un espace supérieur ou égal à...
Connexion de trois unités MMY-AP2201T8, AP2401T8, AP2601T8, AP2801T8, AP3001T8, AP3211T8, AP3411T8, AP3611T8 MMY-AP2201HT8, AP2401HT8, AP2601HT8, AP2801HT8, AP3001HT8, AP3211HT8, AP3411HT8, AP3611HT8 MMY-AP2201HT7, AP2401HT7, AP2601HT7, AP2801HT7, AP3001HT7, AP3211HT7, AP3411HT7, AP3611HT7 sup. ou égal à 20 sup. ou égal à 20 20 or more 20 or more (REMARQUES) 1.
Distributeur/raccord Y Distributeur RBM-HY1043E, HY1083E, HY2043E, HY2083E Raccordement gaz 80 x n Insulator Isolant Raccordement liquide 80 x n 74.5 Isolant Insulator Qté de prices accessoires Accessory soket Q Modèle 6 x 4, 9 x 4, 14 x 1, 18 x 1, 70 x 1 Raccordement gaz 83.6 22.2...
Page 191
Raccord Y RBM-BY53E, BY103E Raccordement liquide Raccordement gaz Insulator Isolant Insulator Isolant RBM-BY203E, BY303E Raccordement liquide Raccordement gaz Insulator Isolant Insulator Isolant Modèle Qté de prices accessoires 15.9 12.7 5 x 2, 54 x 2, 9 x 1, 51 x 1 Raccordement gaz RBM-BY53E 12.7...
5. Diagramme de cycle de réfrigérant Modèle : MMK-AP0072H, AP0092H, AP0122H Côté gaz Côté liquide Crépine Tube capillaire Echangeur côté intérieur PMV (Pulse Motor Valve) Sonde Ventilateur (TCJ) Sonde (TC2) Sonde (TC1) Sonde Moteur de ventilateur (TA) Nom de la pièce Description fonctionnelle (Connecteur CN082 (6P) : bleu) (Pulse Motor Valve)
Page 245
6. Tableau des puissances sensibles Mural (MMK-AP****2H, série 2) TC : Puissance totale [kW] SHC : Puissance sensible [kW] Temp. Temp, de l’air intérieur Dim. de l’air 14,0 C BH 16,0 C BH 18,0 C BH 19,0 C BH 20,0 C BH 22,0 C BH 24,0 C BH extérieur...
MMK-AP0092H Position ventillateur Niveau de puissance sonore (dB(A)) NC-70 NC-60 NC-50 NC-40 NC-30 Seuil limite d’audibilité NC-20 du niveau de blanc continu 20-75 75-150 150-300 300-600 600-1200 1200-2400 2400-4800 4800-10000 Fréquence de bandes d’octave (Hz) MMK-AP0122H Position ventillateur Niveau de puissance sonore (dB(A)) NC-70 NC-60 NC-50...
Page 249
9. Télécommande infrarouge Mural (série 1) Mural (série 2) TCB-AX21E (vendu séparément) WH-H2UE Vue extérieure Fonction Bouton Table des matières Bouton Table des matières Remarques Marche/Arrêt Marche/Arrêt MARCHE/ARRET Réglage AUTO. 17~27 °C 17~30 °C de la temp. FROID 18~30 °C 17~30 °C 18~30 °C 17~30 °C...
3. Dimensions MMD-AP0071SPH(-K), AP0091SPH(-K), AP0121SPH(-K), AP0151SPH(-K), AP0181SPH(-K) 803 (intérieur) Tuyau de réfrigérant Filtre à air Prise d’air frais Bouche d’évacuation (orifice prédécoupé) des condensats Plaque de suspension Bride de raccordement de la prise d’air (non fournie) Vue de dessous Télécommande filaire RBC-AMT21E RBC-AMT31E Télécommande simplifié...
3. Dimensions Espace de repose (longueur : mm) 5 or more 235 or more Air outlet 100 or more 250 or more Sous l’entrée d’air Derrière l’entrée d’air supérieure ou supérieure ou égale à 5 égale à 5 supérieur ou supérieure ou Prise d’air égal à...
Page 260
3. Dimensions MMD-AP007SPH-C, AP0091SPH-C, AP0121SPH-C, AP0151SPH-C, AP0181SPH-C, MMD-AP0071SH-C, AP0091SH-C, AP0121SH-C, AP0151SH-C, AP0181SH-C 803 (intérieur) Tuyau de Bouche d’évacuation naturelle réfrigérant Prise d’air frais Bouche d’évacuation des condensats (orifice prédécoupé) (modèle SPH uniquement) Plaque de suspension Bride de raccordement de la prise d’air (non fournie) Vue de dessous Télécommande filaire...
3. Dimensions Espace de repose (longueur : mm) MMD-AP0071SPH-C, MMD-AP0091SPH-C, MMD-AP0121SPH-C, MMD-AP0151SPH-C, MMD-AP0181SPH-C 5 or more 235 or more Air outlet 100 or more 250 or more MMD-AP0071SH-C, MMD-AP0091SH-C, MMD-AP0121SH-C, MMD-AP0151SH-C, MMD-AP0181SH-C Tuyauterie d’écoulement côté gauche Drain piping 5 or more Air outlet 235 or more 100 or more...
Page 262
3. Dimensions Espace réservé à l’entretien (longueur : mm) MMD-AP0071SPH-C, MMD-AP0091SPH-C, MMD-AP0121SPH-C, MMD-AP0151SPH-C, MMD-AP0181SPH-C Sortie d’air Clapet d’alimentation (ouverture de plafond) MMD-AP0071SH-C, MMD-AP0091SH-C, MMD-AP0121SH-C, MMD-AP0151SH-C, MMD-AP0181SH-C Tuyauterie d’écoulement côté gauche Tuyau d’évacuation des condensats Sortie d’air Clapet d’alimentation (ouverture de plafond) Tuyauterie d’écoulement côté...
7. Caractéristiques acoustiques (courbe NC) MMD-AP0071SPH/SH MMD-AP0091SPH/SH Gaine Gaine Points de mesure Sortie d’air Prise d’air Prise d’air arrière Centre 1,5 m Microphone Pression statique extérieure 10 Pa Pression statique extérieure 20Pa Position ventillateur Position ventillateur Niveau de puissance Niveau de puissance sonore (dB(A)) sonore (dB(A)) NC-50...
Page 270
7. Caractéristiques acoustiques (courbe NC) MMD-AP0121SPH/SH Points de mesure Gaine Gaine Sortie d’air Prise d’air Prise d’air arrière Centre 1,5 m Microphone Pression statique extérieure 10Pa Pression statique extérieure 20Pa Position ventillateur Position ventillateur Niveau de puissance Niveau de puissance sonore (dB(A)) sonore (dB(A)) NC-50...
Page 271
7. Caractéristiques acoustiques (courbe NC) MMD-AP0151SPH/SH Points de mesure Gaine Gaine Sortie d’air Prise d’air Prise d’air arrière Centre 1,5 m Microphone Pression statique extérieure 10Pa Pression statique extérieure 20Pa Position ventillateur Position ventillateur Niveau de puissance Niveau de puissance sonore (dB(A)) sonore (dB(A)) NC-50...
Page 272
7. Caractéristiques acoustiques (courbe NC) MMD-AP0181SPH/SH Points de mesure Gaine Gaine Sortie d’air Prise d’air Prise d’air arrière Centre 1,5 m Microphone Pression statique extérieure 10Pa Pression statique extérieure 20Pa Position ventillateur Position ventillateur Niveau de puissance Niveau de puissance sonore (dB(A)) sonore (dB(A)) NC-50...
Page 273
7. Caractéristiques acoustiques (courbe NC) MMD-AP0071SPH/SH MMD-AP0091SPH/SH Gaine Sortie d’air Points de mesure Centre 1,5 m Sous la prise d’air Prise d’air Microphone Pression statique extérieure 10Pa Pression statique extérieure 20Pa Position ventillateur Position ventillateur Niveau de puissance Niveau de puissance sonore (dB(A)) sonore (dB(A)) NC-50...
Page 274
7. Caractéristiques acoustiques (courbe NC) MMD-AP0121SPH/SH Points de mesure Gaine Sortie d’air Sous la prise d’air Centre 1,5 m Prise d’air Microphone Pression statique extérieure 20Pa Pression statique extérieure 10Pa Position ventillateur Position ventillateur Niveau de puissance Niveau de puissance sonore (dB(A)) sonore (dB(A)) NC-50...
Page 275
7. Caractéristiques acoustiques (courbe NC) MMD-AP0151SPH/SH Points de mesure Gaine Sortie d’air Sous la prise d’air Centre 1,5 m Prise d’air Microphone Pression statique extérieure 10Pa Pression statique extérieure 20Pa Position ventillateur Position ventillateur Niveau de puissance Niveau de puissance sonore (dB(A)) sonore (dB(A)) NC-50...
Page 276
7. Caractéristiques acoustiques (courbe NC) MMD-AP0181SPH/SH Points de mesure Gaine Sortie d’air Sous la prise d’air Centre 1,5 m Prise d’air Microphone Pression statique extérieure 10Pa Pression statique extérieure 20Pa Position ventillateur Position ventillateur Niveau de puissance Niveau de puissance sonore (dB(A)) sonore (dB(A)) NC-50...
8. Prise d’air frais (manuel de conception) Unité gainable extra-plate MMD-AP0071SPH, AP0091SPH, AP0121SPH MMD-AP0071SPH-C, AP0091SPH-C, AP0121SPH-C MMD-AP0071SH-C, AP0091SH-C, AP0121SH-C Mise en garde L’air frais doit être conditionné par le récupérateur de chaleur ou un composant similaire. Vérifier que le débit d’air frais a été déterminé pour que la température entre l’air aspiré et l’air frais soit maintenue.
Page 278
8. Prise d’air frais (manuel de conception) Unité gainable extra-plate MMD-AP0151SPH, AP0181SPH MMD-AP0151SPH-C, AP0181SPH-C MMD-AP0151SH-C, AP0181SH-C Mise en garde L’air frais doit être conditionné par le récupérateur de chaleur ou un composant similaire. Vérifier que le débit d’air frais a été déterminé pour que la température entre l’air aspiré et l’air frais soit maintenue.
Page 279
