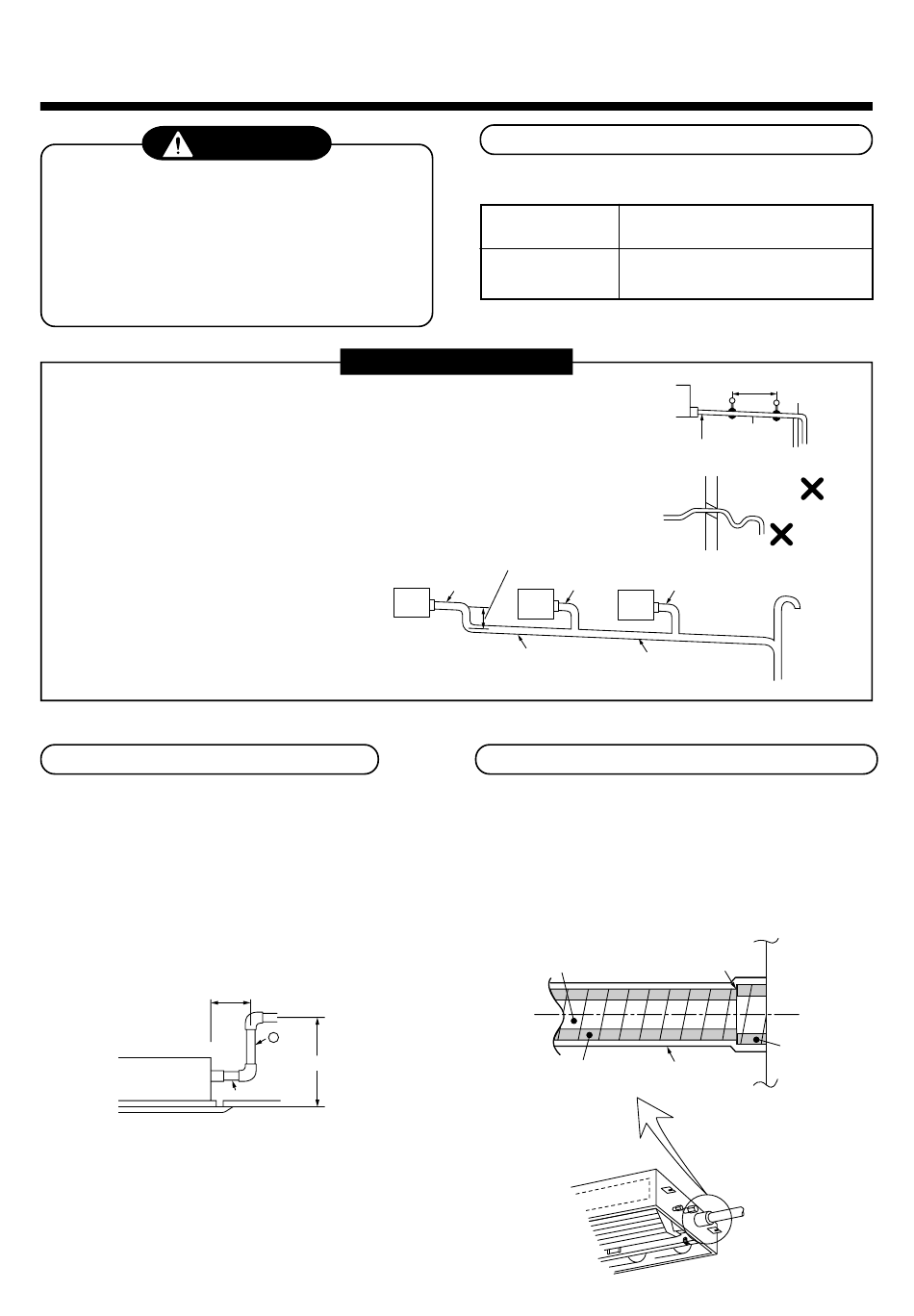

INSTALLATION DES KONDENSWASSER-ABLAUFS
VORSICHT
• Schließen Sie das Ablaufrohr anhand des
Installationshandbuches so an, dass
Kondenswasser leicht ablaufen kann.
Isolieren Sie das Rohr, damit sich an der
Oberfläche kein Kondenswasser bildet. Eine
fehlerhafte Installation der Ablaufleitung
kann zum Austreten von Wasser und zu
Schäden an der Einrichtung führen.
• Die Ablaufrohre der Raumeinheit müssen isoliert werden.
• Vergessen Sie nie, auch die Anschlüsse zur Raumeinheit zu isolieren.
Eine unvollständige Isolierung hat Kondenswasserbildung zur Folge.
• Bauen Sie die Ablaufleitung mit einem Gefälle von mindestens 1% ein.
Achten Sie darauf, dass keine Bögen oder Siphons entstehen.
Es können ansonsten störende Geräusche entstehen.
• Die Ablaufleitung sollte nicht länger als 20 m sein.
Hängen Sie eine lange Ablaufleitung alle 1.5 bis 2 m ab,
damit keine Bögen entstehen.
• Bauen Sie die Sammelleitung
wie in der nebenstehenden
Abbildung dargestellt ein.
• Installieren Sie keine Entlüftungsleitung,
da sonst Wasser herausspritzen und
Schäden verursachen kann.
Kondenswasserablauf nach oben
• Wenn eine Verlegung mit Gefälle (1%) nicht direkt
möglich ist, kann die Leitung zunächst bis 340mm nach
oben verlegt werden. (500 mm oder weniger von der
Unterseite der Decke)
• Verwenden Sie hierzu die beigefügten Rohrleitungen
und verlegen Sie diese vom Anschluss des
Kondensatablaufs so, dass die Höhe zwischen
Unterseite der Decke und Kondensatrohr 500 mm nicht
überschreitet. Überschreiten Sie 500 mm nicht, da es
sonst zu Fehlfunktionen kommen kann.
*
Verlängerung
anpassen
*1 Verwenden Sie in
Kondensatablauf 500 mm von der Unterseite der
Decke gerechnet nach oben zu führen.
*2 Verwenden Sie für die seitliche Verlängerung
ebenfalls PVC-Rohr. (Länge bauseits anpassen)
• Beginnen Sie am Ende dieser Steigung sofort mit dem
Gefälle.
VORAUSSETZUNGEN
(Sammelrohre)
2 (140)
1
*
VP16
1
unter 500
VP25
PV-Rohr, um den
Rohrmaterial/Isolation und Abmessung
Die folgenden Materialien für die Verrohrung und die
Isolation müssen bauseits beigestellt werden.
Rohrmaterial
Isolation
So groß wie möglich (etwa 10 cm)
VP25
VP25
VP30 oder größer
Gefälle mindestens 1%
Wärmeisolierung der Rohrverbindungen
• Isolieren Sie die Rohrverbindungen sorgfältig mit der
Wärmeisolierung.
• Achten Sie darauf, dass zwischen Isolierung und
Innengerät keine Lücken entstehen und sichern Sie die
Isolierung mit Klebeband.
PVC-Rohr
(bauseits
beizustellen)
Wärmeisolierung
(bauseits beizustellen)
64
PVC-Rohr VP25
(Außendurchmesser Ø32mm)
Polyethylenschaum, Dicke:
mindestens 6mm
1.5m bis 2m
Halteklammer
Gefälle
Wärmeisolierung
mindestens 1%
Bogen
Siphon
VP25
Sorgen Sie dafür, dass
an den Stoßstellen
der Isolierung keine
Öffnungen entstehen
Wärmeisolierung
(Haupteinheit)
Wärmeisolierung
mit Klebeband
befestigen
