3

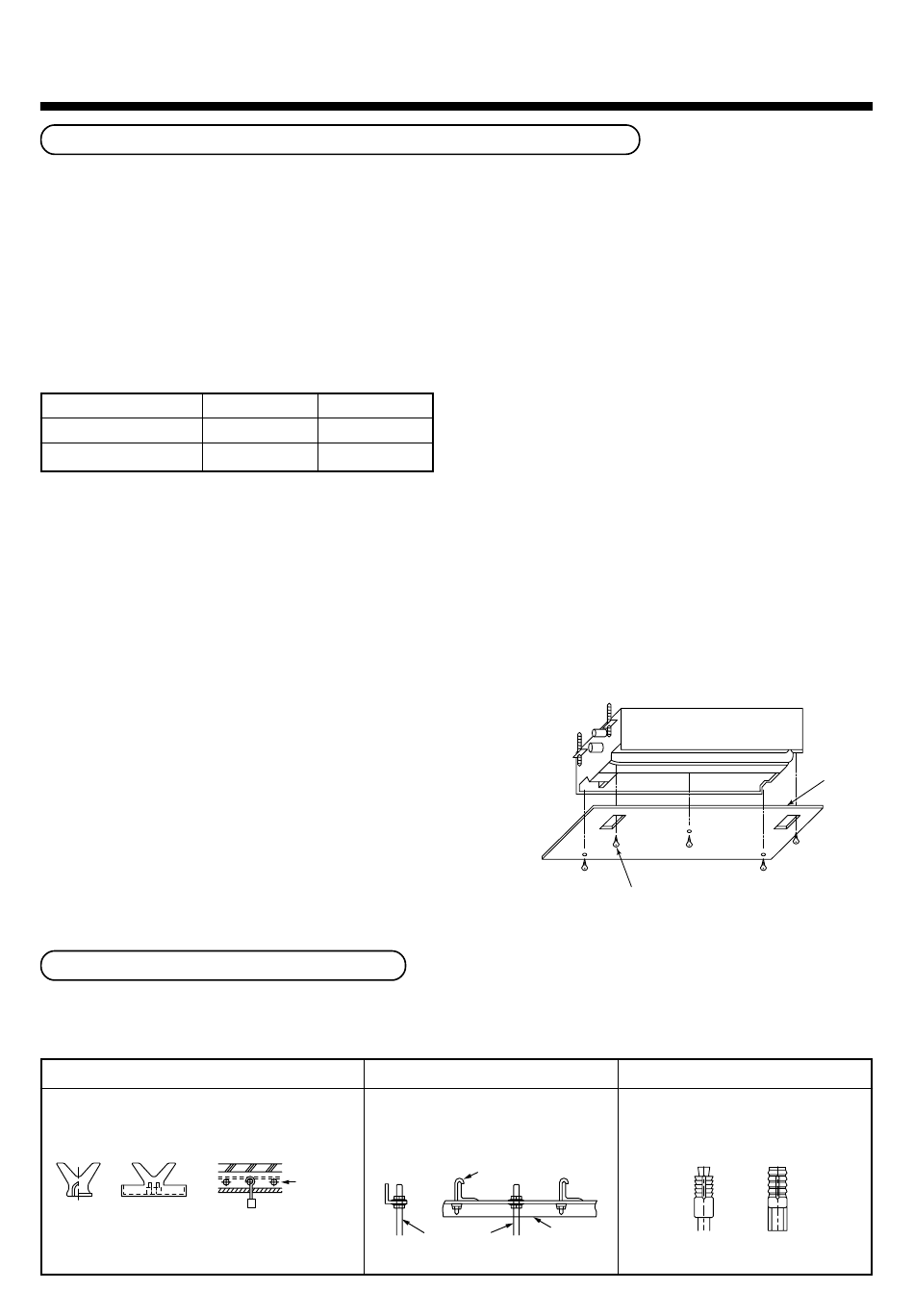

INSTALACIÓN DE LA UNIDAD INTERIOR
Abertura del techo e instalación de los pernos de suspensión
• Teniendo en cuenta las tareas de conexión de tubos/cables en el interior del techo una vez se ha colgado la unidad
interior, seleccione un lugar de instalación y determine la dirección de los tubos.
• Una vez definido el apartado de instalación de la unidad interior, abra el orificio de instalación en el techo e instale los
pernos de suspensión.
• Para saber el tamaño de la abertura del techo y el paso de los pernos de suspensión, consulte la vista exterior y el
patrón de instalación que se incluye con la unidad.
• Si ya se ha preparado el techo, haga llegar el tubo de drenaje, el tubo de refrigerante, el cable entre unidades interior/
exterior, el cable del sistema de control central y el cable del mando a distancia hasta el lugar en el que se deberán
conectar los tubos y los cables antes de colgar la unidad interior del techo.
Encárguese de suministrar las tuercas y los pernos de suspensión necesarios para instalar la unidad interior.
Perno de suspensión
Tuerca
Arandela plana
[Cómo utilizar el patrón de instalación adjunto]
El patrón de instalación se encuentra en el interior de la tapa del embalaje.
<Para un techo ya existente>
Utilice el patrón para situar el orificio de abertura del techo y el perno de suspensión.
<Para un techo nuevo>
Utilice el patrón para definir la posición del orificio de abertura cuando configure un nuevo techo.
• Instale la unidad interior tras instalar los pernos de suspensión.
• Utilice los tornillos de sujeción del patrón (M5 x 16L: 4 unidades)
para colocar el patrón de instalación en la unidad interior.
(Atornillarlos a los soportes de instalación del panel de techo.)
• Cuando configure el techo, abra un orificio por toda la dimensión
exterior del patrón de instalación.
Instalación del perno de suspensión
Utilice pernos de suspensión M10 (4 unidades, de suministro local).
De acuerdo con la estructura existente, ajuste el paso de acuerdo con el tamaño de la vista externa de la unidad,
indicada a continuación.
Nueva losa de hormigón
Instale los pernos con soportes de
inserción o pernos de anclaje.
(Soporte de
(Soporte de
(Perno anclaje de
tipo aleta)
tipo deslizante)
suspensión del tubo)
M10 o W3/8
4 unidades
M10 o W3/8
12 unidades
M10
10 unidades
Estructura del marco de acero
Utilice los ángulos ya existentes
o instale nuevos ángulos soporte.
Acero de
refuerzo
Perno de anclaje
Perno de suspensión
Ángulo
Perno de suspensión
soporte
115
Tornillo de fijación del panel de techo
(utilice los tornillos incluidos).
Losa de hormigón ya existente
Utilice anclajes pasantes, tapones
pasantes o pernos pasantes.
Patrón de
instalación
