Toshiba SUPER MODULAR MULTI SYSTEM Manuel D'installation page 94

4

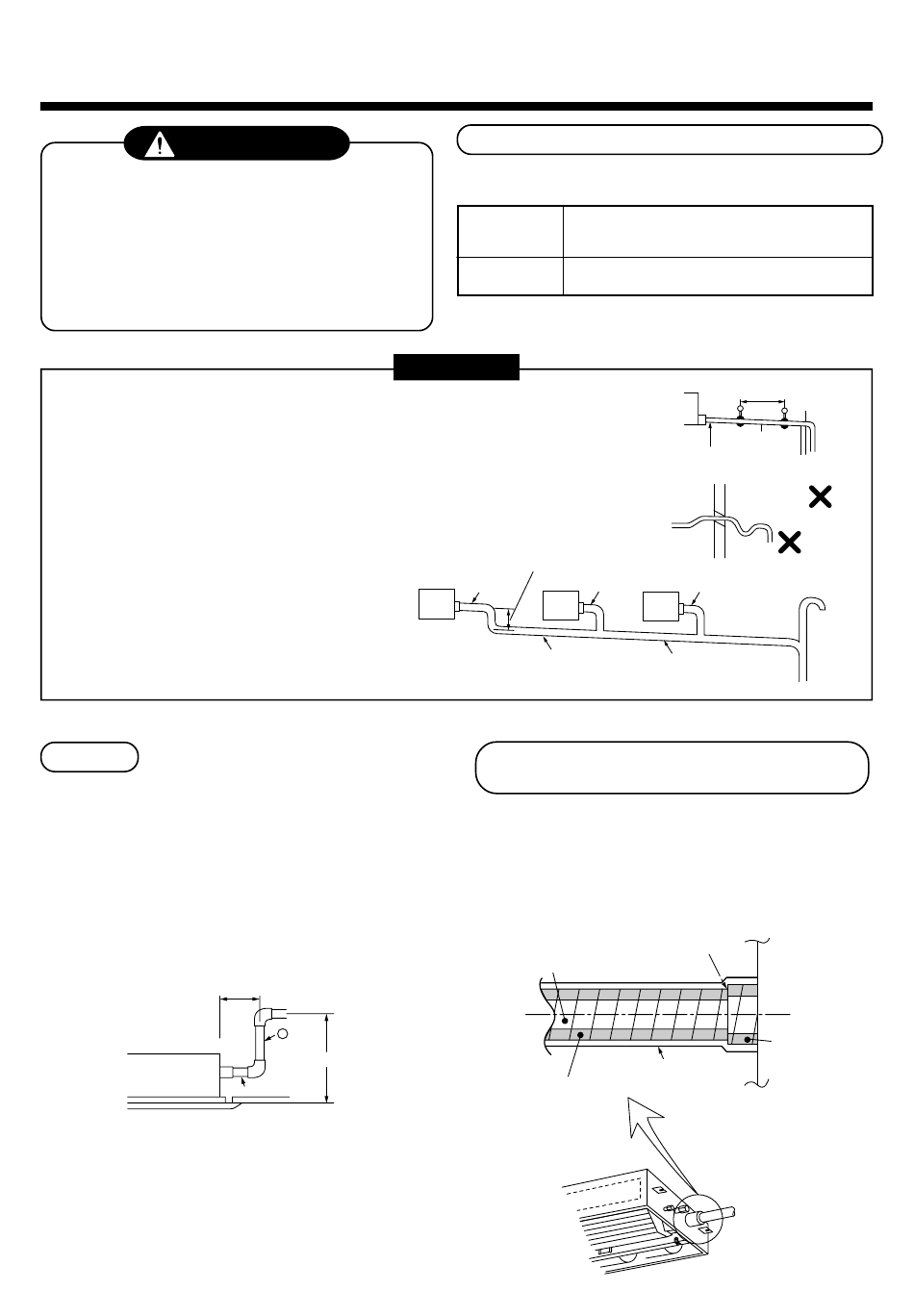

LAVORO PER TUBAZIONE DI SCARICO
AVVERTENZA
• Seguendo le istruzioni del manuale
d'installazione, eseguire la posa del tubo di
scarico in modo che l'acqua venga scaricata
correttamente e applicare dell'isolante
termico in modo da impedire la formazione di
condensa. L'errata posa delle tubazioni di
scarico è causa di perdite d'acqua che
rovinerebbero i mobili d'arredamento.
• Non mancare di realizzare l'isolamento termico dei tubi di scarico dell'unità interna.
• Non mancare di realizzare l'isolamento termico della parte di connessione
con l'unità interna.
Non completare l'isolamento termico è causa di condensa.
• Posare il tubo di scarico in pendenza (1/100 o più), senza ondulazioni
né sifoni intercettatori. Sarebbe causa di rumore anormale.
• Limitare la lunghezza del tubo di scarico trasversale a 20 m al massimo.
In caso di tubo lungo, mettere delle staffe di sostegno a
intervalli da 1.5 a 2 m per evitare ondulazioni del tubo.
• Sistemare tutte le tubazioni come
mostrato nella figura a destra.
• Non montare un tubo di sfiato
dell'aria, altrimenti l'acqua di scarico
fuoriesce provocando gocciolamenti d'acqua.
Scarico
• Se non è possibile avere una pendenza verso il basso
(1/100) per il tubo di scarico, è possibile installare la
tubazione sollevandola fino a 340 mm. (500 mm o
meno dalla superficie inferiore del soffitto).
• Quando si esegue lo scarico dell'attacco di scarico
dell'unità interna nel modo richiesto, utilizzare i tubi di
scarico in dotazione e impostare lo scarico fino a
500 mm o meno dalla superficie inferiore del soffitto.
Non impostare mai lo scarico al di sotto di 500 mm,
perché ciò causerebbe un malfunzionanento.
Prolunga
disabilitata
*1 Quando si usa il tubo di scarico in una posizione
500 mm al di sotto della superficie del soffitto,
utilizzare un tubo in cloruro di vinile.
*2 Per una tubazione a percorso laterale, utilizzare il
tubo in cloruro di vinile in dotazione.
(La prolunga del tubo viene disabilitata sul posto.)
• Dopo aver sollevato il tubo in verticale, impostare
immediatamente la pendenza verso il basso.
(Tubi collettivi)
*
2 (140)
1
*
VP16 1
Inferiore a 500
VP25
Materiale per tubazioni/Isolamento e formato
È necessario acquistare sul posto i seguenti materiali per
isolamento termico e tubature.
Materiale per Tubo rigido in cloruro di polivinile per VP25
tubazioni (Dia. Esterno Ø 32mm)
Isolamento Polietilene espanso, spessore: 6mm o più
REQUISITI
Il più lungo possibile (10cm).
VP25
VP30 o più
Per isolamento termico della sezione di
connessione dei tubi
• Bisogna applicare l'isolante termico saldamente alla
parte di connessione del tubo.
• Avvolgere bene la parte terminale dell'isolatore termico
lato unità principale e al posto d'installaizone in modo
che non restino spazi vuoti.
Tubo rigido in
cloruro di polivinile
(Necessariamente sul posto)
Isolatore termico
(Necessariamente
sul posto)
91
Da 1.5 m a 2 m
Isolante per 1/100 o più
riscaldamento in pendenza
Forma
arcuata
Sifone
intercettatore
VP25
VP25
In pendenza verso
il basso 1/100 o più
Isolatore termico
di fondo, senza
spazi vuoti
Usando del nastro
adesivo, fissare
l isolatore termico.
Staffa di
supporto
Isolantore
termico
(lato dell unit
principale)
