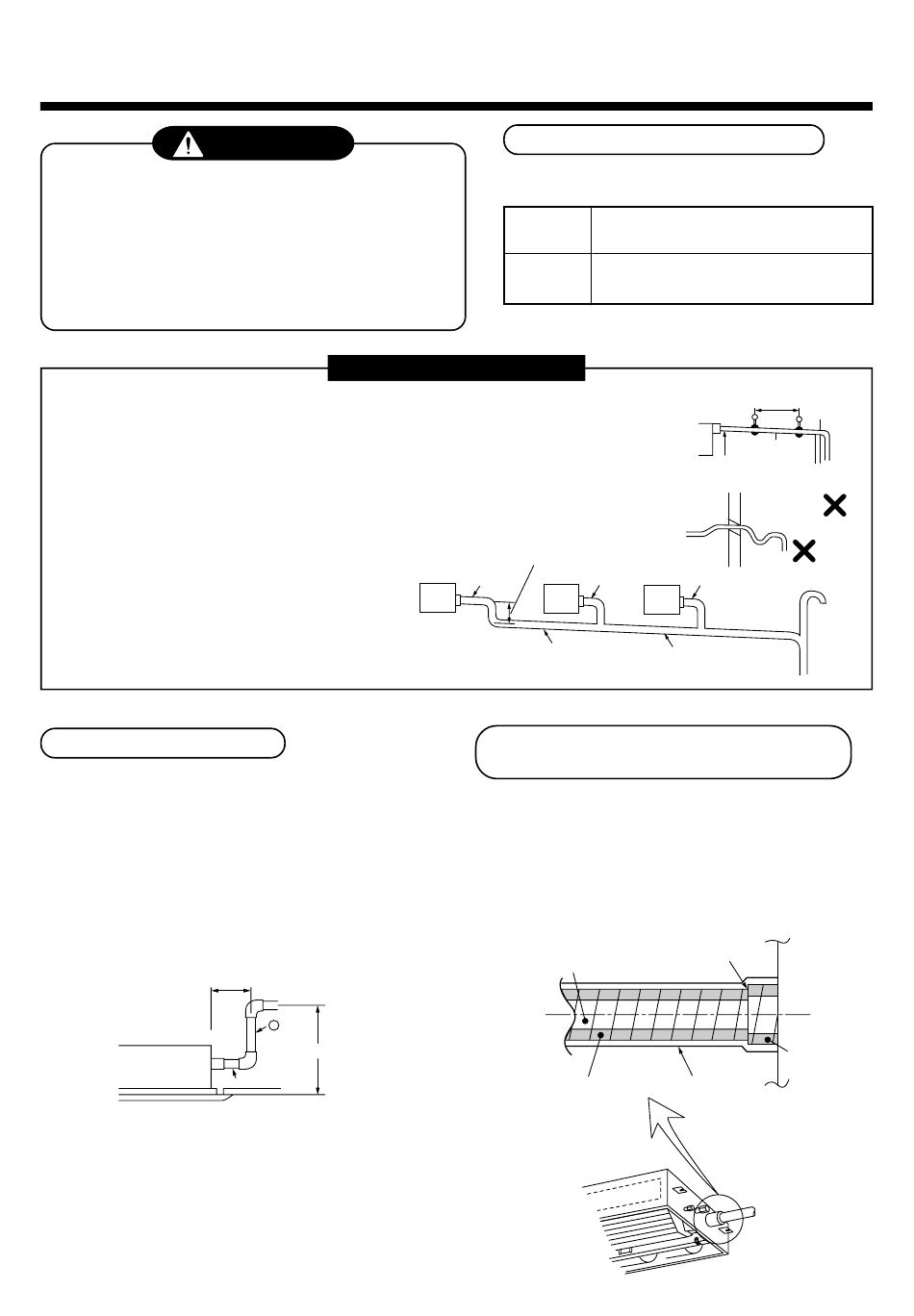

INSTALLATION DES TUYAUX D'EVACUATION
ATTENTION
• Conformément au Manuel d'installation,
raccordez les tuyaux d'évacuation de façon à ce
que l'eau s'écoule correctement et appliquez un
isolant thermique de façon à éviter la formation
de condensats.
Les pannes de raccordement des tuyaux risquent
de provoquer des fuites d'eau dans la pièce et de
mouiller le mobilier.
• Assurez-vous d'effectuer le calorifugeage des tuyaux d'évacuation de l'unité intérieure.
• N'oubliez pas d'effectuer le calorifugeage de la section de raccordement avec
l'unité intérieure. Toute isolation thermique incomplète provoque des condensats.
• Inclinez le tuyau d'évacuation vers le bas (1/100 ou davantage) et ne créez ni
hernie ni siphon sur les tuyaux. Cela risquerait de provoquer un bruit anormal.
• Limitez la longueur du tuyau d'évacuation transversal à 20 m ou moins.
Si le tuyau long est long, placez des supports tous les 1.5/2 m pour éviter
qu'il n'ondule.
• Posez les tuyaux collectifs de la façon
illustrée sur la figure de droite.
• Ne montez pas de tuyau de purge
d'air car en giclant l'eau de drainage
provoquerait des condensats.
Evacuation ascendante
• Si vous ne pouvez pas garantir une inclinaison du
tuyau d'évacuation de 1/100, vous pouvez poser la
tuyauterie en la soulevant de 340 mm. (à 500 mm ou
moins de la surface inférieure du plafond)
• Utilisez ls tuyaux d'évacuation montante pour réaliser
l'évacuation montante de la bouche d'évacuation de
l'unité intérieure et placez l'évacuation montante à
500 mm ou moins du bas du plafond. Ne placez
jamais l'évacuation montante au-dessous de 500 mm
pour éviter les dysfonctionnements.
*
Rallonge
interdite
*1 Utilisez un tuyau en chlorure de vinyle lorsque vous
utilisez le tuyau d'évacuation montante à 500 mm
au-dessous du bas du plafond.
*2 Utilisez le tuyau en chlorure de vinyle fourni comme
tuyau de traversée.
(la rallonge du tuyau est interdite sur le site)
• Après la montée en verticale, effectuez
immédiatement la descente.
CONDITIONS REQUISES
(Tuyaux collectifs)
2 (140)
1
*
VP16
1
Au-dessous de 500
VP25
Tuyauterie/Isolant et dimension
Les matériaux suivants servant aux travaux de
plomberie et d'isolation sont achetés sur place.
Manchon en chlorure de vinyle dur VP25
Tuyauterie
(diam. extérieur : Ø 32 mm)
Mousse de polyéthylène , épaisseur :
Isolant
6 mm ou davantage
Le plus long possible (10cm)
VP25
VP25
VP30 ou davantage Pente descendante
Isolation thermique des raccords des
tuyaux
• Veillez à appliquer correctement l'isolant thermique
sur les raccords des tuyaux.
• Veillez à enroules de ruban adhésif les aboutements
de l'isolant thermique du côté unité centrale et du
côté site pour ne pas laisser de jeu.
Tuyau en chlorure
de vinyle dur
(à se procurer sur place)
Isolant thermique
(nécessaire sur site)
37
De 1.5m à 2m
1/100 ou
Isolant
davantage vers le bas
thermique
Forme
arquée
Siphon
VP25
de 1/100 ou davantage
Jointez l'isolant
thermique sans
laisser de jeu.
Isolant
thermique
(côté unité
principale)
Fixez l'isolant
thermique à l'aide
de ruban adhésif.
Support
