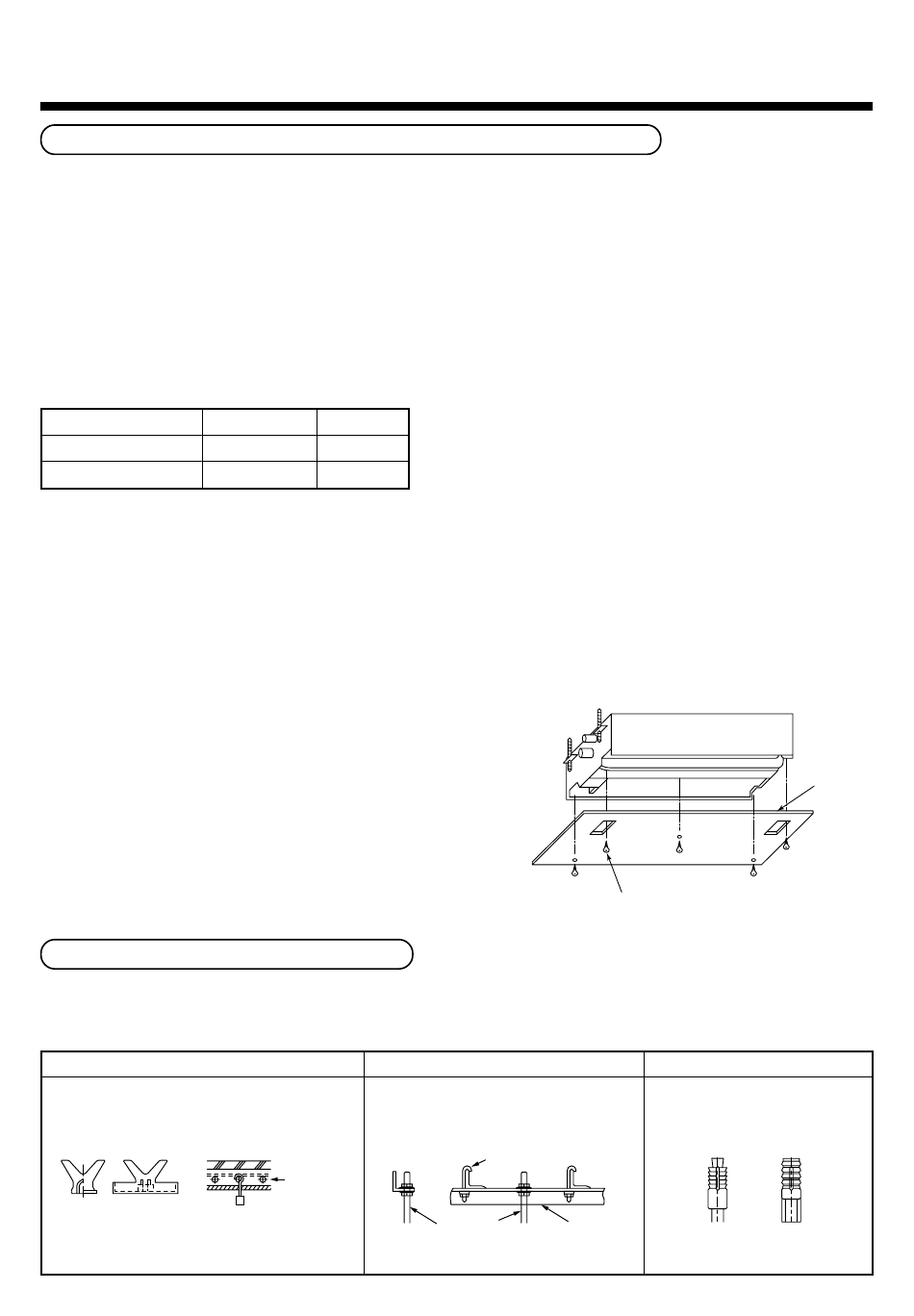

Ouverture du plafond et installation des boulons de suspension
• En tenant compte du raccordement des tuyaux/câbles à l'intérieur du plafond après avoir suspendu l'unité
intérieure, choisissez un lieu d'installation et déterminez l'orientation des tuyaux.
• Après avoir choisi le lieu d'installation de l'unité intérieure, pratiquez l'ouverture au plafond et montez les boulons
de suspension.
• Pour connaître la dimension de l'ouverture au plafond et le pas du boulon de suspension, consultez la vue de
l'extérieur et le gabarit de montage joint.
• Si le plafond est déjà préparé, tirez le tuyau d'évacuation, le tuyau de réfrigérant, le câble de liaison unité
intérieure/extérieure, le câble du système de commande central et le câble de la télécommande jusqu'à leur
position de connexion avant de suspendre l'unité intérieure.
Procurez-vous sur place les boulons et les écrous de suspension nécessaires pour installer l'unité intérieure.
Boulon de suspension
Ecrou
Rondelle plate
[Comment utiliser le gabarit de montage joint]
Le gabarit de montage est fixé au couvercle de l'emballage.
<Avec un plafond existant>
Utilisez le gabarit pour positionner l'ouverture au plafond et le boulon de suspension.
<Avec un nouveau plafond>
Utilisez le gabarit pour positionner l'ouverture au plafond lorsque vous aménagez un nouveau plafond.
• Installez l'unité intérieure après avoir monté les boulons de suspension.
• Utilisez les vis de fixation du gabarit fournies (M5 × 16L : 4 ),
fixez le gabarit d'installation sur l'unité intérieure.
(Vissez les supports de montage du panneau de plafond)
• Lorsque vous aménagez le plafond, pratiquez un trou sur
le côté externe du gabarit d'installation.
Installation du boulon de suspension
Utilisez des boulons de suspension M10 (4, non fournis).
En les faisant correspondre à la structure existante, réglez leur pas en fonction de la taille indiquée sur la vue
extérieure de l'unité ci-dessous.
Nouveau bloc de béton
Installez les boulons avec des brides
d'insertion ou des boulons d'ancrage.
(Support (Support (Boulon d'ancrage de
à lame) à coulisse) suspension des tuyaux)
M10 ou W3/8 4 pièces
M10 ou W3/8 12 pièces
M10 10 pièces
Utilisez les angles existants ou installez
de nouveaux angles de support.
Acier
renforcé
Boulon d'ancrage
Structure en acier
Boulon de suspension
Boulon de suspension Angle de support
34
Vis de fixation du panneau du plafond
(utilisez les vis fournies)
Bloc en béton existant
Utilisez des chevilles, des fiches
ou des boulons perforés.
Gabarit
d'installation
