INSTALLATION DES KONDENSWASSER-ABLAUFS
Ablauf überprüfen
Testen Sie nach der Installation der Ablaufleitung, ob
das Wasser problemlos abläuft und die Rohre keine
Leckstellen aufweisen. Prüfen Sie außerdem, ob die
Ablaufpumpe korrekt arbeitet und keine ungewöhnlichen
Geräusche entstehen. Führen Sie diesen Test auch im
Heizbetrieb durch.

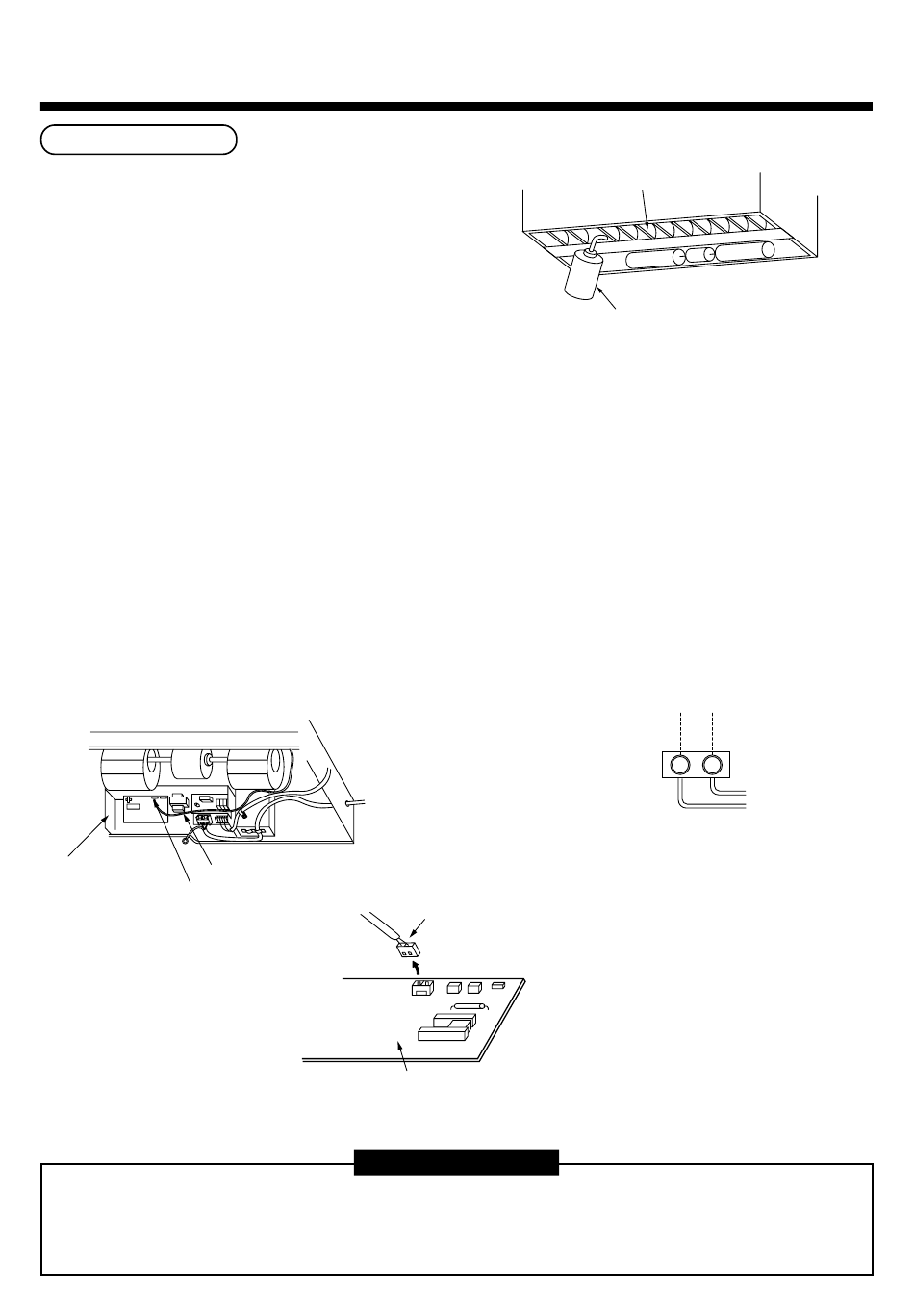

Füllen Sie mit einem Schlauch oder einem Gefäß 0.6
Liter Wasser vorsichtig in den Luftauslass. Achten Sie
darauf, dass dabei der Motor der Kondensatpumpe nicht
naß wird.
Nach Fertigstellung der Elektroinstallation:
• Bevor Sie den Rahmen installieren, gießen Sie Wasser wie abgebildet ein, starten Sie die Betriebsart COOL (Kühlen)
und prüfen Sie, ob das Wasser durch die Leitungen abläuft. Prüfen Sie außerdem, ob in der Ablaufleitung Lecks
entstehen.
Wenn die Elektroinstallation noch nicht fertiggestellt ist:
• Ziehen Sie den Schwimmerstecker (3P: rot) vom Leiterplatten-Anschluss (CN30: rot) vom Schaltkasten. (Achten Sie
darauf, dass die Stromversorgung abgeschaltet wurde.)
• Schließen Sie die 220-240V 50Hz (oder 220V 60Hz) Wechselstromversorgung an die Anschlüsse R (L) und S (N) an.
(Schließen Sie die Netzspannung nie an die Anschlüsse (A), (B), (U
beschädigt werden kann.)
• Wird das Gerät eingeschaltet, beginnt die Absaugpumpe automatisch zu arbeiten. Prüfen Sie, ob das Wasser durch
den Anschluss der Ablaufleitungen abläuft. Prüfen Sie außerdem, ob in der Ablaufleitung Lecks entstehen.
• Schalten Sie nach dieser Prüfung die Stromversorgung wieder aus, schließen den Schwimmerschalter wieder an
(CN30) der Leiterplatte und an der entsprechenden Stelle im Schaltkasten an.
Schaltkasten
CN030-Stecker
• Verkleben Sie die PVC-Rohre fest mit einem geeigneten Kleber, so dass kein Wasser austreten kann.
• Es dauert einige Zeit, bis der Kleber getrocknet und ausgehärtet ist.
(Details finden Sie in der Beschreibung des Klebers.) Achten Sie darauf, dass in dieser Zeit keine Kräfte auf die
Anschlüsse der Ablaufrohre wirken können.
Schwimmerschalterkabel
Haupt-Leiterplatte
VORAUSSETZUNG
) und (U
1
Netzstrom (1 Phase 220-240 V, 50 Hz)
Schwimmschalteranschluss
(3P, rot)
(Farbe des Leiters: Schwarz)
Stecken Sie den Stecker nach
CN030
Beendigung des Tests des
Schwimmerschalters wieder in
die alte Position.
65
Zuluftöffnung
Gefäß
) an, da dadurch die Leiterplatte
2
R(L)
S(N)
220V, 60Hz
