Toshiba SUPER MODULAR MULTI SYSTEM Manuel D'installation page 176

4
AFVOERLEIDINGEN
Controleer de afvoer
Controleer, nadat de leidingen zijn geïnstalleerd, of het
water goed afloopt en er geen lekkages zijn. Controleer
ook of de motor van de afvoerpomp geen vreemd geluid
maakt. Controleer de afvoer, zeker wanneer de leidingen
in het stookseizoen zijn geïnstalleerd.

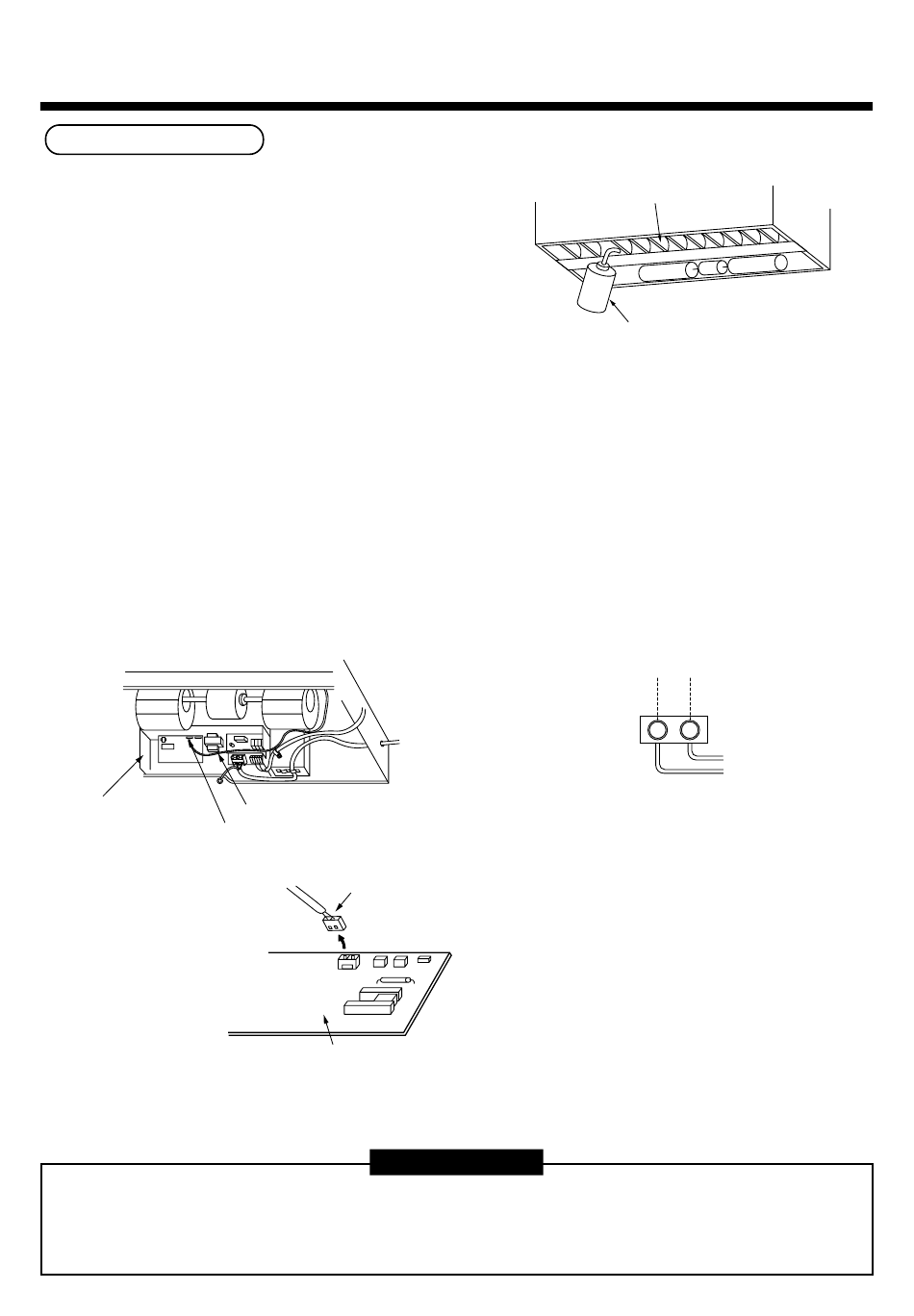

Giet met een slang of gieter geleidelijk aan 600cc water
in de luchtuitloop en vermijd het om water te spatten op
de motor van de afvoerpomp.
Wanneer de elektrische bekabeling is aangesloten:
• Giet, voordat het paneel wordt geplaatst, op de manier zoals is weergegeven in de volgende afbeelding water in de
aansluiting voor de afvoerleiding (transparant) terwijl het apparaat KOELT, en controleer of de afvoerleidingen niet
lekken.
Wanneer de elektrische bekabeling niet is aangesloten:
• Trek de vlotterschakelaarconnector los (3-polig: rood) van printplaatconnector (CN30: rood) van het elektrische
aansluitingencompartiment. (Doe dit pas nadat u heeft gecontroleerd of de voedingsspanning uitgeschakeld is.)
• Sluit de enkelfase 220-240V 50Hz (of 220V 60Hz) voedingsspanning aan op de aansluitingen R (L) en S (N).
(Sluit nooit 220-240V aan op (A), (B), (U1),en (U2), omdat daardoor de printplaat kan beschadigen.)
• Wanneer de voedingsspanning ingeschakeld is, zal de motor van de afvoerpomp automatisch ingeschakeld worden.
Controleer of het water goed wordt afgevoerd via de afvoeraansluiting en of de afvoerleiding niet lekt.
• Schakel, nadat u de afvoer heeft gecontroleerd, de netspanning uit, plaats de vlotterschakelaarconnector terug in de
oorspronkelijke positie (CN30) op de printplaat en sluit daarna het elektrische aansluitingencompartiment.
Elektrische
aansluitingencompartiment
• Lijm de PVC-afvoerleidingen met PVC-lijm in elkaar zodat ze niet lekken.
• De lijm is na een tijdje uitgehard.
(Zie de gebruiksaanwijzing van de PVC-lijm.) Belast het aansluitgedeelte van de afvoerleidingen tijdens het
uithardingsproces niet.
Draad vlotterschakelaar
CN030 insteekverbinding
Aansluiting vlotterschakelaar
(3P, rood) (kleur fasedraad: zwart)
CN030
PC-kaart hoofdbesturing
VOORWAARDE
Enkele fase 220-240V, 50 Hz
Nadat de vlotterschakelaar gecontroleerd is
door de stekker eruit te trekken, steekt u de
stekker er weer goed in, zoals hij vooraf zat.
173
Luchtuitlaat
Gieter
R(L) S(N)
220V, 60Hz
