6
ELEKTROARBEITEN
Verkabelung der Fernbedienung
• Isolieren Sie die anzuschließenden Kabel auf etwa 14 mm Länge ab.
• Verdrillen Sie die Kabel der Fernbedienung mit den Kabeln der Fernbedienungseinheit (oder Sensor) und verpressen
Sie die verdrillten Enden mit einer Kabelhülse. (2 Kabelhülsen - weiß - sind der Haupt-Fernbedienung oder der
drahtlosen Fernbedienung (beide gesondert erhältlich) beigefügt.)
• Da die Fernbedienungskabel keine Polarität haben, spielt es keine Rolle, wenn die Anschlussklemmen A und B
vertauscht werden.

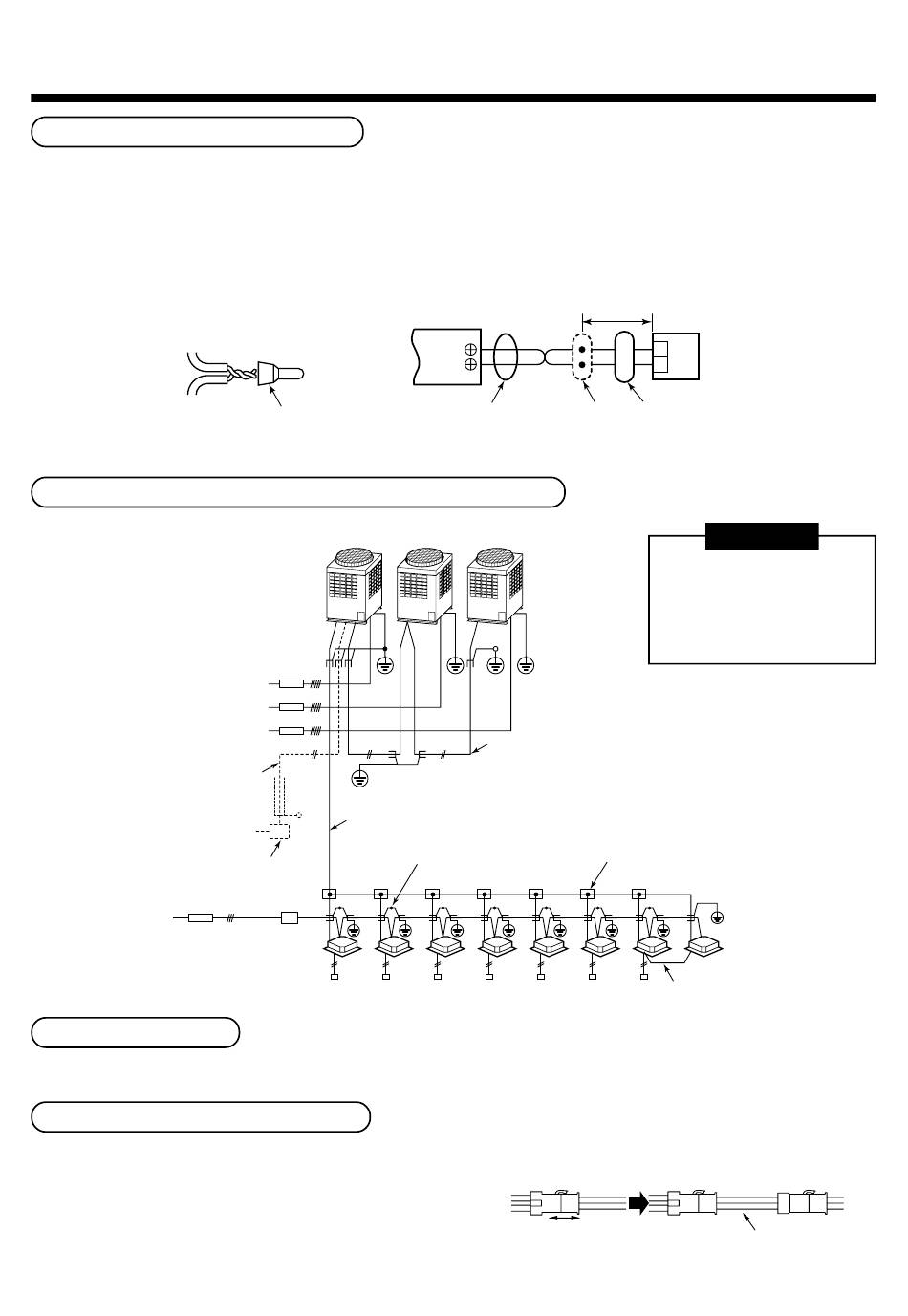

<Schaltplan>
Verkabelung der Fernbedienung
Kabel von
Fernbedienung
oder Sensor
Verbindungskabel zwischen Raum- und Außeneinheit
Erdschluss-Sicherung
Außeneinheits-Versorgung,
3 Phasen
380–415V, 50Hz
380V, 60Hz
Zentrales
Steuerungskabel
Stromversorgung
~
220–240V
~
220V 60Hz
Fernbedienung für
zentrale Steuerung usw.
Erdschluss-Sicherung
Stromversorgung
Raumeinheit
~
220–240V 50Hz
~
220V 60Hz
Adress-Einstellung
Richten Sie die Adressen, wie im Installationshandbuch der Außeneinheit beschrieben, ein.
Verkabelung der Deckenkassette
Schließen Sue die Deckenkassette anhand des
Installationshandbuches an.
<Installation bei großer Deckenhöhe>
Liegt die Deckenhöhe zwischen 3 und 3.8 Metern, entfernen
Sie den Versorgungsstecker des Motors und schließen den
Stecker für eine höhere Lüftergeschwindigkeit in der mittleren
Position an.
Kabelhülse
Haupteinheit
Anschlussklemme für
abgeschirmtes Kabel
(Offen)
Verbindungskabel Raum-/Außeneinheit
50Hz
Anschlussklemme für
abgeschirmtes Kabel
Schalter
Klemmleiste für das
Deckenunterseite
Fernbedienungskabel
der Raumeinheit
A
B
Fernbedienungskabel
Verbindungsteil
(lokal verlegt)
Untereinheit
Erde Erde
( )
Verbindungskabel zwischen
Außeneinheiten
Anschlusskasten
Raumeinheit
Schaltkasten
Entfernen
71
etwa 200mm
W : Weiß
B : Schwarz
W
Fernbedienungseinheit
oder Sensor
B
Kabel von Fernbedienung
oder Sensor
HINWEIS
Eine Außeneinheit die mit
anderen Außen- und
Raumeinheiten verbunden
ist, wird automatisch zur
Haupteinheit.
Erde
( )
(Gruppen-Fernbedienung)
Motor
Stecker für höhere Motorumdrehung
