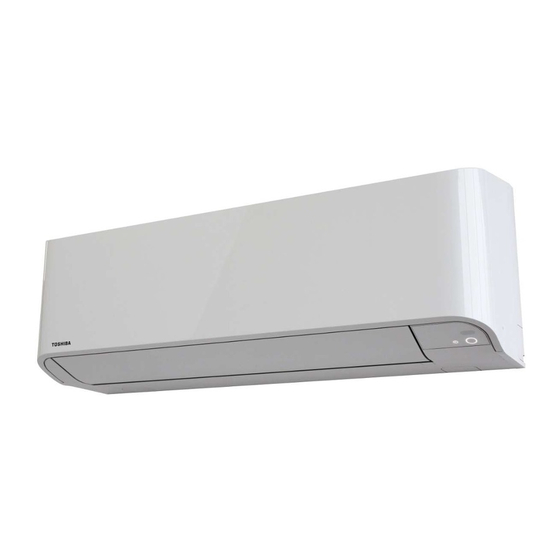

Toshiba RAS-07BKV-E Manuel D'installation
Masquer les pouces
Voir aussi pour RAS-07BKV-E:
- Manuel d'installation (315 pages) ,
- Manuel d'installation (15 pages)
Manuels Connexes pour Toshiba RAS-07BKV-E
Sommaire des Matières pour Toshiba RAS-07BKV-E

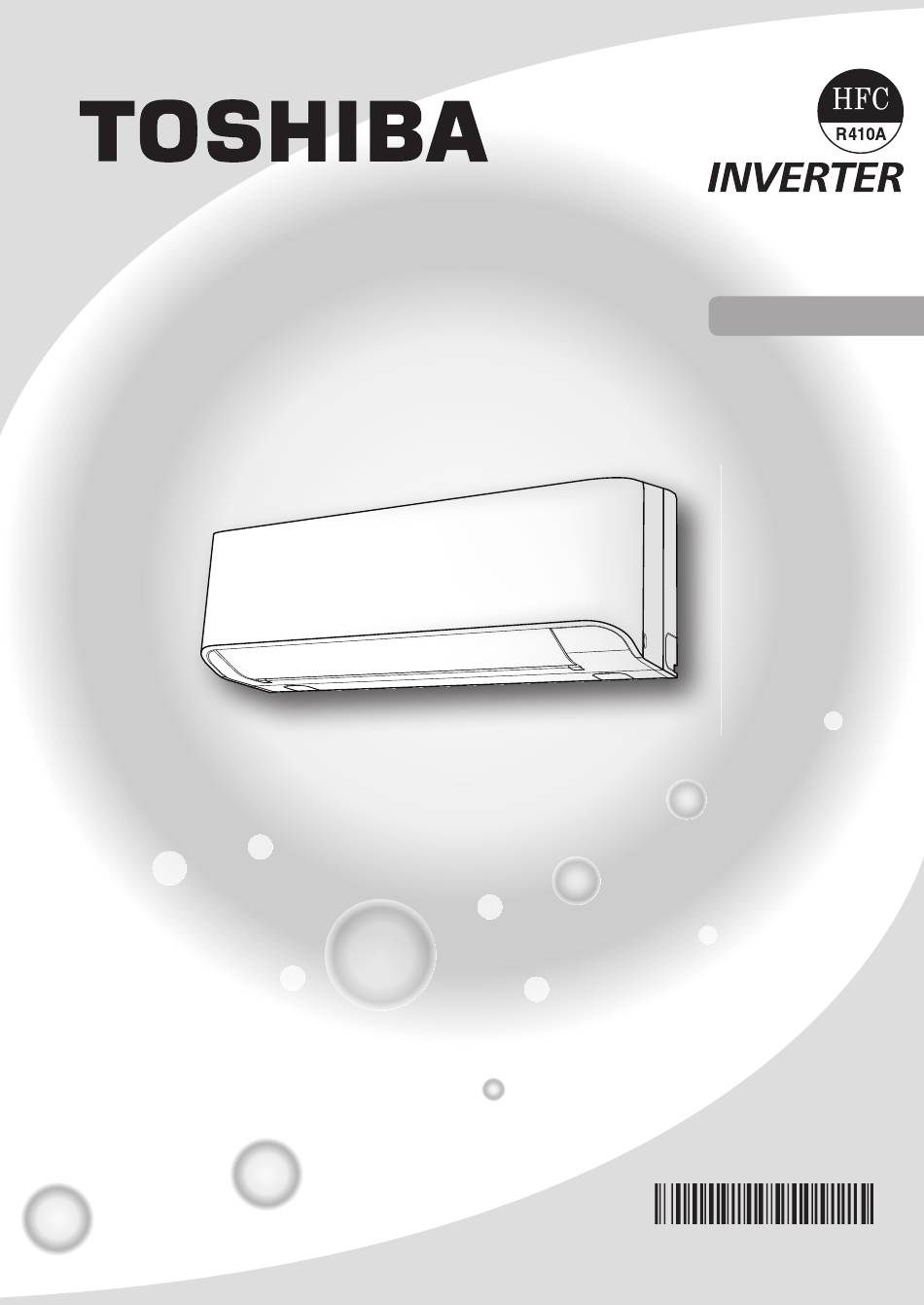

- Page 1 INSTALLATION MANUAL AIR CONDITIONER (SPLIT TYPE) FRANÇAIS Indoor unit RAS-07, 10, 13BKV-E Outdoor unit RAS-07, 10, 13BAV-E 1 118 350 198...
-
Page 2: Table Des Matières
SOMMAIRE MESURES DE SÉCURITÉ ..............................1 PIÈCES ACCESSOIRES ..............................2 PLAN D’INSTALLATION DES UNITÉS INTÉRIEURE ET EXTÉRIEURE .................3 Pièces d’Installation en Option ............................3 UNITÉ INTÉRIEURE ................................4 Endroit d’Installation ................................4 Ouverture du Trou et Montage de la Plaque d’Installation .....................4 Installation de la Conduite et du Tuyau de Purge ......................4 Installation de l’Unité... -
Page 3: Mesures De Sécurité
MESURES DE SÉCURITÉ MESURES DE SÉCURITÉ • Avant installation, lire attentivement les consignes de sécurité suivantes. • Respecter impérativement les consignes fournies ici afi n d’éviter toute situation dangereuse. Les symboles et leur signifi cation sont indiqués ci dessous. AVERTISSEMENT : Indique qu’un usage incorrect de cette unité peut entraîner des blessures graves, voire la mort. ATTENTION : Indique qu’un usage incorrect de cette unité... -
Page 4: Pièces Accessoires
PIÈCES ACCESSOIRES PIÈCES ACCESSOIRES Unité Intérieure N° Nom des pièces N° Nom des pièces Plaque d’installation × 1 Télécommande sans fil × 1 Pile × 2 Support de la télécommande × 1 Vis de montage × 6 Vis à bois à tête plate × 2 Mode d’emploi ×... -
Page 5: Plan D'installation Des Unités Intérieure Et Extérieure
PLAN D’INSTALLATION DES UNITÉS INTÉRIEURE ET EXTÉRIEURE PLAN D’INSTALLATION DES UNITÉS INTÉRIEURE ET EXTÉRIEURE Pour la tuyauterie arrière gauche et droite Crochet Plaque d’installation Insérez le coussin entre le mur et l’unité intérieure, et inclinez celle-ci pour qu’elle fonctionne mieux. Ne pas laisser l’embout du drain avoir du mou. -
Page 6: Unité Intérieure
UNITÉ INTÉRIEURE UNITÉ INTÉRIEURE Quand la plaque d’installation est directement Endroit d’Installation montée sur le mur • Endroit qui procure l’espace autour de l’unité intérieure comme représenté 1. Fixer de façon ferme la plaque d’installation sur le mur en vissant les sur le diagramme parties supérieure et inférieure pour accrocher l’unité... -
Page 7: Dans Le Cas D'une Conduite Inférieure Droite Ou Inférieure Gauche
Procédure de dépose du tuyau de purge NOTE • Pour retirer le fl exible d’évacuation, retirer la vis Si le tube est incorrectement courbé, l’unité intérieure peut être instablement de fi xation et tirer le fl exible vers l’extérieur. fi xée sur le mur. •... -
Page 8: Unité Extérieure
2. Mettre de l’eau dans le bassin de drainage et s’assurer que l’eau est ATTENTION drainée à l’extérieur. 3. Lors de la connexion de l’extension de l’embout du drain, isoler la partie Fixer le tube de drainage de façon à procéder à un drainage correct de de connexion de l’embout du drain du tube protégé. -
Page 9: Evacuation
Précautions concernant le maniement des vannes Evacuation • Ouvrir entièrement la tige de manoeuvres en la tournant vers l’extérieur Après le raccordement de la tuyauterie à l’unité intérieure, vous pouvez mais n’essayez pas de l’ouvrir au-delà de la butée. effectuer la purge de l’air en une seule fois. Taille du tuyau de la valve compacte Taille de la clé... -
Page 10: Travaux Électriques
TRAVAUX ÉLECTRIQUES L’alimentation électrique peut être sélectionnée pour raccorder l’unité intérieure à l’unité extérieure. Choisissez une voie qui convient et raccordez l’alimentation électrique et le câble de raccordement en suivant les instructions suivantes. Modèle RAS-07BKV-E RAS-10BKV-E RAS-13BKV-E Alimentation électrique 50Hz, 220 – 240 V Monophasé... -
Page 11: Connexion De L'alimentation Électrique Et Du Câble De Raccordement
Connexion de l’Alimentation Électrique et du Câble de Raccordement Arrivée de l’alimentation électrique au niveau du bornier de l’unité intérieure (recommandé) Unité Intérieure Unité Extérieure Bloc terminal Câble d’alimentation électrique Raccourcissement du câble Câble d’alimentation raccorder à L N d’alimentation électrique Bloc terminal (L N 1 2 3) Câble de terre... -
Page 12: Schéma De Câblage De L'arrivée De L'alimentation Électrique
Schéma de câblage de l’Arrivée de l’alimentation électrique Arrivée de l’alimentation électrique au niveau du bornier de l’unité intérieure (recommandé) Bornier intérieur Arrivée de l’alimentation électrique CHÂSSIS UNITÉ INTÉRIEURE UNITÉ EXTÉRIEURE Bornier extérieur CHÂSSIS TERRE Arrivée de l’alimentation électrique au niveau du bornier de l’unité extérieure (optionnel) Bornier intérieur CHÂSSIS... -
Page 13: Autres
AUTRES AUTRES Test de Fuite Gaz Opération du Test Pour activer le mode TEST RUN (COOL), appuyer sur le bouton [RESET] Vérifi ez les pendant 10 secondes. (Le beeper émettra un court beep.) emplacements d’installation de l’unité intérieure. Bouton OPERATION / RESET Button Vérifi... - Page 15 111 8 3 5 0 198...
