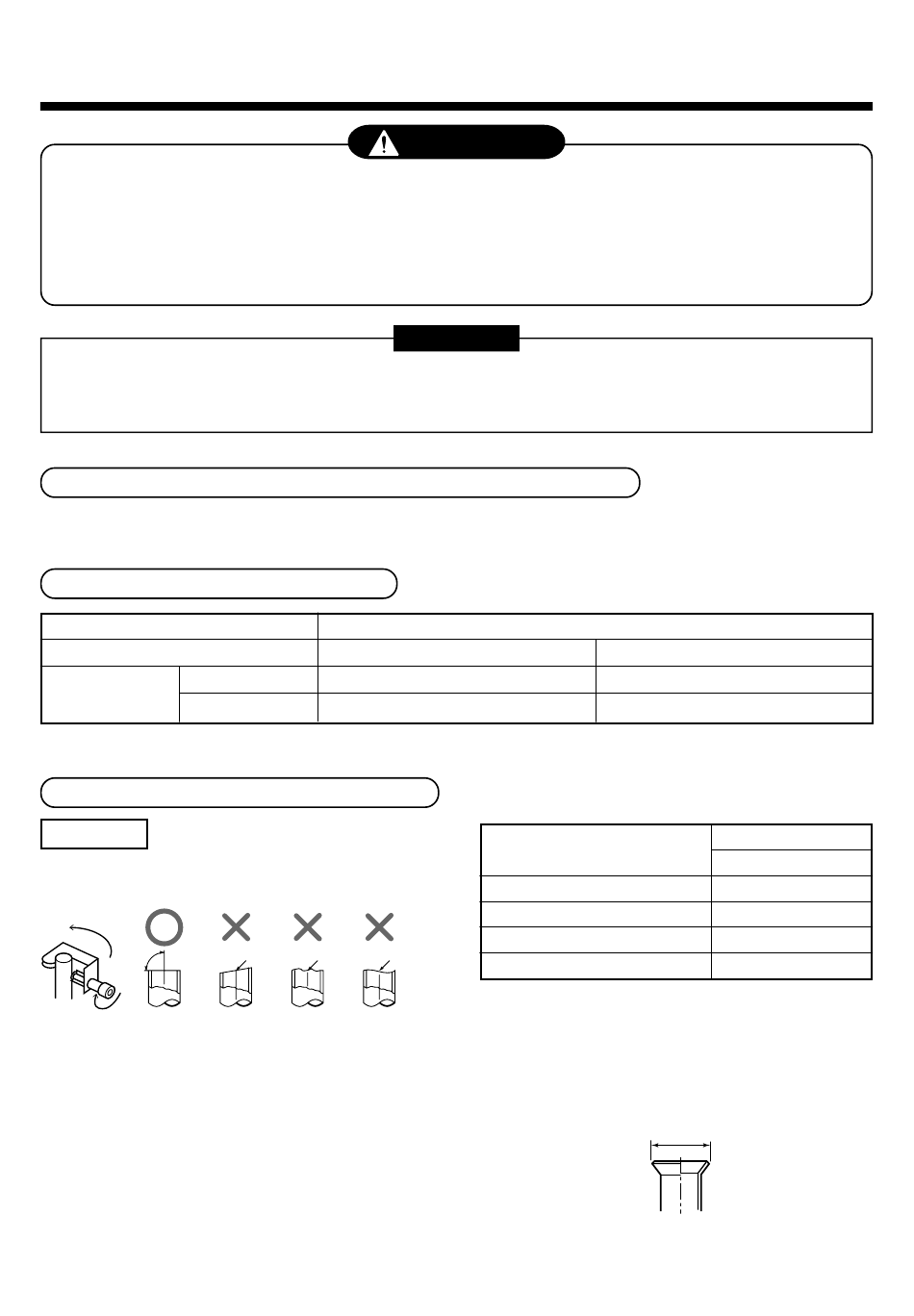

Toshiba SUPER MODULAR MULTI SYSTEM Manuel D'installation page 96

5
TUBAZIONI DEL REFRIGERANTE
• In caso di perdite di gas refrigerante durante l'installazione, ventilare immediatamente l'area
interessata.
• Il contatto fra il gas refrigerante, in caso di perdite, e il fuoco può produrre gas tossici.
• Completato il lavoro d'installazione, accertarsi che non ci siano perdite di gas refrigerante.
• La dispersione di gas refrigerante, in caso di perdite, in un locale dove ci sono delle fiamme, ad esempio in una
cucina, può determinare la produzione di gas tossici.
Quando il tubo per il refrigerante è lungo, sistemare le staffe di sostegno per fissare il tubo a intervalli da 2.5 a 3 m.
Il tubo non è fissato può essere causa di rumore anomalo.
Bisogna usare i dadi svasati in doitazione all'unità interna o quelli per R410A.
Differenza tra lunghezza tubo accettabile e altezza accettabile
A seconda dell'unità esterna usata, sono differenti. Per i dettagli, fare riferimento al manuale d'installazione fornito con
l'unità esterna.
Materiale per tubature e dimensioni
Materiale per tubature
Modello MMU-
Lato del gas
Sezione dei tubi
(mm)
Lato del liquido
• Usare un tubo nuovo e pulito, e controllare che nel tubo non ci siano depositi d'impurità quali polvere, olio, muffa, ecc.
Formatura tubi/Posizionamento estremità
Svasatura
1. Tagliare il tubo usando un utensile da taglio per tubi.
90˚
2. Inserire un dado svasato nel tubo e svasare il tubo.
Siccome le dimensioni di svasatura di R410A
differiscono da quelle per il refrigerante R22, si
raccomanda di usare gli attrezzi di svasatura
recentemente fabbricati per R410A.
Gli attrezzi tradizionali possono invece essere ancora
usati per regolare il margine di protezione del tubo in
rame.
Tubo senza giunture con disossidazione al fosforo per condizionatori d'aria
AP0151SH, AP0181SH
Obliquità Ruvidezza Distorsione
ATTENZIONE
REQUISITI
Ø12.7
Ø6.4
• Dimensione misuratore dia. svasatura:
A (Unità mm)
Diam. Esterno del tubo di rame
* In caso di svasatura per R410A con attrezzo di
svasatura tradizionale, estrarlo di circa 0.5mm in più
rispetto a R22 per adattamento alla dimensione di
svasatura specificata.
Lo strumento per tubi di rame è utile per adattare la
dimensione del margine di proiezione.
93
AP0241SH
Ø15.9
Ø9.5
6.4
9.5
12.7
15.9
A
+0
A
- 0.4
R410A
9.1
13.2
16.6
19.7
