5

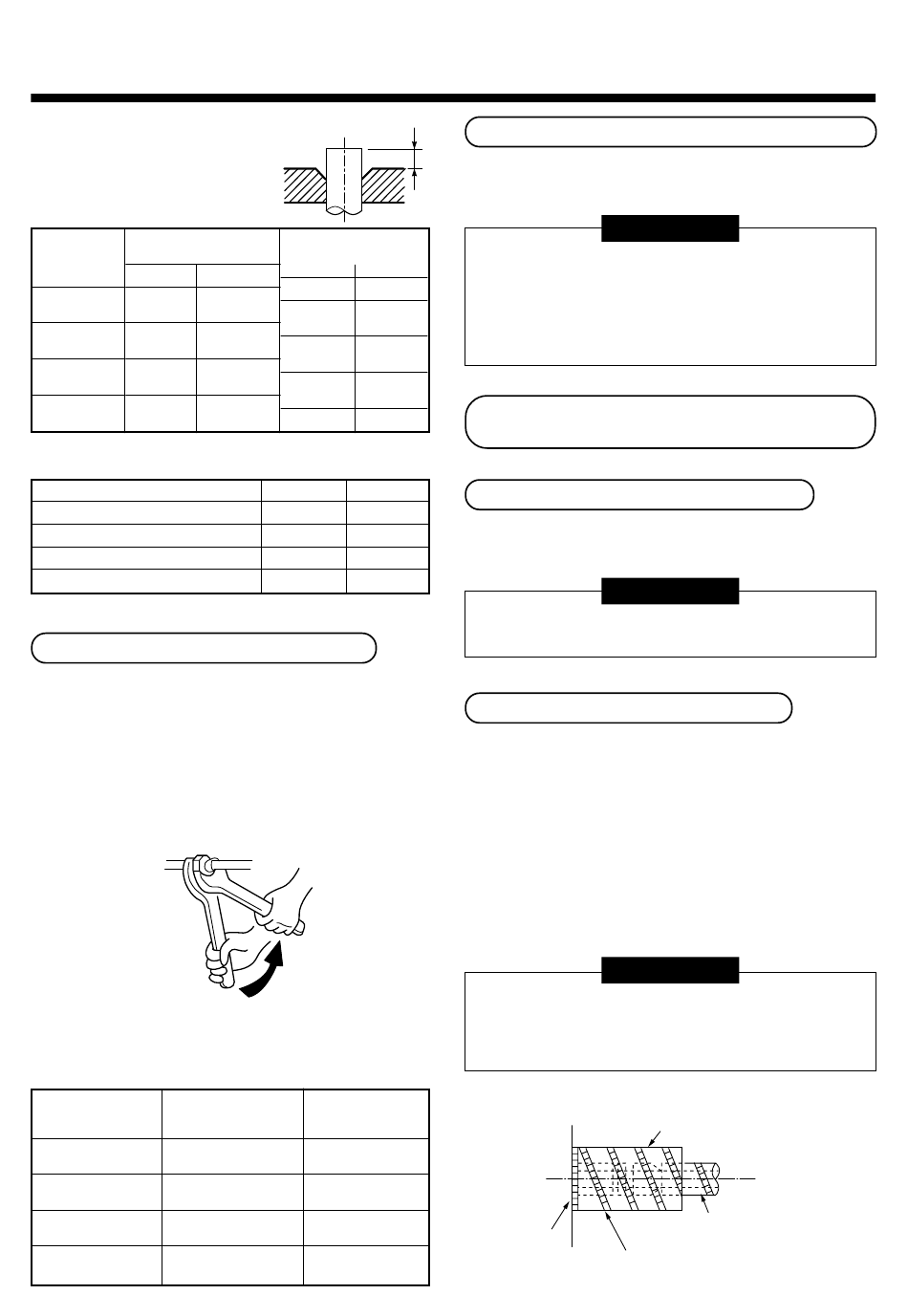

TUBERÍA DE REGRIGERANTE
• Margen de proyección en el abocinado:
B (unidad: mm)
Rígido (tipo embrague)
Se utiliza la herramienta
Diámetro
para R410A
externo del
tubo de cobre
R410A
(Igual que en
6.4
De 0 a 0.5
(Igual que en
9.5
De 0 a 0.5
(Igual que en
12.7
De 0 a 0.5
(Igual que en
15.9
De 0 a 0.5
Imperial (tipo tuerca de mariposa)
Diámetro externo del tubo de cobre
6.4
9.5
12.7
15.9
Conexión del tubo de refrigerante
Conecte todos los tubos de refrigerante mediante
conexiones abocardadas.
• Dado que la presión atmosférica sólo se sella bajo gas
de sellado, no es extraño que no se oiga un sonido del
tipo "Pushuuu..." cuando se retira la tuerca
abocardada.
• Asegúrese de utilizar una llave fija doble para las
tareas de conexión de los tubos de la unidad interior.
Utilice una llave fija doble
• Remítase a la tabla siguiente para conocer el par de
apriete.
Diámetro externo del
Par de apriete
tubo de conexión
(mm)
Ø6.4
(De 1.4 a 1.8 kgf•m)
Ø9.5
(De 3.3 a 4.2 kgf•m)
Ø12.7
(De 5.0 a 6.2 kgf•m)
Ø15.9
(De 6.8 a 8.2 kgf•m)
Se utiliza una
herramienta
convencional
R22
R410A
la izquierda)
De 1.0 a 1.5 De 0.5 a 1.0
la izquierda)
De 1.0 a 1.5 De 0.5 a 1.0
la izquierda)
De 1.0 a 1.5 De 0.5 a 1.0
la izquierda)
De 1.0 a 1.5 De 0.5 a 1.0
R410A
De 1.5 a 2.0
De 1.0 a 1.5
De 1.5 a 2.0
De 1.0 a 1.5
De 2.0 a 2.5
De 1.5 a 2.0
De 2.0 a 2.5
De 1.5 a 2.0
Par de reapriete
(N•m)
(N•m)
De 14 a 18
18
(1.8 kgf•m)
De 33 a 42
42
(4.2 kgf•m)
De 50 a 62
50
(5.0 kgf•m)
De 68 a 82
68
(6.8 kgf•m)
Prueba de hermetizado, purga de aire, etc.
B
Para realizar pruebas de hermetizado, purgar aire, añadir
refrigerante y comprobar si hay escapes de gas, consulte el
Manual de instalación de la unidad exterior.
Asegúrese de utilizar herramientas (como la manguera
de carga) exclusivas para el refrigerante R-410A.
R22
No encienda la unidad antes de terminar las pruebas de
hermeticidad y de vacío. Si enciende antes, el PMV que
incluye la unidad se cierra completamente y aumenta el
tiempo hasta la finalización del vaciado.
Abra totalmente las válvulas de la unidad
exterior
R22
Comprobación de escapes de gas
Compruebe, con un detector de fugas o con agua jabonosa,
si hay escapes de gas en la sección de conexión del tubo o
en la tapa de la válvula.
Utilice un detector de fugas fabricado exclusivamente
para refrigerantes HFC (R410A, R134A, etc.).
Proceso de aislamiento térmico
Aísle térmicamente los tubos de los laterales del líquido y del
gas por separado.
En épocas en las que se utilice el modo de refrigeración de la
unidad, baja la temperatura de los lados del gas y del líquido.
En consecuencia, aplique una cantidad suficiente de aislante
para evitar que se genere condensación.
• Asegúrese de utilizar un aislante térmico que soporte
temperaturas de 120° o más para el tubo del lado del gas.
• Lleve a cabo el proceso de aislamiento térmico utilizando el
tubo de aislante térmico incluido con el producto y
recubriendo totalmente la parte de conexión de los tubos
de la unidad interior.
Aplique aislante térmico a la sección de conexión del
tubo de la unidad interior hasta el reborde, de manera
que no se vea el tubo. Si el tubo queda expuesto al
exterior, se originarán fugas de agua.
Unidad
principal
121
REQUISITO
REQUISITO
REQUISITO
Ajuste la muesca hacia arriba
Lateral del tubo
(necesario en la obra)
Tubo de aislamiento térmico (incluido)
