Posa in opera dei cavi per il telecomando
• Spelare la guaina del cavo da collegare di circa 14 mm.
• Torcere assieme il cavo del telecomando da collegare con il cavo dell'unità di telecomando (o sensore) e unirli con un
giunto REFNET. (Giunti REFNET (Bianco: 2 pezzi) sono inclusi insieme agli accessori del telecomando (da acquistare
a parte) o del kit del telecomando via radio (da acquistare a parte).
• Siccome il cavo di telecomando non è polarizzato, non ci sono rischi di guasti per inversione nelle connessioni alle
morsettiere A e B dell'unità interna.

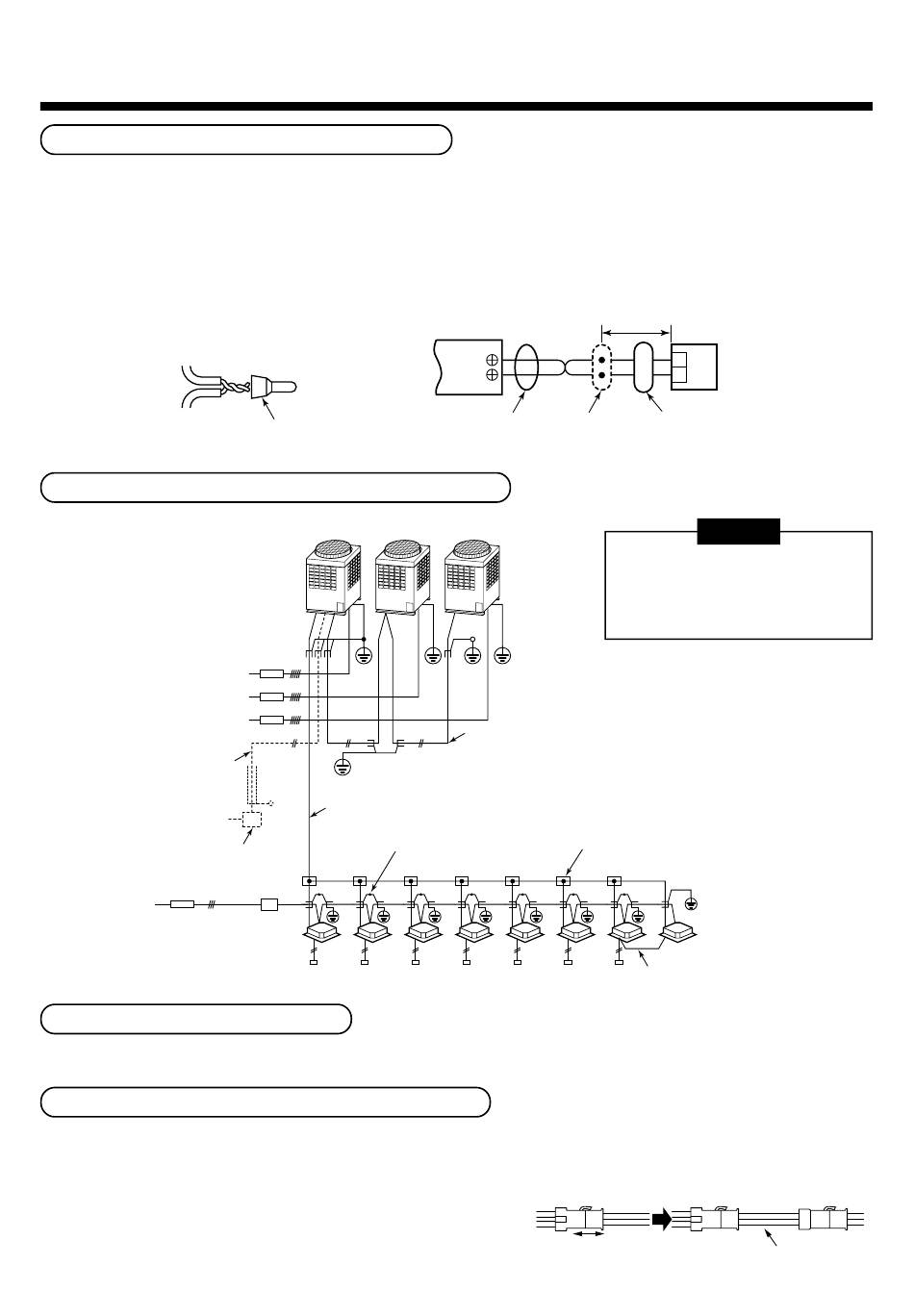

<Schema dei collegamenti elettrici>
Posa in opera dei
cavi per il telecomando
Cavo da telecomando
o sensore
Collegamenti elettrici fra unità interna e esterna
Interruttore per perdite a terra
Alimentazione elettrica
unità esterna, trifase
380–415V, 50Hz
380V, 60Hz
Cavo per linea dei
controlli centralizzati
Alimentazione elettrica
~
220–240V 50Hz
~
220V 60Hz
Telecomando, per comando
centralizzato, ecc.
Interruttore per perdite a terra
Alimentazione
elettrica unità interna
~
220–240V 50Hz
~
220V 60Hz
Impostazione d'indirizzamento
Stabilire gli indirizzi con riferimento al manuale d'installazione fornito con l'unità esterna.
Collegamenti elettrici del pannello del soffitto
Secondo le istruzioni del Manuale di installazione del pannello del soffitto, collegare il connettore.
<In caso d'installazione su soffitto alto>
Quando si installa un'unità interna su un soffitto alto
da 3 a 3.8 m, rimuovere il connettore del filo conduttore
del motore e collegare il connettore di accelerazione
del motore montato sul condizionatore d'aria in
posizione mediana.
Giunto REFNET
Unità principale Unità secondaria
Connessione di terminale
chiuso per cavo schermato
(Aperto)
Cablaggio inter-unità interna/esterna
Connessione di terminale
chiuso per cavo schermato
Interruttore
Unità interna
Morsettiera per i
collegamenti elettrici del
telecomando dell'unità interna
A
B
Cavo del telecomando
Parte di
(da acquistare sul posto)
collegamento
(Messa
Messa a terra
a terra)
Cavo di collegamento
inter-unità tra unità esterne
Cassetta a trazione
(Funzionamento di gruppo da telecomando)
Lato della cassetta dei
componenti elettrici
Rimuovere
98
Circa 200mm
W : Bianco
B : Nero
W
Unità di telecomando
o parte sensore
B
Cavo da unità di
telecomando o sensore
NOTA
Un'unità esterna collegata con
cavo per collegamento inter-unità
interna/esterna diventa
automaticamente unità principale.
(Messa a terra)
Lato del motore
Connettore di accelerazione del motore
