4

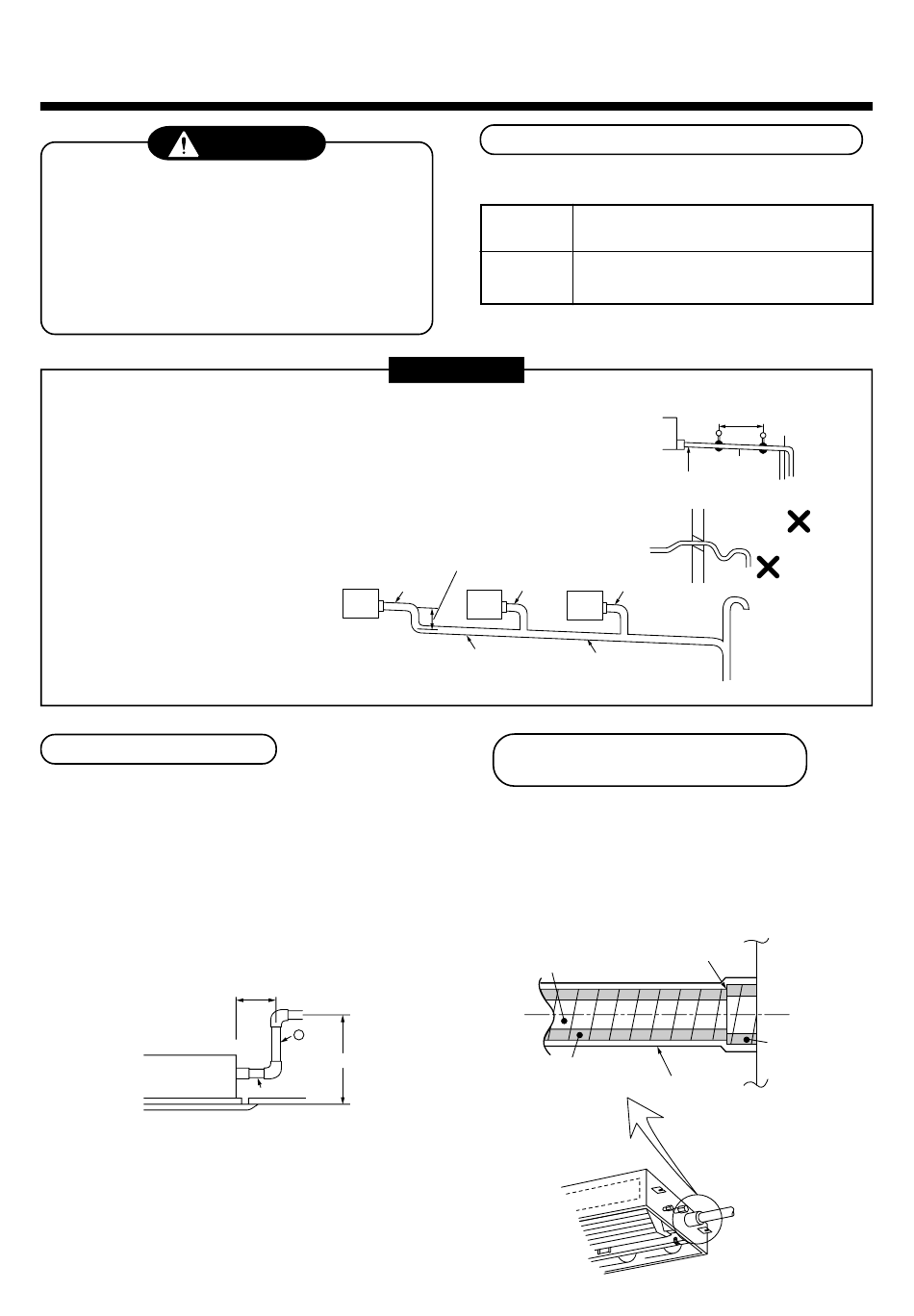

INSTALAÇÃO DA TUBAGEM DE DRENAGEM
CUIDADO
• Seguindo o Manual de Instalação, efectue os
trabalhos relativos ao tubo de drenagem para
que a água seja correctamente drenada, e
aplique um isolamento térmico para não
provocar condensação. Uma instalação
inadequada da tubagem de drenagem poderá
provocar fugas de água no compartimento e
danificar o mobiliário.
• Não se esqueça de instalar o isolamento térmico dos tubos de drenagem da unidade interior.
• Não se esqueça de instalar o isolamento térmico da ligação com a unidade interior.
O isolamento térmico incompleto provocará condensação.
• Instale o tubo de drenagem com uma inclinação descendente (1/100 ou superior),
e certifique-se de que o mesmo não estará sujeito à formação de dilatações nem
sifões. Caso tal aconteça, poderá provocar um ruído anormal.
• Para o comprimento do tubo de drenagem, não ultrapassar os 20 metros.
Em caso de tubagem comprida, instale suportes com intervalos de 1.5 a 2 metros
de forma a evitar flechas.
• Instale o conjunto da tubagem conforme
representado na figura da direita.
• Não monte o tubo de purga de ar,
caso contrário, a água de drenagem
poderá provocar fugas de água.
Drenagem ascendente
• Caso não seja possível fixar uma graduação descendente
(1/100) do tubo de drenagem, a instalação do tubo pode
ser efectuada aumentando 340mm. (500mm ou menos a
partir da superfície inferior do tecto).
• Assegure-se de que utiliza os tubos de drenagem
ascendente instalados sempre que efectuar a drenagem
a partir da porta de drenagem da unidade interior
conforme o necessário e defina a drenagem para 500mm
ou menos a partir da superfície inferior do tecto. Nunca
defina a drenagem para menos de 500mm pois pode
causar mau funcionamento.
Extensão
desactivada
*1 Utilize o tubo de cloreto de vinilo
o tubo de aumento de drenagem a uma posição de
500mm abaixo da superfície inferior do tecto.
*2 Utilize o tubo de cloreto de vinilo instalado para a
tubagem transversal.
(A extensão do tubo é desactivada no local.)
• Depois de levantar na vertical, defina a graduação para
baixo imediatamente.
REQUISITO
Tão comprido quanto possível (10 cm)
VP25
(Tubos colectivos)
*
2 (140)
1
*
VP16
1
Inferior a 500
VP25

sempre que utilizar
Material dos tubos/Isolante e tamanho
Os seguintes materiais para as tubagens e processo de
isolamento são adquiridos localmente.
Material Tubo de cloreto de vinil rígido VP25
dos tubos (diâmetro exterior Ø32 mm)
Espuma de polietileno, espessura:
Isolante
6 mm ou superior
VP25
VP30 ou mais
Inclinação descendente
de 1/100 ou mais
Isolamento térmico da peça de
ligação do tubo
• Certifique-se de que aplica o isolamento térmico
com firmeza à peça de ligação do tubo.
• Certifique-se de que coloca fita na parte de trás do
isolamento térmico no lado da unidade principal, de
maneira a que não fiquem folgas.
Tubo de cloreto
de vinil duro
(necessário no local)
solamento térmico
(necessário no local) Utilizando fita,
145
1.5 m a 2 m
1/100 ou mais,
Isolante
descendente
térmico
Forma
arqueada
Sifão
VP25
Aplique isolamento
térmico sem
qualquer folga.
Isolamento
térmico
(lado da
unidade principal)
fixe o isolamento térmico.
Cavilha de
suporte
