4
CANALIZACIÓN DE DRENAJE
Compruebe el drenaje
Una vez preparada la canalización de drenaje,
asegúrese de que el agua se drene correctamente y de
que no haya fugas de agua en la parte de conexión de
los tubos. En este momento, compruebe también que el
motor de la bomba de drenaje no emita ningún sonido
anormal. Asegúrese también de comprobar el drenaje al
instalar la unidad en épocas en las que se utilice el
modo calefacción.

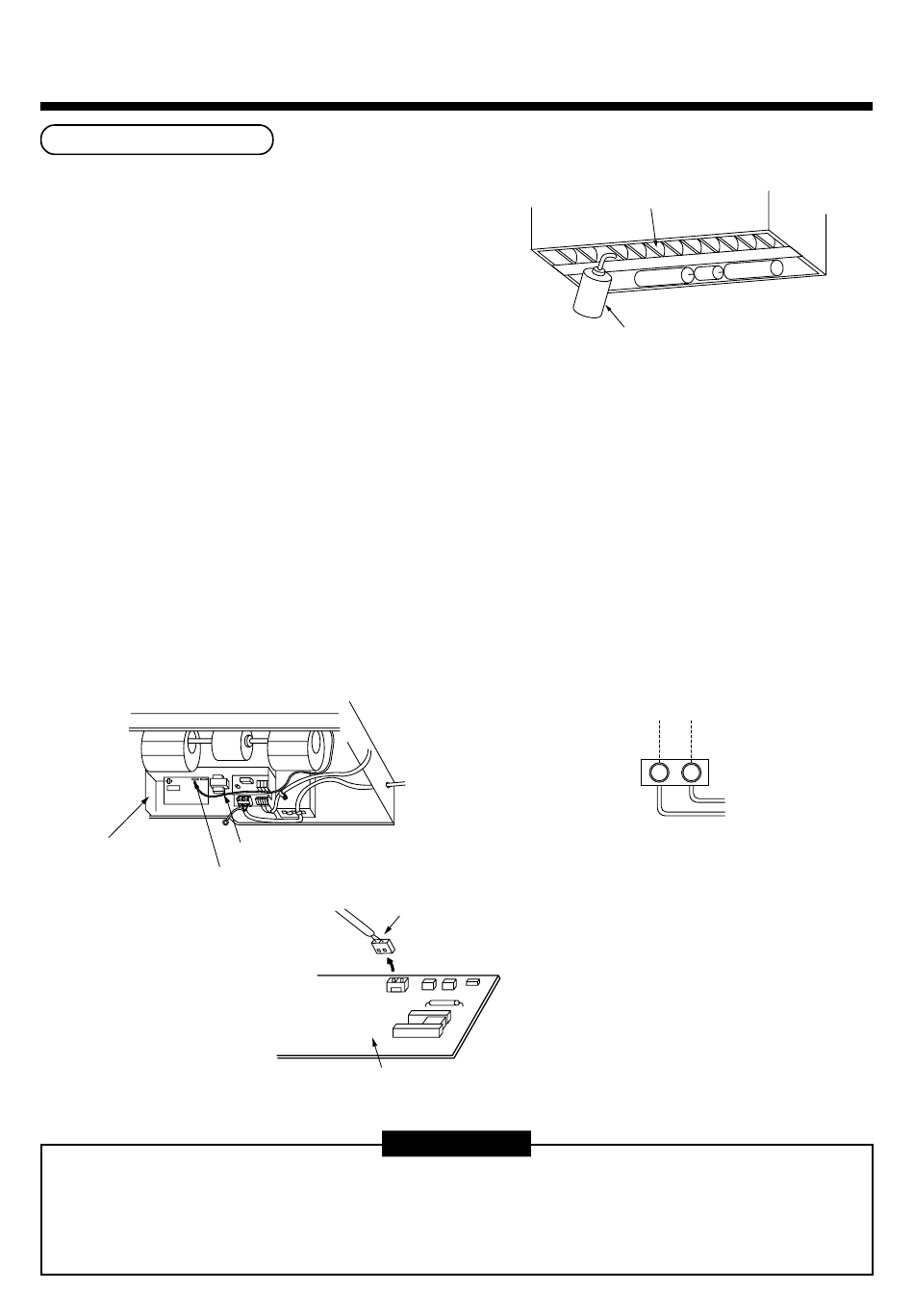

Utilice una manguera o jarra para verter gradualmente
600cc. de agua en la salida de aire. Tenga cuidado de
no salpicar el motor de la bomba de desagüe.
Si ya se ha completado la instalación eléctrica:
• Antes de instalar un panel, vierta agua del modo indicado en la ilustración siguiente. Compruebe que el agua se drene
desde el orificio de conexión del tubo de drenaje (transparente) en el modo frío (COOL) y, a continuación, compruebe
que no haya fugas de agua en los tubos de drenaje.
Si aún no se ha completado la instalación eléctrica:
• Saque el conector del interruptor de flotador (3P: rojo) del conector de la placa de circuitos impresos (CN30: rojo) del
cuadro eléctrico (asegúrese también de comprobar que la unidad esté apagada).
• Conecte la alimentación eléctrica monofásica de 220-240V y 50Hz (o 220V y 60Hz) a los bloques de terminales R (L)
y S (N). (Nunca aplique una tensión de 220-240V a (A), (B), (U
• Cuando se enciende la unidad, el motor de la bomba de drenaje se acciona automáticamente. Compruebe que el
agua se drene desde el orificio de conexión del tubo de drenaje y, a continuación, compruebe que no haya fugas de
agua en los tubos de drenaje.
• Tras realizar estas comprobaciones, apague la alimentación eléctrica, coloque el conector del interruptor de flotador
en su posición original (CN30) de la placa de circuitos impresos y, a continuación, vuelva a colocar la tapa del cuadro
eléctrico.
Caja de componentes
eléctricos
• Utilice un agente adhesivo para cloruro vinílico y conecte los tubos rígidos de cloruro vinílico de modo que no
existan fugas de agua.
• El agente adhesivo requiere varias aplicaciones para secarse y endurecerse.
(Consulte el manual del agente adhesivo). Llegado a este punto, asegúrese de que no se aplica ninguna presión a
la sección de conexión con los tubos de desagüe.
Cable del interruptor de flotador
Conector CN030
CN030
Placa P.C. de control principal
), y (U
); de lo contrario se averiará la PCI.)
1
2
Conector del interruptor de flotador (3P, Rojo)
(Color del cable: negro)
Cuando finalice la comprobación del interruptor
de flotador, vuelva a insertar firmemente el conector
retirado con anterioridad en su posición inicial.
REQUISITOS
119
Salida de aire
Jarra
R(L)
S(N)
Monofásica, 220-240 V, 50 Hz
220V, 60Hz
