TRAVAUX DE PRÉPARATION À L'INSTALLATION

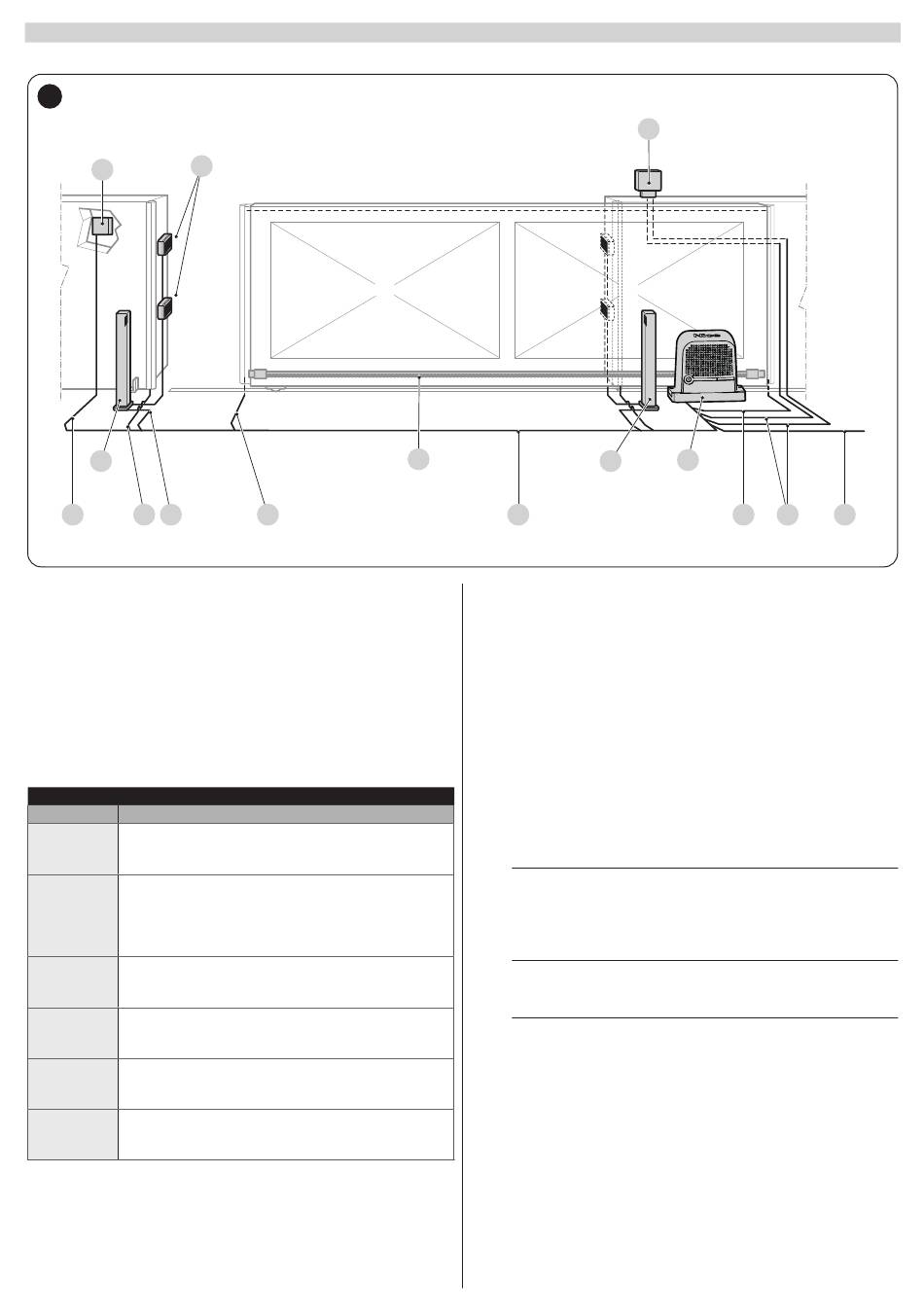

La figure montre un exemple d'installation d'automatisation, réalisée avec les composants Nice.
4
B
D
C
4
5
3
A Motoréducteur
B Photocellules
C Colonnes pour photocellules
D Sélecteur à clé
E Clignotant avec antenne
F Crémaillère
Ces composants sont placés selon un schéma typique et commun. En
utilisant comme exemple de référence le schéma de la « Figure 4 », établir
la position approximative où sera installé chaque composant prévu dans
l'installation.
CARACTÉRISTIQUES TECHNIQUES DES CÂBLES ÉLECTRIQUES
Identification
Caractéristiques du câble
Câble ALIMENTATION OPÉRATEUR
1
1 câble 3 x 1,5 mm
Longueur maximale 30 m [note 1]
Câble de CLIGNOTANT AVEC ANTENNE
1 câble 2 x 0,5 mm
2
Longueur maximale 20 m
1 câble blindé type RG58
Longueur maximale 10 m; conseillé < 5 m
Câble de PHOTOCELLULE
3
2x0,5mm
2
Longueur maximale 30 m [note 2]
Câble SÉLECTEUR À CLÉ
4
2 câbles 2 x 0,5 mm
Longueur maximale 50 m
Câble BARRES PALPEUSES FIXES
5
1 câble 2 x 0,5 mm
Longueur maximale 30 m
Câble BARRES PALPEUSES MOBILES
6
1 câble 2 x 0,5 mm
Longueur maximale 50 m [note 5]
6
Tableau 4
2
2
[note 3]
2
[note 4]
2
[note 4]
2
F
4
Note 1 Si le câble d'alimentation fait plus de 30 m de long, il faut utiliser
un câble d'une section supérieure (par exemple 3 x 2,5 mm
faut réaliser une mise à la terre de sécurité à proximité de l'auto-
matisme.
Note 2 Si le câble BLUEBUS dépasse 30 m, jusqu'à un maximum de 50
m, il faut prévoir un câble 2 x 1mm
Note 3 Ces deux câbles peuvent être remplacés par 1 câble unique de
4 x 0,5 mm
Note 4 En présence de plusieurs barres palpeuses, voir le paragraphe
« Ajout ou enlèvement de dispositifs » (page 45) « Entrée
STOP » pour le type de connexion conseillé.
Note 5 Pour la connexion des barres palpeuses mobiles sur les vantaux
coulissants, il faut utiliser des dispositifs ad hoc qui permettent la
connexion même quand le portail est en mouvement.
a
Avant de procéder à l'installation, préparer les câbles
électriques nécessaires à l'installation et se reporter à la
« Figure 4 » et à ce qui est indiqué au chapitre « CARAC-
TÉRISTIQUES TECHNIQUES » (page 54)
a
Les câbles utilisés doivent être adaptés au type d'envi-
ronnement où est effectuée l'installation
a
Durant la pose des gaines pour le passage des câbles
électriques, tenir compte du fait qu'à cause d'éventuels
dépôts d'eau dans les boîtes de dérivation, les gaines
de raccordement peuvent créer des phénomènes de
condensation à l'intérieur de la centrale qui risquent d'en-
dommager les circuits électroniques
