4 3 3 UTILISATION DES TOUCHES DE LA LOGIQUE DE
COMMANDE
La logique de commande comporte 4 touches : elles ont un comporte-
ment différent selon l'état dans lequel se trouve la logique de commande.
FONCTIONNEMENT EN PROGRAMMATION
A
f
– fait défiler le menu de programmation en avant
– augmente d'un point la valeur du paramètre en cours de modification
B
g
– accède à la configuration du paramètre sélectionné
– confirme la valeur sélectionnée du paramètre choisi
C
h
– fait défiler le menu de programmation en arrière
– diminue d'un point la valeur du paramètre en cours de modification
D
i
– non activé
FONCTIONNEMENT NORMAL
A
f
– effectue une ouverture
B
g
– arrête la manœuvre en cours
– avec moteur arrêté, allume et éteint l'éclairage automatique
– s'il est appuyé pendant 3 secondes, on entre dans le menu de pro-
grammation
C
h
– effectue une fermeture
D
i
– permet de mémoriser ou d'effacer des radio-commandes
34
4 4
ADRESSAGE DES DISPOSITIFS RACCORDÉS
AVEC LE SYSTÈME BLUEBUS
Le système « BlueBUS » permet, à travers l'adressage avec les cavaliers
prévus à cet effet, la reconnaissance des photocellules de la part de la
logique et d'attribuer la fonction correcte de détection.
L'opération d'adressage doit être faite aussi bien sur émetteur (TX) que sur
récepteur (RX) (en plaçant les cavaliers de la même manière) en vérifiant
qu'il n'y a pas d'autres paires de photocellules ayant la même adresse.

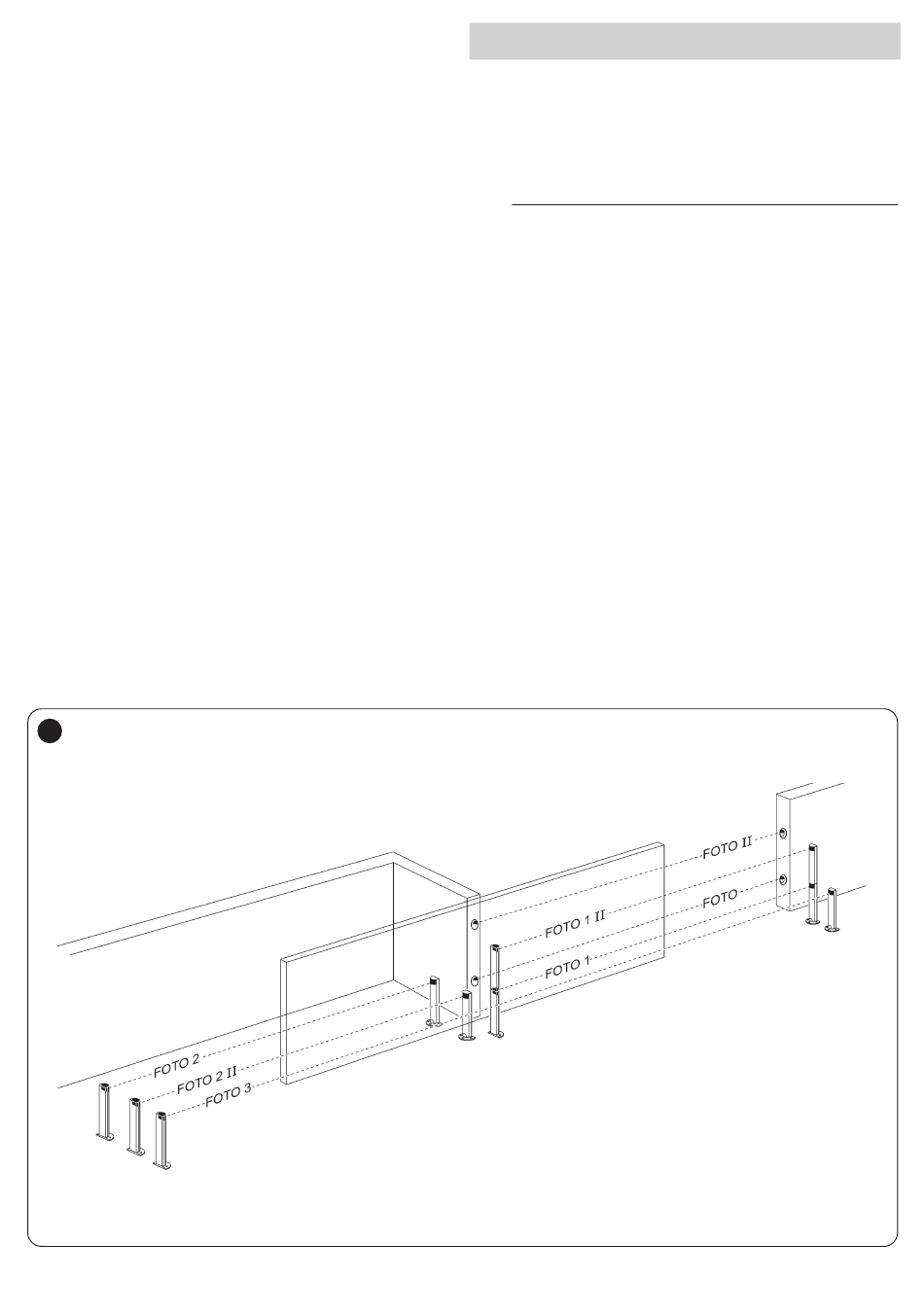

Dans un automatisme pour portails coulissants automatisés, il est possible
d'installer les photocellules comme illustré dans la figure ci-dessous.
m
À la fin de la procédure d'installation ou suite à l'enlè-
vement des photocellules ou d'autres dispositifs, il faut
effectuer la procédure de reconnaissance (voir le para-
graphe « Reconnaissance des dispositifs »)
FRANÇAIS – 17
