CARTES D'EXTENSION
Produit
Description
Caractéristiques d'entrée
IN 3 = contact sec (COM – IN3)
4 Entrée
IN 4 = contact sec (COM – IN4)
MLAE44
4 Sorties
IN 5 = contact sec (COM – IN5)
IN 6 = contact sec (COM – IN6)
2 Entrée
IN 3 = contact sec (COM – IN3)
MLAE22
2 Sorties
IN 4 = contact sec (COM – IN4)
2 Entrée
IN 3 = contact sec (COM – IN3)
MLAE21
1 Sortie
IN 4 = contact sec (COM – IN4)
10 1 5 RECONNAISSANCE D'AUTRES DISPOSITIFS
Normalement, la procédure de reconnaissance des dispositifs connec-
tés au « BlueBUS » et à l'entrée « STOP » est effectuée durant la phase
d'installation ; toutefois, si des dispositifs sont ajoutés ou enlevés, il est
possible d'exécuter de nouveau la reconnaissance.
GND
Stop
63
12V OSE
Bluebus
Aerial
Pour ce faire :
1
appuyer et maintenir enfoncées simultanément les touches
f
et
g
2
relâcher les touches lorsque les led « L1 » et « L2 » clignotent rapi-
dement (après 3 secondes environ)
3
attendre quelques secondes que la centrale de commande termine
la reconnaissance des dispositifs
4
à la fin de cette phase, la led « Stop » doit être allumée, la led « L1 »
et « L2 » doivent être mises hors tension tandis que les led « L1
L8 » s'allument selon l'état des fonctions ON-OFF qui représentent.
m
Après avoir ajouté ou enlevé des dispositifs, il faut effec-
tuer de nouveau l'essai de l'automatisme suivant les indi-
cations du paragraphe « Essai de mise en service »
10 1 7 ÉCLAIRAGE AUTOMATIQUE
VOYANT D'ÉTAT
Lumière blanche*
Allumée
Allumée 3 secondes
Éteinte
* Accessoire disponible uniquement pour ROBUS RBS600HS.
46 – FRANÇAIS
L'automatisme est en mouvement ou vient de s'arrêter. Elle s'éteindra d'elle-même après le temps programmé.
Exécution de la Commande de verrouillage automatisme exécutée.
Fonctionnement normal / moteur arrêté en attente de commande.
Caractéristiques de sortie
OUT3 = Open Drain (maxi 10 W = 24 V - 0,4 A)
OUT4 = Open Drain (maxi 10 W = 24 V - 0,4 A)
OUT5 = Open Drain (maxi 10 W = 24 V - 0,4 A)
OUT6 = Open Drain (maxi 10 W = 24 V - 0,4 A)
OUT3 = Open Drain (maxi 10 W = 24 V - 0,4 A)
OUT4 = contact sec avec relais en échange (230Vca – 5A)
OUT3 = Open Drain (maxi 10 W = 24 V - 0,4 A)
10 1 6 CONNEXION D'UN RÉCEPTEUR RADIO DE TYPE SM
(ACCESSOIRE EN OPTION)
La logique de commande dispose d'un logement pour accueillir les ré-
cepteurs radio avec fiche SM (accessoires en option) appartenant à
la famille OXI, OXIBD, etc. qui permettent la commande à distance de la
logique de commande au moyen d'émetteurs radio.
Avant d'installer un récepteur, inhiber le fonctionnement de la radio interne
(voir le paragraphe « Programmation du premier niveau (ON-OFF) »)
et débrancher l'alimentation électrique de la logique de commande.

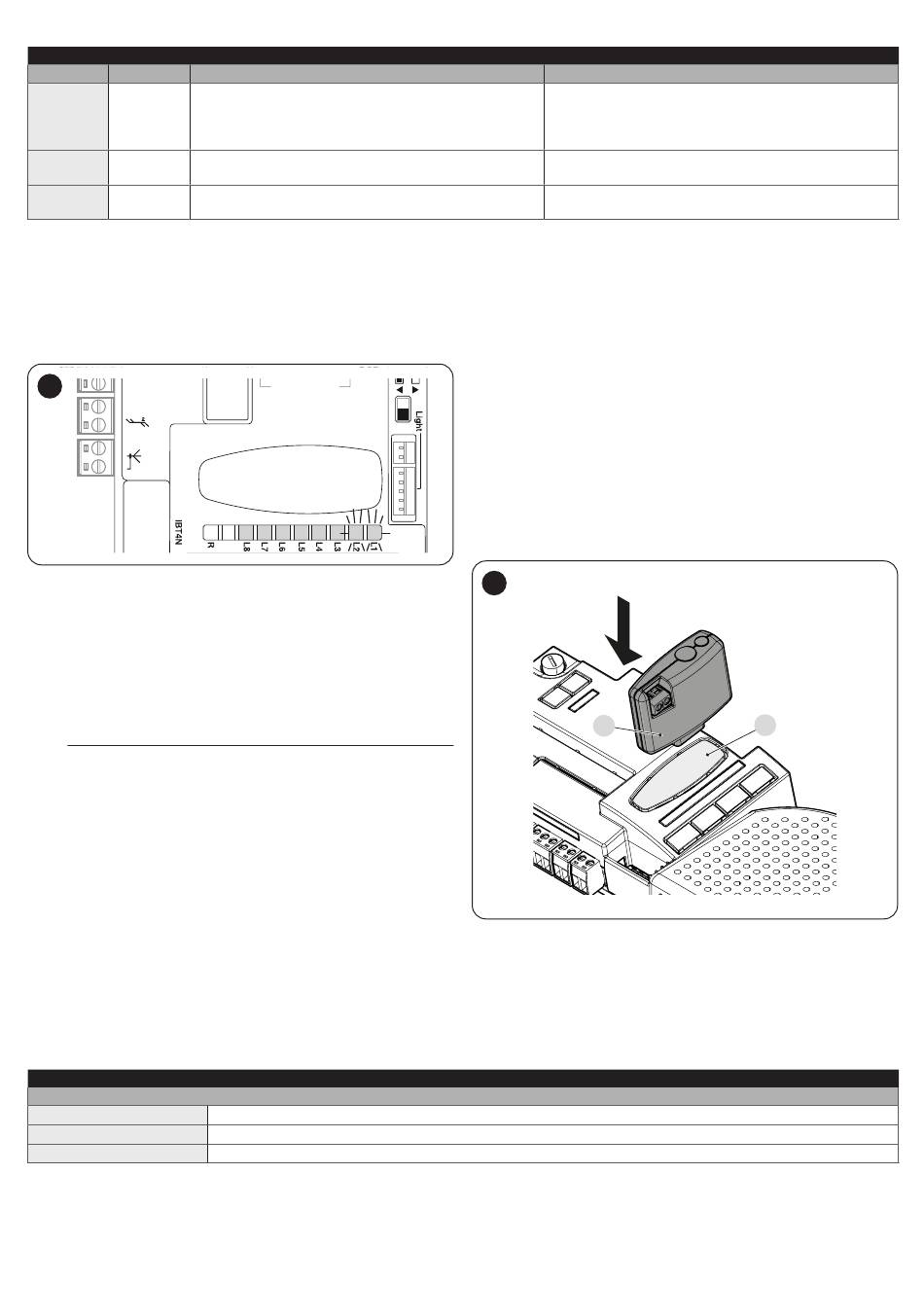

Pour installer un récepteur : Figure 64
1
inhiber le fonctionnement de la radio interne (voir le paragraphe «
Programmation du premier niveau (ON-OFF) »)
2
enlever la partie prédécoupée (A)
3
placer le récepteur (B) dans le logement prévu à cet effet sur la
carte électronique de la logique de commande
4
alimenter la logique de commande
64
B
Pour les commandes disponibles et les modes de mémorisation, se réfé-
rer aux modes prévus pour la programmation du récepteur radio intégré.
(voir le chapitre « PROGRAMMATION RADIO »).
Tableau 31
A
Tableau 32
