2
DESCRIPTION DU PRODUIT
2
DESCRIPTION DU PRODUIT
ROBUS est une ligne d'opérateurs électromécaniques irréversibles destinés à l'automatisation de portails coulissants.
Ils sont équipés d'une logique de commande électronique et d'un connecteur avec fiche type « SM » pour récepteurs type OXI ou OXIBD (voir le para-
graphe « Connexion d'un récepteur radio de type SM (accessoire en option) »).
Les branchements électriques vers les dispositifs extérieurs sont simplifiés grâce à l'utilisation de « BLUEBUS », une technique qui permet de connecter
plusieurs dispositifs avec 2 fils seulement.
ROBUS fonctionne à l'énergie électrique. En cas de coupure de courant, il est possible d'effectuer le déverrouillage à l'aide d'une clé spéciale et de
manœuvrer manuellement l'automatisme. Il est aussi possible d'utiliser l'accessoire batterie tampon en option PS124 qui permet certaines manœuvres
même sans courant.
a
Toute autre utilisation que celle décrite et dans des conditions ambiantes différentes de celles indiquées dans ce guide doit
être considérée comme inappropriée et interdite !
COMPARAISON DES CARACTÉRISTIQUES ESSENTIELLES D'OPÉRATEUR ROBUS
Limite vantail (m)
Limite poids (kg)
Alimentation (V)
Absorption (A)
Puissance (W)
Vitesse (m/s)
Couple maximum au démarrage (Nm)
qui correspond à la force (N)
Couple nominal (Nm)
qui correspond à la force (N)
Cycle de travail (cycles/heure)
- longueur du vantail jusqu'à 4 m
- longueur du vantail jusqu'à 8 m
Indice de protection (IP)
Température ambiante d'utilisation (°C)
Dimensions (mm)
Poids (kg)
Logique de commande
2 1
LISTE DES COMPOSANTS DU PRODUIT

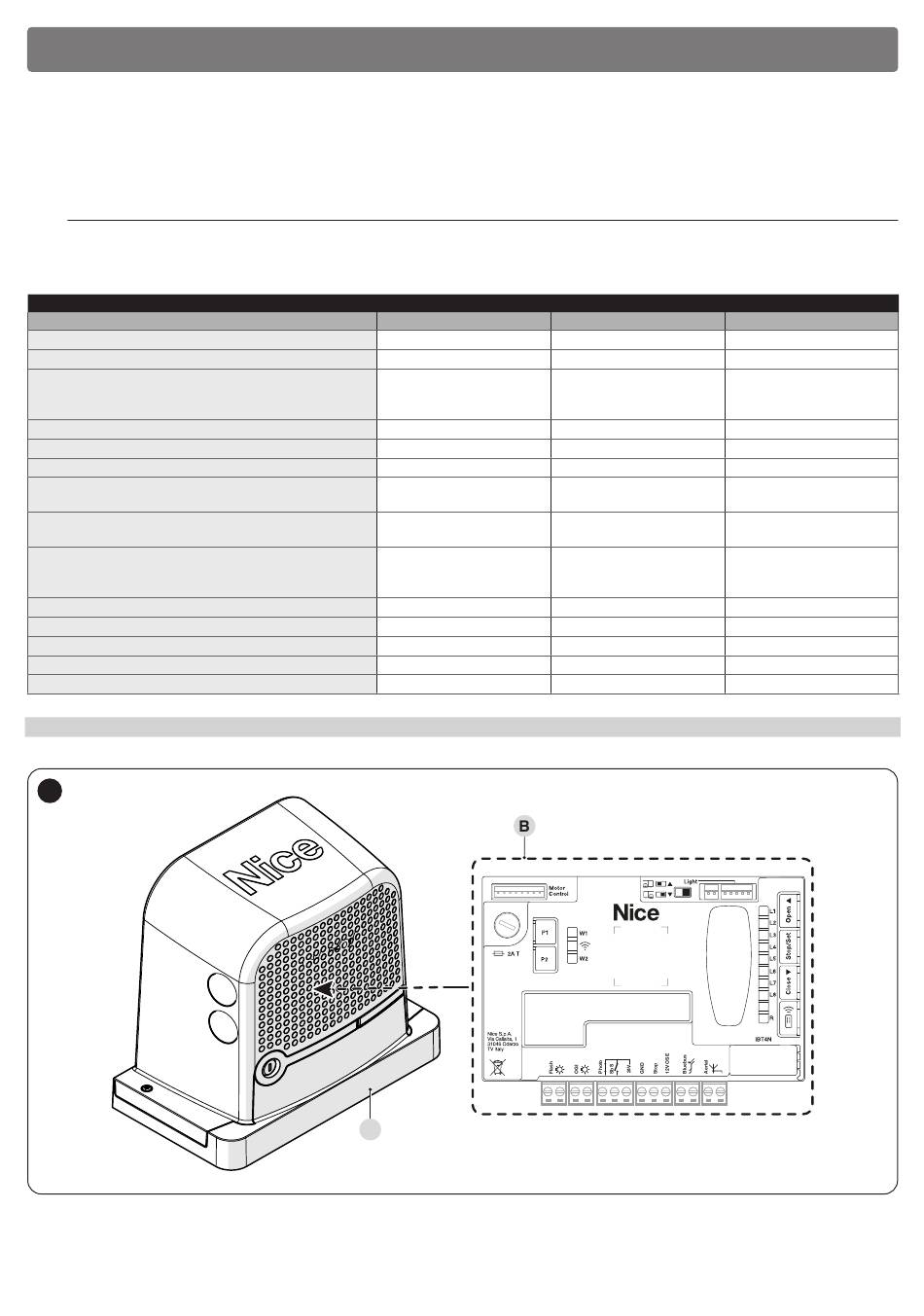

La « Figure 1 » représente les parties principales qui composent ROBUS.
1
A
Corps de l'opérateur
B
Centrale de commande
ROBUS 400
8
400
230 (RB400)
120 (RB400/V1)
250 (RB400/AU01)
1,1
250
0,34
9.3
310
3,6
120
35
20
44
-20...+55
340 x 220 x 303 h
11,2
MCU1
A
ROBUS 600
8
600
230 (RB600)
120 (RB600/V1)
120 (RB600HS/V1)
250 (RB600/AU01)
250 (RB600HS/AU01)
2,1
450
0,34
9,3
310
9
300
40
20
44
-20...+55
340 x 220 x 303 h
11,2
MCU1
+
-
Tableau 1
ROBUS 600 HS
8
600
230 (RB600HS)
3,1
450
0,44
9,3
310
5,9
196
40
20
44
-20...+55
340 x 220 x 303 h
11,2
MCU4
FRANÇAIS – 5
