4 3
SCHÉMA ET DESCRIPTION DES CONNEXIONS

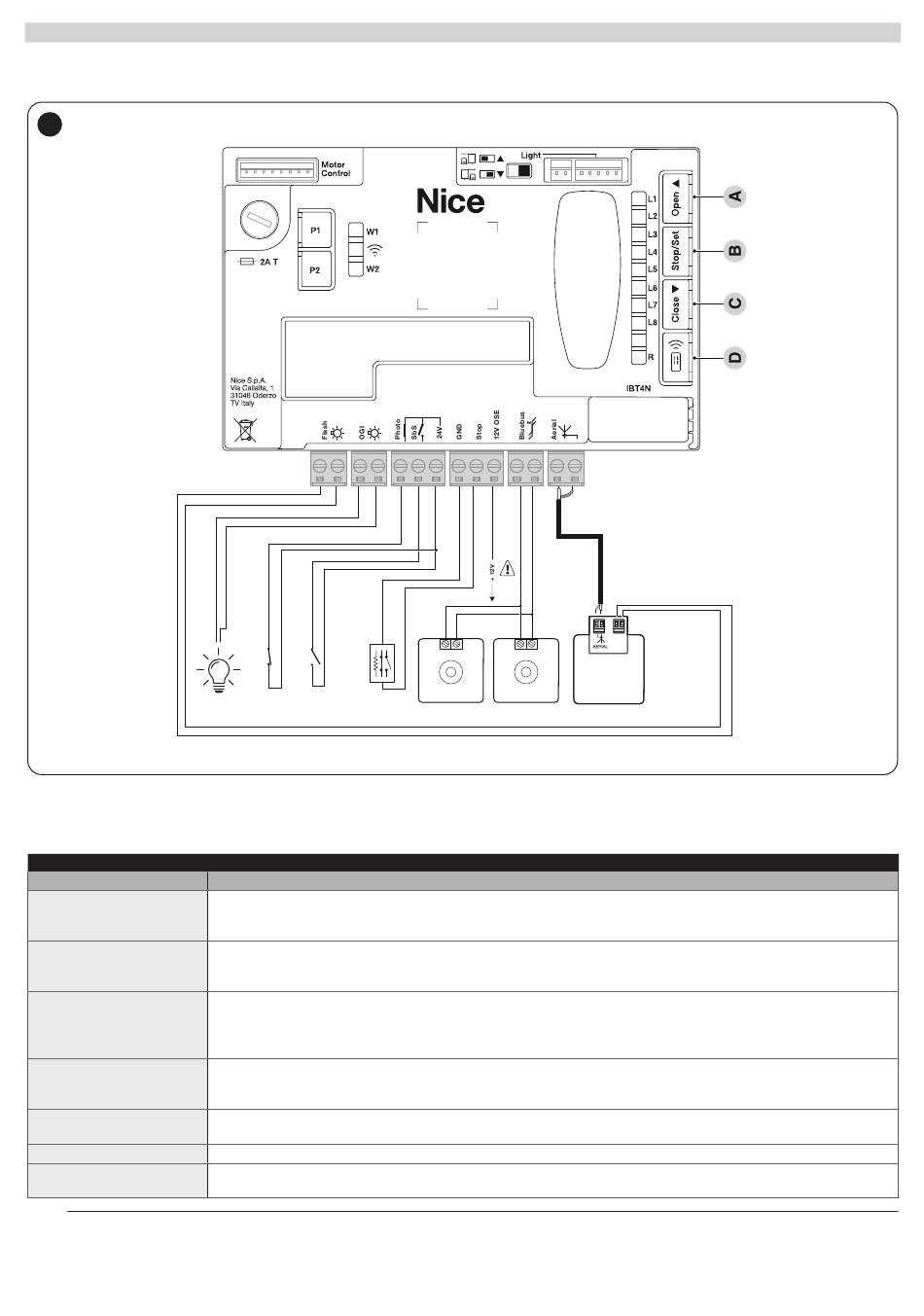

4 3 1 SCHÉMA DES CONNEXIONS
33
4 3 2 DESCRIPTION DES CONNEXIONS
BRANCHEMENTS ÉLECTRIQUES
Bornes
FLASH
(sortie limitée à 10W - 24V)
OGI
(sortie limitée à 10W - 24V)
BLUEBUS
STOP
SbS
ANTENNA
a
Attention : 12 V utilisable uniquement pour les barres palpeuses optiques (OSE) (max 15 mA)
16 – FRANÇAIS
NO
NO
NC
NC
8K2
SBS
STOP
OGI
Description
Cette sortie est programmée par défaut pour commander un Clignotant. La sortie peut être programmée via toutes les
interfaces compatibles (voir le chapitre « PROGRAMMATION DE LA LOGIQUE DE COMMANDE »). Les modes de
configuration de la sortie sont listés dans le chapitre « Tableau 42 ».
Cette sortie est programmée par défaut pour commander le Voyant portail ouvert. La sortie peut également être
programmée à l'aide des touches de la logique de commande (voir le chapitre « PROGRAMMATION DE LA LOGIQUE
DE COMMANDE »). Les modes de configuration de la sortie sont listés dans le chapitre « Tableau 43 ».
Des dispositifs compatibles peuvent être raccordés sur cette borne. Ils sont tous raccordés en parallèle avec seulement
deux conducteurs sur lesquels transitent aussi bien l'alimentation électrique que les signaux de communication.
D'autres informations sur BlueBUS se trouvent dans le paragraphe « Adressage des dispositifs raccordés avec le
système BlueBUS ».
Entrée pour les dispositifs qui bloquent ou éventuellement arrêtent la manœuvre en cours. En adoptant certaines solutions
sur l'entrée, il est possible de connecter des contacts de type « Normalement Fermé », de type « Normalement Ouvert » ou
un dispositif à résistance constante ou encore de type optique (voir le paragraphe « Entrée STOP »).
Entrée pour dispositifs qui commandent le mouvement en mode Pas à Pas ; il faut raccorder des contacts de type
« Normalement Ouvert ».
Entrée pour les dispositifs de sécurité. Il est possible d'y connecter des contacts du type « normalement fermé ».
Entrée de raccordement de l'antenne pour le récepteur radio ; l'antenne est incorporée sur le clignotant, autrement il est
possible d'utiliser une antenne externe.
+
-
*
Bluebus
Bluebus
RX
TX
FLASH
Tableau 5
