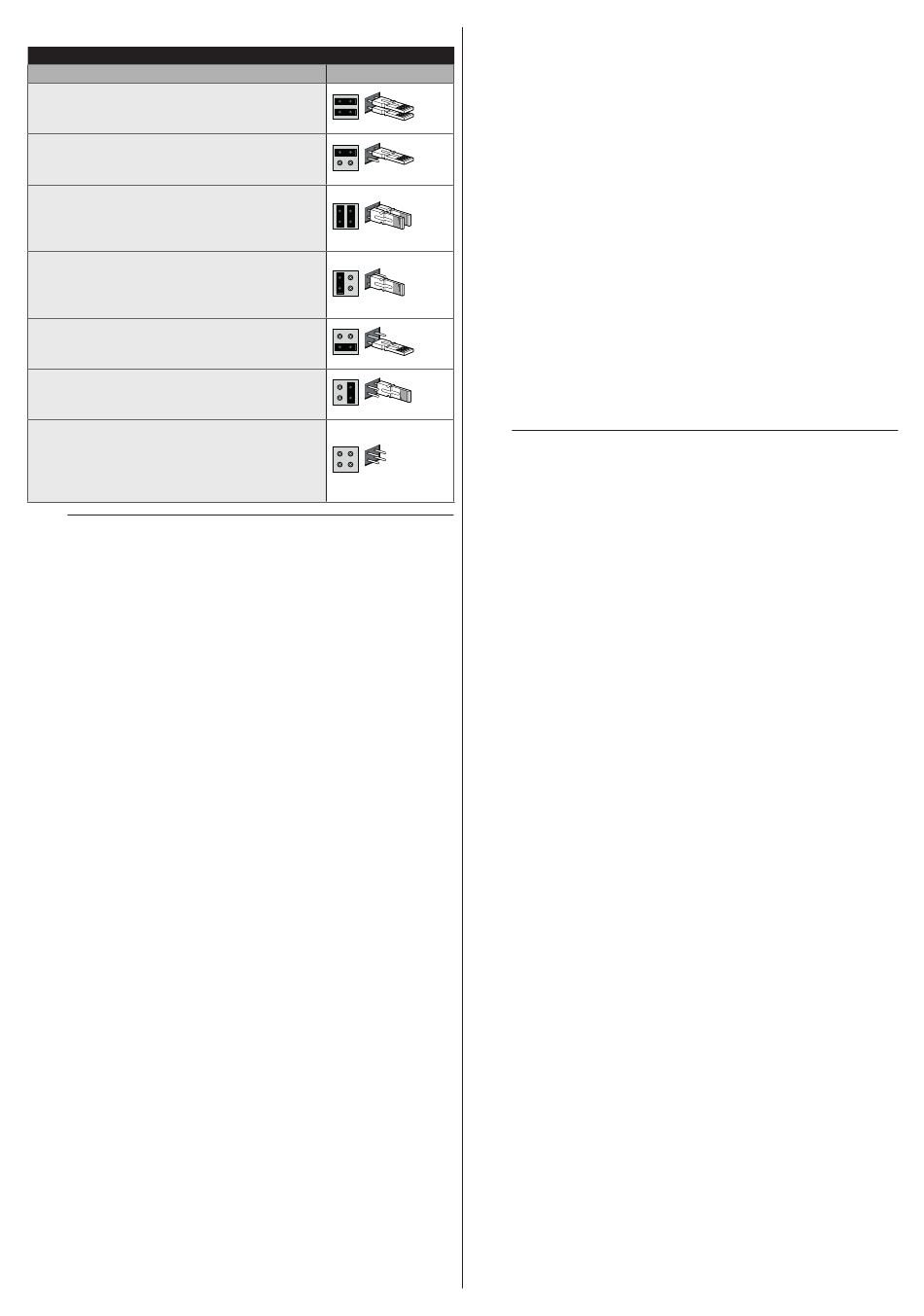

ADRESSES DES PHOTOCELLULES
Photocellule
FOTO (PHOTO)
Photocellule externe h = 50 cm avec
intervention en fermeture
FOTO II (PHOTO II)
Photocellule externe h = 100 cm avec
intervention en fermeture
FOTO 1 (PHOTO 1)
Photocellule intérieure h = 50 cm avec
intervention en fermeture (arrête et inverse le
mouvement)
FOTO 1 II (PHOTO 1 II)
Photocellule intérieure h = 100 cm avec
intervention en fermeture (arrête et inverse le
mouvement)
FOTO 2 (PHOTO 2)
Cellule photoélectrique extérieure avec
intervention à l'ouverture
FOTO 2 II (PHOTO 2 II)
Photocellule intérieure avec intervention en
ouverture
FOTO 3 (PHOTO 3)
Photocellule unique qui couvre tout
l'automatisme Bloque le mouvement et
rouvre l'automatisme jusqu'à libération de la
photocellule
a
L'installation de PHOTO 3 avec PHOTO II demande que
la position des éléments qui composent la photocellule
(émetteur-récepteur) respecte la recommandation don-
née dans le manuel d'instructions des photocellules
18 – FRANÇAIS
4 4 1 PHOTODÉTECTEUR FT210B
Tableau 6
Le photodétecteur FT210B réunit dans un seul dispositif un système de
limitation de la force (type C suivant la norme EN12453) et un détecteur
Position des cavaliers
de présence qui détecte les obstacles présents sur l'axe optique entre
l'émetteur TX et le récepteur RX (type D suivant la norme EN12453). Dans
le photodétecteur FT210B, les signaux de l'état de la barre palpeuse sont
envoyés à travers le rayon de la photocellule en intégrant les 2 systèmes
dans un seul dispositif. La partie émettrice située sur la partie mobile est
alimentée par des batteries, ce qui permet d'éliminer les systèmes de
connexion, peu esthétiques ; les circuits spéciaux réduisent la consom-
mation de la batterie pour garantir jusqu'à 15 ans de durée (voir les détails
sur la durée estimée dans les instructions du produit).
Un seul dispositif FT210B associé à une barre palpeuse (TCB65 par
exemple) permet d'atteindre le niveau de sécurité du « bord primaire » re-
quis par la norme EN12453 pour n'importe quel « type d'utilisation » et
« type d'activation ».
Le photodétecteur FT210B associé aux barres palpeuses « à variation de
résistance » (8,2 kΩ), maintient la sécurité en cas de défaillance (catégorie
3 respectant la norme EN 13849-1). Il dispose d'un circuit anticollision qui
évite les interférences avec d'autres détecteurs même s'ils ne sont pas
synchronisés et permet d'ajouter d'autres photocellules ; par exemple, en
cas de passage de véhicules lourds où l'on place normalement une deu-
xième photocellule à 1 m du sol.
l
Pour tout renseignement supplémentaire sur les moda-
lités de connexion et d'adressage, voir le manuel d'ins-
tructions de FT210B
