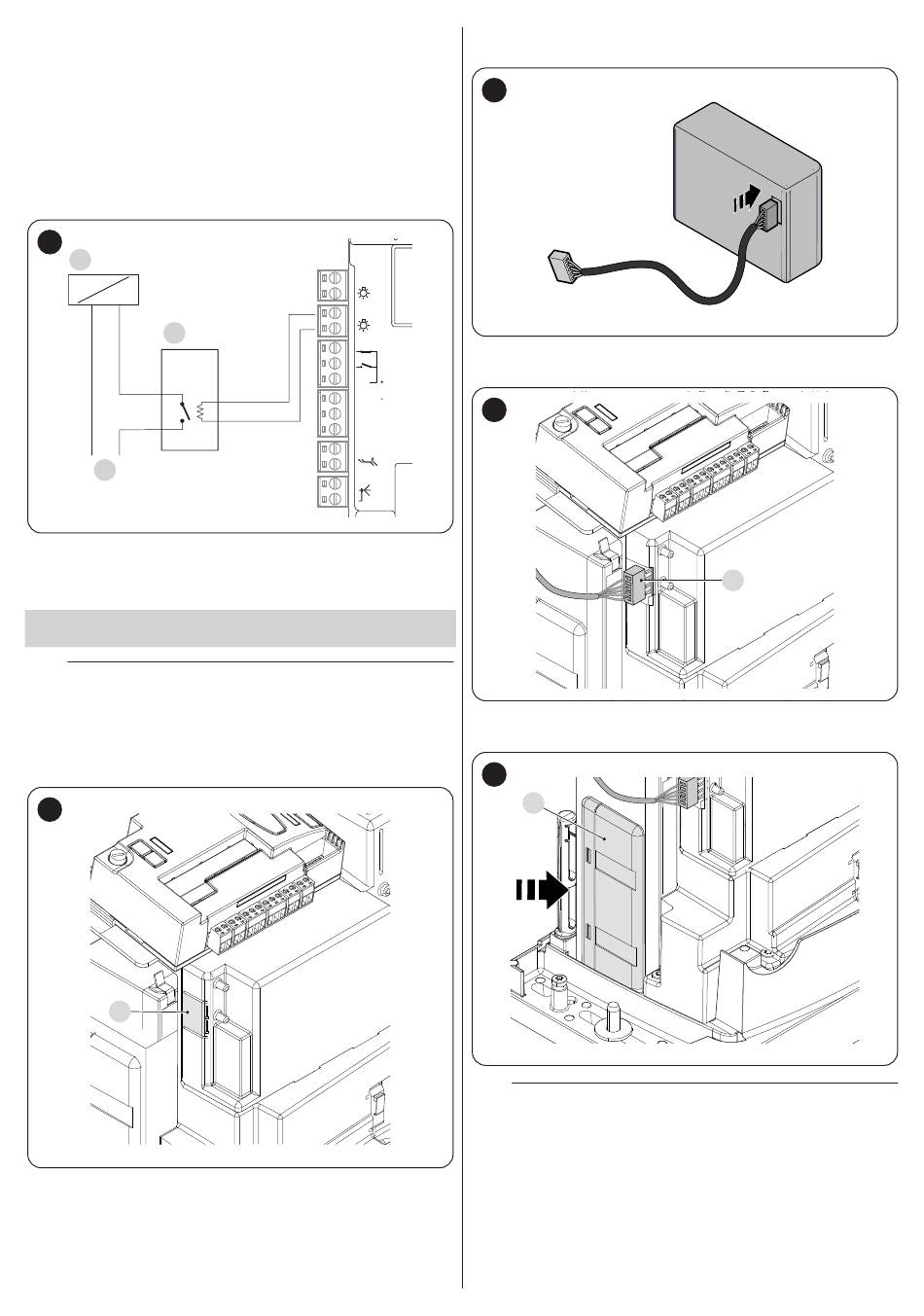

10 1 10 SERRURE ÉLECTRIQUE
La sortie OGI, par défaut, est active pour la fonction OGI (voyant Portail
Ouvert = Open Gate Indicator), mais il est possible de la programmer pour
commander une serrure électrique (voir le paragraphe « Programmation
deuxième niveau (paramètres réglables) » à la page 33).
Durant la manœuvre d'ouverture, la sortie est activée pendant 2 secondes.
Lors de la manœuvre de fermeture, la sortie n'est pas activée : la serrure
électrique doit donc se réenclencher mécaniquement.
La sortie ne peut pas contrôler directement la serrure électrique mais seu-
lement une charge de 24V c 10W.
La sortie doit s'interfacer avec un relais, comme indiqué sur la figure.
67
A
B
C
A Serrure électrique
B Relais 24V c en soutien
C Alimentation de la serrure électrique
10 2 CONNEXION ET INSTALLATION DE
L'ALIMENTATION DE SECOURS
f
Le raccordement électrique de la batterie à la centrale
doit être effectué seulement après avoir terminé toutes
les phases d'installation et de programmation, car la bat-
terie représente une alimentation électrique d'urgence
Pour installer et connecter la batterie :
1
retirer l'élément prédécoupé (A) («Figure 68")
68
A
2
connecter le câble approprié au connecteur de la batterie tampon
(PS124) («Figure 69")
69
Flash
OGI
3
insérer le connecteur (C) correspondant sur le connecteur sortant
SbS
du logement moteur («Figure 70")
24V
GND
70
Stop
12V OSE
Bluebus
Aerial
4
insérer la batterie tampon (D) dans le logement prévu à cet effet à
l'intérieur de la coque du moteur («Figure 71").
71
D
a
Attention ! Si la batterie tampon est utilisée, la fonction
Veille « Tout » ne doit pas être utilisée
C
FRANÇAIS – 49
