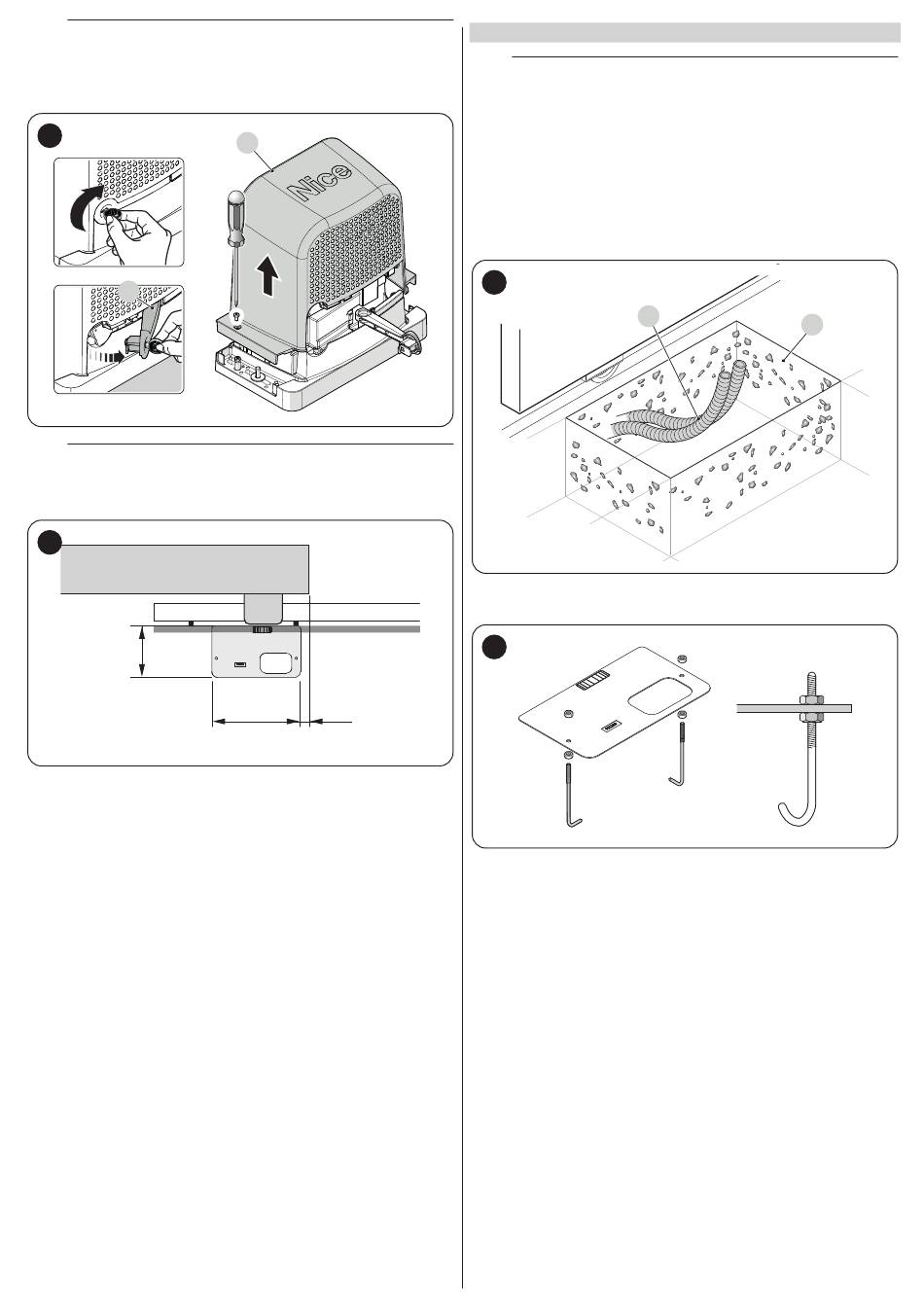

Avant de procéder à l'installation ouvrir le crochet de re-
tenue (A) et retirer le couvercle (B) en desserrant les vis
de fixation après avoir déverrouillé manuellement le mo-
teur à l'aide de la clé fournie
5
A
a
Avant de procéder à l'installation, vérifier l'encombre-
ment de l'opérateur en se référant à la « Figure 2 » et aux
cotes d'installation « Figure 6 »
6
195 mm
10 – FRANÇAIS
B
336 mm
0÷50 mm
3 6
INSTALLATION DE L'OPÉRATEUR
a
Une installation incorrecte peut causer de graves bles-
sures aux personnes qui effectuent le travail et à celles
qui utiliseront le produit
Avant de commencer l'assemblage de l'automatisme,
faire les contrôles préliminaires décrits aux paragraphes
« Vérifications préliminaires avant l'installation » (page 6)
et « Limites d'utilisation du produit » (page 6)
Pour installer ROBUS:
1
creuser la tranchée (A) et prévoir les tuyaux (B) pour les câbles
électriques («Figure 7")
7
B
2
Fixer les deux pattes de fixation à la plaque de fondation ; un écrou
supérieur et un écrou inférieur («Figure 8")
8
A
