8

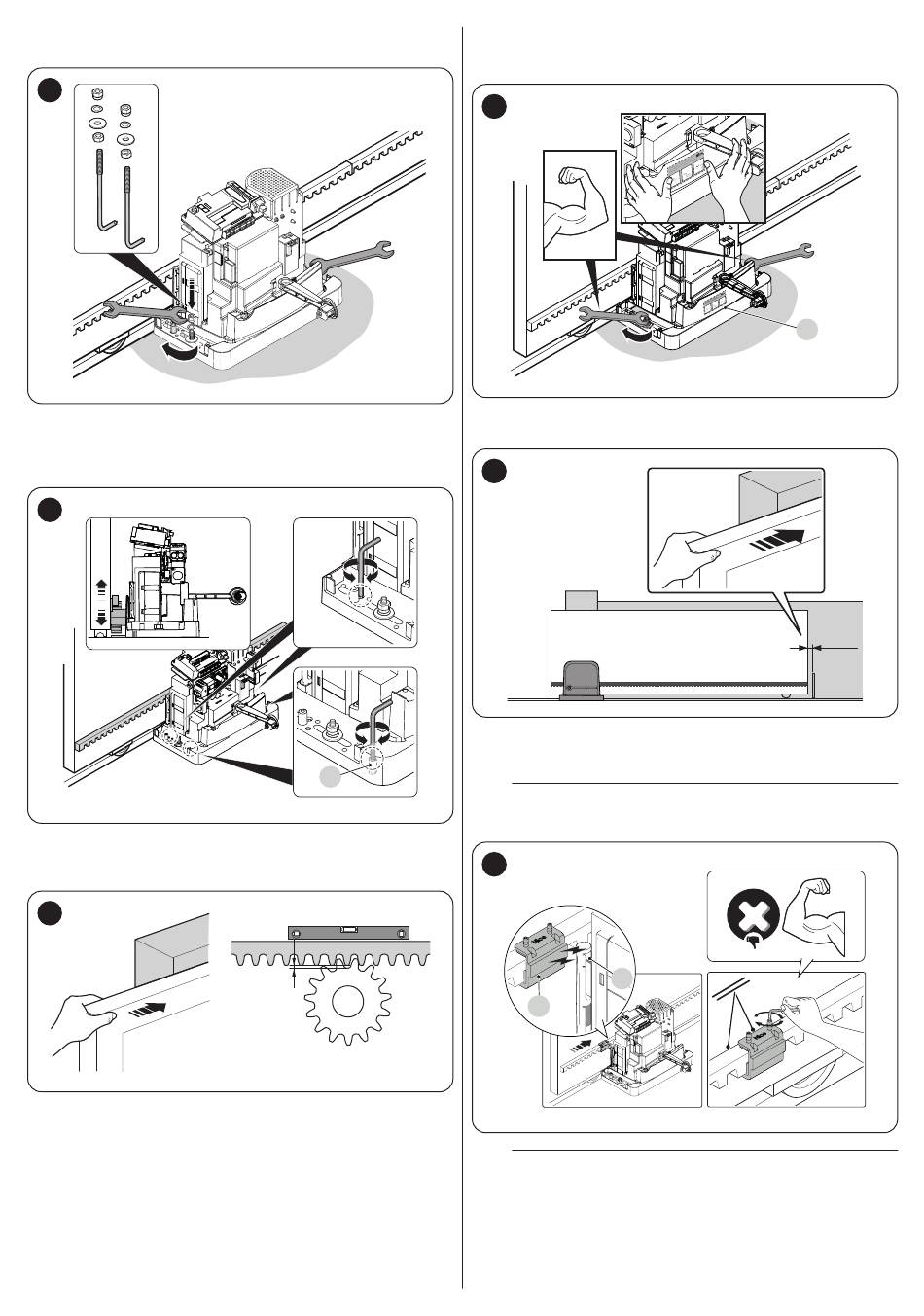

appliquer les rondelles et les écrous fournis en les vissant légère-
ment («Figure 15")
15
9
régler la hauteur de l'opérateur à l'aide des goujons de réglage (H)
et positionner le pignon à environ 1 ou 2 mm par rapport à la cré-
maillère afin d'éviter que le poids du vantail ne pèse sur l'opérateur
(«Figure 16")
16
10
ouvrir et fermer manuellement le vantail du portail et vérifier qu'il
coulisse sans frictions. Contrôler également que la crémaillère est
toujours alignée avec le pignon («Figure 17")
17
12 – FRANÇAIS
H
2 mm
11
serrer fermement les écrous de montage de l'opérateur à la plaque
de fondation et apposer l'autocollant (I) contenant les consignes de
débrayage («Figure 18")
18
12
ouvrir manuellement le vantail du portail en laissant 2/3 cm par rap-
port à la butée mécanique («Figure 19")
19
13
appliquer la patte de fin de course (L) à la crémaillère, le plus près
possible du capteur (M) et la fixer à l'aide des écrous prévus à cet
effet («Figure 20")
a
Ne pas exercer de pression excessive lors de la fixation
de la patte de fin de course.
20
M
L
a
La patte de fin de course avec son aimant ne doit pas être
aligné avec le capteur En cas d'alignement, la portée de
ce dernier serait faible et le portail risquerait de ne pas
s'arrêter correctement
I
2-3 cm
