INFORMATIONS COMPLÉMENTAIRES
10
(Accessoires)
10
INFORMATIONS COMPLÉMENTAIRES (Accessoires)
10 1 AJOUT OU ENLÈVEMENT DE DISPOSITIFS
Il est possible d'ajouter ou d'enlever à tout moment des dispositifs à un
automatisme. En particulier, à « BlueBUS » et à l'entrée « STOP », on
peut connecter différents types de dispositifs comme l'indiquent les pa-
ragraphes suivants.
m
Après avoir ajouté ou enlevé des dispositifs, il faut pro-
céder de nouveau à la reconnaissance des dispositifs
suivant les indications du paragraphe « Reconnaissance
d'autres dispositifs »
10 1 1 BLUEBUS
BlueBUS est une technologie qui permet d'effectuer les raccordements
des dispositifs compatibles avec seulement deux conducteurs sur les-
quels transitent aussi bien l'alimentation électrique que les signaux de
communication. Tous les dispositifs sont raccordés en parallèle sur les
2 mêmes conducteurs de BlueBUS sans devoir respecter une polarité
quelconque ; chaque dispositif est reconnu individuellement car au cours
de l'installation le système lui attribue une adresse univoque.
Il est par exemple possible de connecter à BlueBUS : des photocellules,
des dispositifs de sécurité, des boutons de commande, des voyants de
signalisation, etc. La centrale de commande reconnaît un par un tous les
dispositifs raccordés à travers une procédure de reconnaissance adé-
quate et est en mesure de détecter de manière extrêmement sûre toutes
les anomalies éventuelles.
Pour cette raison, à chaque fois qu'on ajoute ou qu'on enlève un dispositif
connecté à BlueBUS, il faudra effectuer la procédure de reconnaissance
décrite dans le paragraphe « Reconnaissance d'autres dispositifs »
dans la centrale de commande.
10 1 2 ENTRÉE STOP
STOP est l'entrée qui provoque l'arrêt immédiat de la manœuvre suivi
d'une brève inversion. On peut connecter à cette entrée des dispositifs
avec sortie à contact normalement ouvert « NO », normalement fermé
« NF » ou des dispositifs avec sortie à résistance constante 8,2 kΩ, par
exemple des barres palpeuses.
Durant la phase de reconnaissance, la centrale reconnaît le type de dispo-
sitif connecté à l'entrée STOP et, durant l'utilisation normale de l'automa-
tisme, la centrale commande un Stop lorsqu'elle détecte une variation par
rapport à l'état reconnu.
En adoptant certaines solutions, on peut connecter à l'entrée STOP plus
d'un dispositif, même de type différent :
– Plusieurs dispositifs NO peuvent être connectés en parallèle entre eux
sans aucune limite de quantité.
– Plusieurs dispositifs NF peuvent être connectés en parallèle entre eux
sans aucune limite de quantité.
– Deux dispositifs avec sortie à résistance constante 8,2 kΩ peuvent
être raccordés en parallèle ; s'il y a plus de 2 dispositifs, tous doivent
être connectés en « cascade » avec une seule résistance terminale de
8,2 kΩ.
– Il est possible de combiner NO et NF en mettant les deux contacts en
parallèle, en prenant la précaution de mettre en série au contact NF
une résistance de 8,2 kΩ (cela donne aussi la possibilité de combiner 3
dispositifs : NO, NF et 8,2 kΩ).
Si l'entrée STOP est utilisée pour connecter des dispositifs ayant des fonc-
tions de sécurité, seuls les dispositifs avec sortie à résistance constante
8,2 kΩ garantissent la catégorie 3 de sécurité contre les pannes selon la
norme EN 954-1.
10 1 3 CARTES D'EXTENSION D'E/S (ACCESSOIRE EN
OPTION)
La logique de commande est prédisposée pour accueillir plusieurs ver-
sions de modules d'extension E/S qui rendent disponibles des entrées
et des sorties supplémentaires. Chaque entrée/sortie supplémentaire est
personnalisable tout comme une entrée/sortie physique de la logique de
commande.
Chaque fois qu'une carte d'extension est insérée ou retirée, il faut effectuer
la procédure d'« acquisition du dispositif » : dans le cas contraire, le
mouvement du moteur reste limité à « action maintenue ».
m
L'ajout et le retrait des cartes d'extension doivent tou-
jours être effectués en l'absence d'alimentation élec-
trique (en retirant le fusible F2 et l'éventuelle batterie)

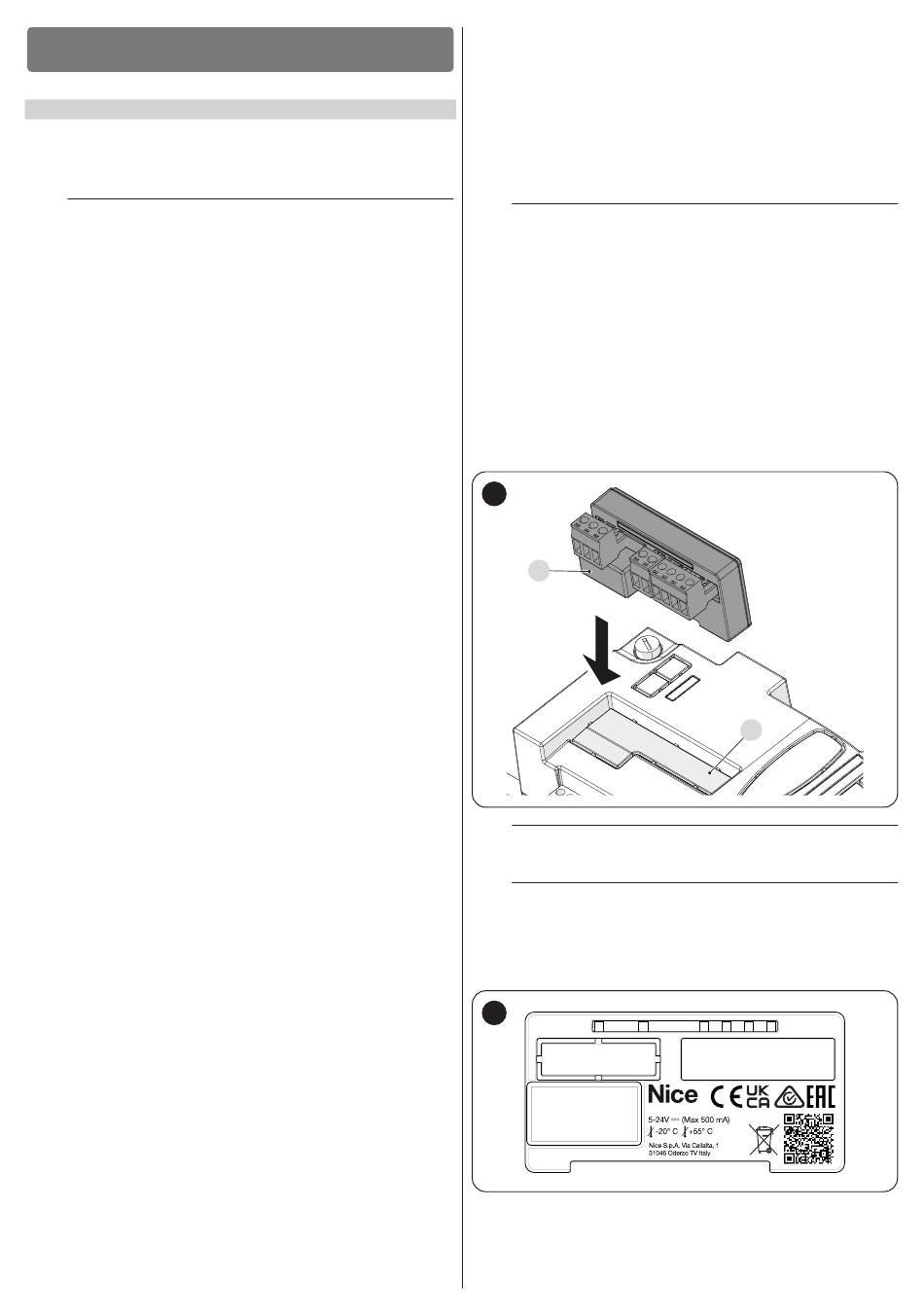

Pour ajouter la carte d'extension :
1
débrancher l'alimentation de la logique de commande
2
enlever la partie prédécoupée (A)
3
placer l'extension (B) dans le logement prévu à cet effet sur la carte
électronique de la logique de commande.
4
alimenter la logique de commande
5
répéter la reconnaissance des dispositifs comme décrit dans le pa-
ragraphe « Reconnaissance d'autres dispositifs ».
10 1 4 CARTES D'EXTENSION D'E/S (ACCESSOIRE EN
OPTION)
61
B
a
Attention ! Dans certains modèles, la carte d'extension
est fournie en standard
a
Attention ! Vérifier la consommation électrique de la lo-
gique de commande et de la carte d'extension Ne pas
dépasser la puissance maximale autorisée
Le manuel spécifique de la carte d'extension est disponible en ligne. Ca-
drer le code QR de la carte avec votre smartphone.
62
A
FRANÇAIS – 45
