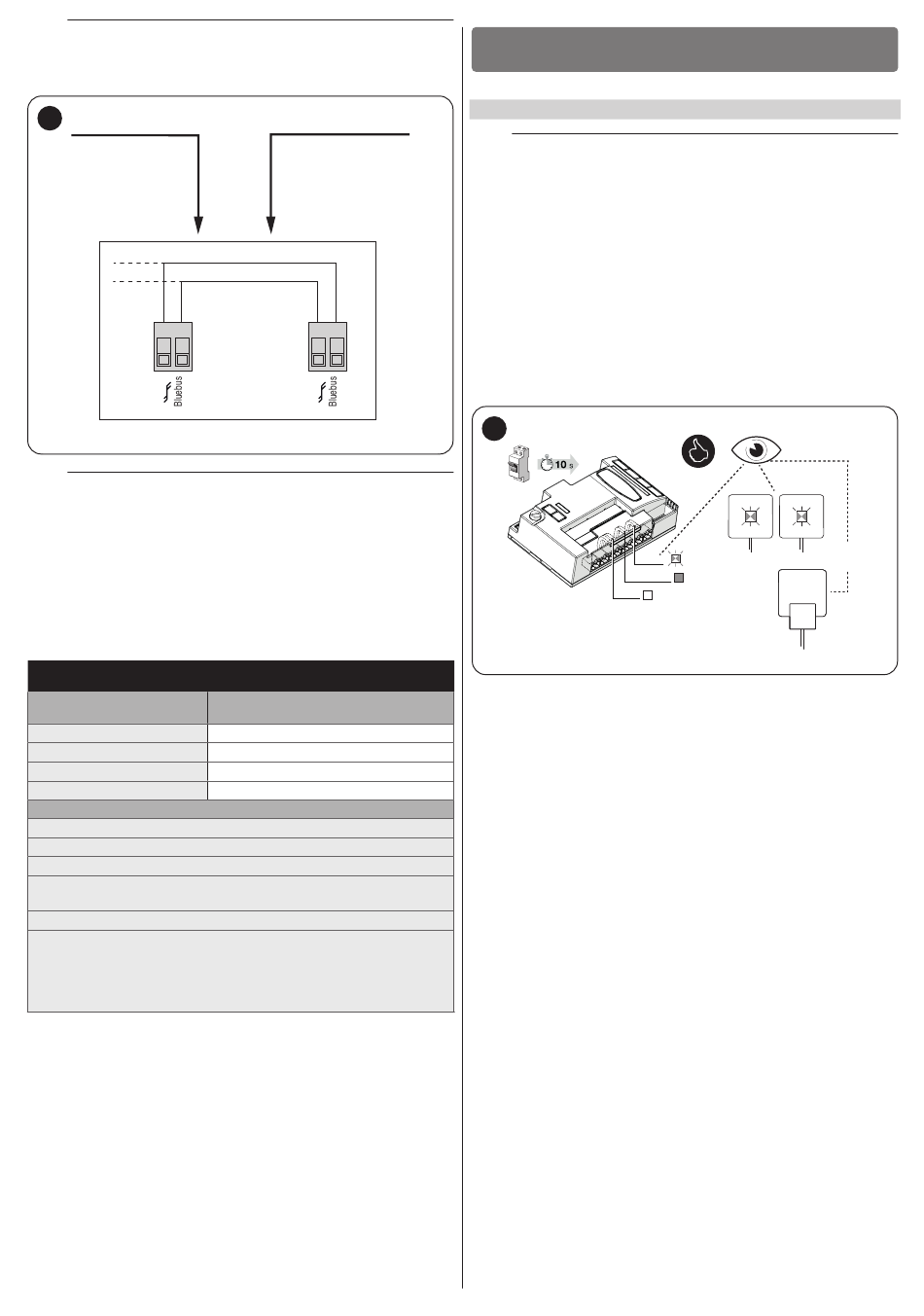

a
En mode Slave sur des produits de la génération précé-
dente (RBA3), les câbles de connexion Bluebus entre les
deux moteurs doivent être inversés
37
Bluebus
MASTER
1
2
a
Lors de la connexion de 2 ROBUS en mode Master-Slave
faire attention aux points suivants :
– Tous les dispositifs doivent être connectés sur ROBUS Master
y compris le récepteur radio
– Si l'on utilise des batteries tampon, chaque moteur doit avoir
la sienne
– Toutes les programmations sur le ROBUS Slave sont ignorées
(celles de ROBUS Master prédominent) sauf celles qui figurent
dans le « Tableau 7».
PROGRAMMATIONS SUR DES ROBUS SLAVE INDÉPENDANTS DU ROBUS
MASTER
Fonctions premier niveau
(fonctions ON-OFF)
Stand-by
Démarrage
Mode Slave
Sur le Slave, il est possible de connecter :
• un clignotant spécifique (Flash)
• un Voyant Portail Ouvert (OGI) spécifique
• une barre palpeuse (Stop) spécifique
• un dispositif de commande (Sbs) spécifique qui commande
l'ouverture du vantail Slave
Dans le Slave, l'entrée Photo n'est pas utilisée Les paramètres de
fermeture automatique, de fermeture immédiate après passage
devant photocellule, de fermeture dans tous les cas et de pré-
clignotement sont désactivés La radio interne est également
inhibée
20 – FRANÇAIS
Bluebus
SLAVE
1
2
Fonctions second niveau (paramètres
réglables)
Vitesse moteur
Sortie OGI
Force moteur
Liste erreurs
VÉRIFICATIONS FINALES ET MISE EN
5
SERVICE
5
VÉRIFICATIONS FINALES ET MISE EN SERVICE
5 1
BRANCHEMENT AU SECTEUR
a
Le branchement au secteur doit être effectué par du per-
sonnel expert et qualifié en possession des caractéris-
tiques requises et dans le plein respect des lois, normes
et réglementations
Dès que le produit est alimenté, il est conseillé de faire quelques vérifica-
tions élémentaires :
1
vérifier que la led BlueBUS clignote régulièrement à la fréquence
d'un clignotement à la seconde.
2
vérifier que les led sur les photocellules clignotent elles aussi (aussi
bien sur émetteur que sur transmetteur) ; la fréquence de clignote-
ment n'est pas significative, elle est liée à d'autres facteurs.
3
vérifier que le clignotant et le voyant d'état connectés à la sortie
FLASH sont bien éteints.
4
vérifier que la led Photo NF est éteinte.
5
vérifier que l'éclairage automatique est éteint. (si présent)
38
ON
Tableau 7
Dans le cas contraire, couper immédiatement l'alimentation de La centrale
de commande et contrôler plus attentivement les branchements élec-
triques.
D'autres informations utiles pour la recherche et le diagnostic des pannes
sont fournies dans le paragraphe « Résolution des problèmes » (page
38).
TX
BlueBus
stop NO-NC-8k2
Photo NC
RX
OFF
FLASH
