4 5
MODE « SLAVE »
a
Compatibilité garantie avec deux produits de la génération actuelle ou avec un de la génération actuelle et un de la précé-
dente (non antérieure à janvier 2019)
Si on le programme et si on le connecte de manière adéquate, ROBUS peut fonctionner en mode « Slave » (esclave) ; ce mode de fonctionnement est
utilisé s'il faut automatiser 2 vantaux coulissants opposés et si l'on souhaite que leur mouvement s'effectue de manière synchronisée. Dans ce mode, un
ROBUS fonctionne comme MASTER (maître) c'est à dire qu'il commande les manœuvres, tandis que le deuxième ROBUS fonctionne comme Slave,
c'est-à-dire qu'il exécute les commandes envoyées par le Master (par défaut, tous les ROBUS sortent de l'usine en mode Master).
Pour configurer ROBUS comme Slave, il faut activer la fonction de premier niveau « Mode Slave » (voir «Procédure de programmation du premier
niveau».)
La connexion entre le ROBUS Master et le ROBUS Slave s'effectue par BLUEBUS.
a

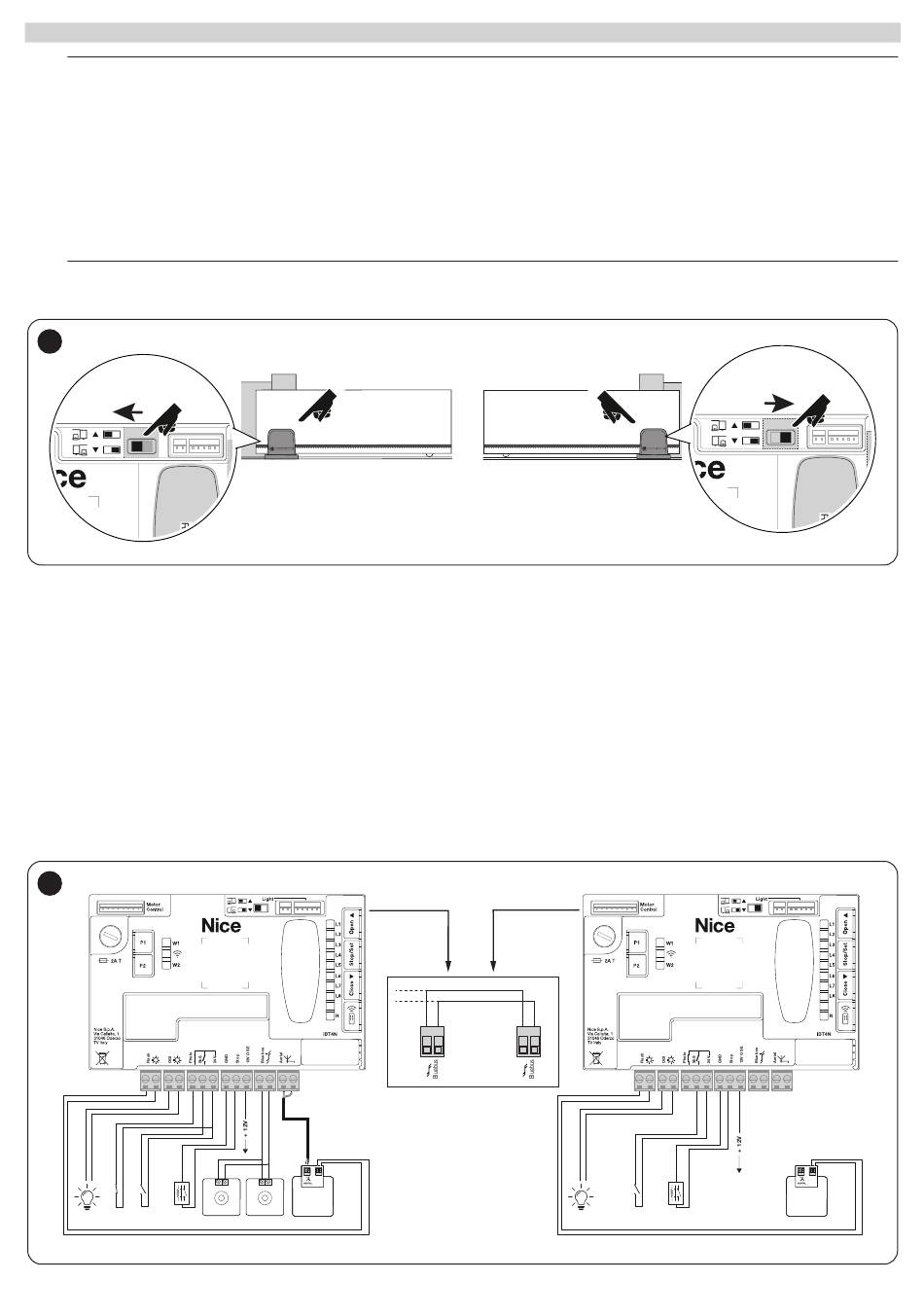

Dans ce cas, il faut respecter la polarité de la connexion entre les deux ROBUS, comme illustré (« Figure 36 ») (Les autres
dispositifs continuent à ne pas avoir de polarité)
35
Pour installer 2 ROBUS en mode Master et Slave, effectuer les opérations suivantes :
– Effectuer l'installation mécanique des 2 moteurs
On peut choisir l'un ou l'autre moteur comme Master et comme Slave ; dans le choix, il faut tenir compte de la commodité des connexions et du fait
que la commande Pas à pas sur le Slave permet l'ouverture totale uniquement du vantail Slave
Avant-propos : Slave (S) et Master (M) effacement total.
1
(S) Sélectionner le sens de la manœuvre d'ouverture (à l'aide du sélecteur de direction) ;
2
(S) Dans l'automatisme Slave, exécuter la procédure de reconnaissance des dispositifs et de reconnaissance de la longueur du vantail, (voir les
paragraphes « Reconnaissance des dispositifs » et « Reconnaissance de la longueur du vantail ».) Si le sens est inversé, répéter le point
1.
3
(S) Dans l'automatisme Slave, programmer la fonction « Mode Slave » (mode slave = on voir « Procédure de programmation du premier
niveau ».)
4
(S+M) Connecter les deux automatismes comme dans le schéma de la "Figure a28fe501-89c2-4bde-809e-6e9e652fb6a3"
5
(M) Sélectionner le sens de la manœuvre d'ouverture (à l'aide du sélecteur de direction) ;
6
(M) Dans l'automatisme Master, exécuter la procédure de reconnaissance des dispositifs et de reconnaissance de la longueur du vantail, (voir les
paragraphes « Reconnaissance des dispositifs » et « Reconnaissance de la longueur du vantail ».)
Pendant la procédure de reconnaissance de la longueur du vantail, l'automatisme Slave bougera lui aussi.
Si le sens est inversé, répéter le point 5.
36
NO
NC
NO
NC
8K2
SBS
STOP
OGI
24V 10W
+
-
Bluebus
Bluebus
RX
TX
FLASH
FUSE
Bluebus
Bluebus
MASTER
SLAVE
1
2
1
2
+
-
NO
NO
NC
8K2
SBS
STOP
OGI
24V 10W
FLASH
FRANÇAIS – 19
