PROGRAMMATION RADIO
7
PROGRAMMATION RADIO
7 1
DESCRIPTION DE LA PROGRAMMATION RADIO

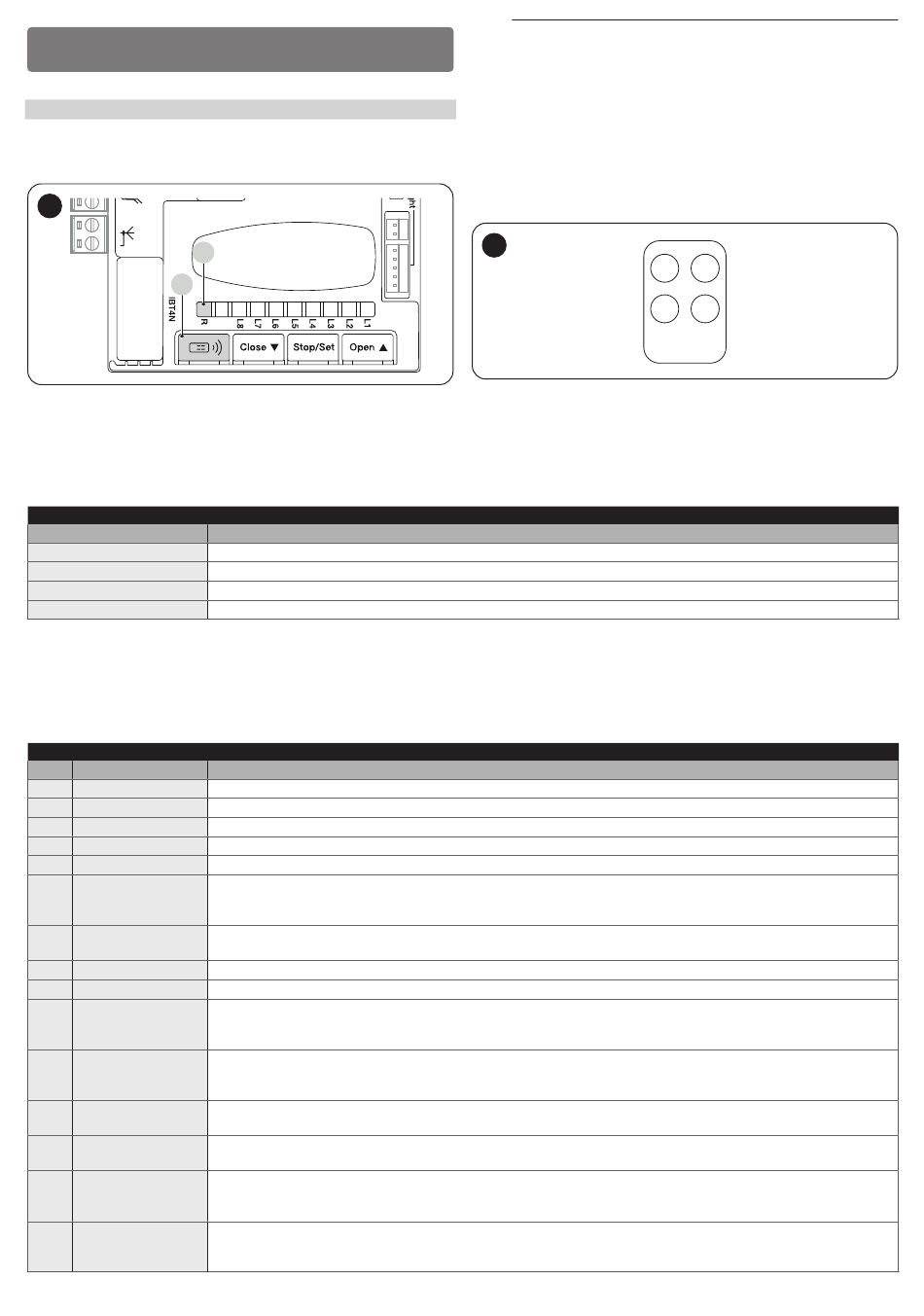

Lors de l'exécution des procédures de programmation se référer à la Fi-
gure 48 pour localiser la touche radio (A) et la led R (B) sur la logique de
commande.
48
Aerial
B
A
7.1.1.1
Mémorisation STANDARD (Mode 1 : toutes les touches)
Ce type de procédures permet de mémoriser simultanément, durant leur exécution, toutes les touches présentes sur l'émetteur. Le système attribue
automatiquement à chaque touche une commande par défaut selon le schéma suivant :
ASSOCIATION FONCTIONS ÉMETTEUR
Commande
Pas-à-pas
Ouverture partielle
OUVERTURE
FERMETURE
7.1.1.2
Mémorisation PERSONNALISÉE (Mode 2 : une seule touche)
Ce type de procédures permet de mémoriser, durant leur exécution, une seule touche parmi celles présentes sur l'émetteur.
Le choix de la touche et de la commande à associer est effectué par l'installateur, en fonction des besoins de l'automatisme.
Les commandes disponibles dans ce mode sont indiquées dans le « Tableau 9 ».
OXI / OXIBD / OXIFM / OXIT / OXITFM EN MODE II ÉTENDU
N°
Commande
1
Pas-à-pas
2
Ouverture partielle 1 Commande « Ouverture partielle 1 »
3
Ouverture
4
Fermeture
5
Arrêt
Pas-à-pas
6
Fonctionnement
collectif
Pas-à-pas haute
7
priorité
8
Ouverture partielle 2 Ouverture partielle (ouverture de l'automatisme jusqu'à la cote programmée avec Ouverture Partielle 2)
9
Ouverture partielle 3 Ouverture partielle (ouverture de l'automatisme jusqu'à la cote programmée avec Ouverture Partielle 3)
Ouverture
10
et blocage
automatisme
Fermeture et
11
verrouillage
automatisme
Verrouillage
12
automatisme
Déverrouillage
13
automatisme
Activation Minuteur
14
Éclairage
automatique
On-Off
15
Éclairage
automatique
Touche
Elle sera associée à la touche 1
Elle sera associée à la touche 2
Elle sera associée à la touche 3
Elle sera associée à la touche 4
Description
Commande « Sbs » (Pas à Pas)
Commande « Ouverture »
Commande « Fermeture »
Arrête la manœuvre
Commande en mode fonctionnement collectif
Commande aussi avec l'automatisme bloquée ou les commandes actives
Provoque une manœuvre d'ouverture et à la fin de celle-ci le verrouillage de l'automatisme ; la logique de commande
n'accepte aucune autre commande sauf « Pas à pas haute priorité », « Déverrouiller», « Déverrouiller et fermer » et
« Déverrouiller et ouvrir »
Provoque une manœuvre de fermeture et à la fin de celle-ci le verrouillage de l'automatisme ; la logique de commande
n'accepte aucune autre commande sauf « Pas à pas haute priorité », « Déverrouiller », « Déverrouiller et fermer » et
« Déverrouiller et ouvrir »
Provoque un arrêt de la manœuvre et le verrouillage de l'automatisme ; la logique de commande n'accepte aucune autre
commande sauf « Pas à pas haute priorité », « Déverrouiller » et « Déverrouiller et ouvrir »
Provoque le déverrouillage de l'automatisme et le rétablissement du fonctionnement normal
La sortie éclairage automatique s'allume avec extinction temporisée
S'allume et éteint la sortie Éclairage automatique en mode pas à pas
a
Les procédures ont une limite de temps pour être exécu-
tées Avant de commencer, il faut lire et de comprendre
l'ensemble de la procédure
Les symboles utilisés dans les différentes procédures de programmation/
annulation avec le module radio interne sont listés dans le « Tableau 10 ».
7 1 1 MODES DE MÉMORISATION DES TOUCHES DES
ÉMETTEURS
Les commandes radio peuvent être mémorisées de 2 façons : en mode
« standard » (ou Mode 1) et en mode « personnalisé » (ou Mode 2).
49
1
2
3
4
FRANÇAIS – 25
Tableau 8
Tableau 9
