10 1 9 PHOTOCELLULES À RELAIS ET SANS FONCTION PHOTOTEST
La logique de commande dispose d'une entrée dédiée PHOTO à laquelle on peut connecter le contact NF des photocellules à relais. Contrairement à
la configuration avec « PHOTOTEST », après une commande, la manœuvre est effectuée sans vérifier la validité du signal provenant des photocellules,
tout en maintenant la réactivité au changement d'état des photocellules externes.
Connecter la photocellule comme indiqué dans la « Figure 66 ».

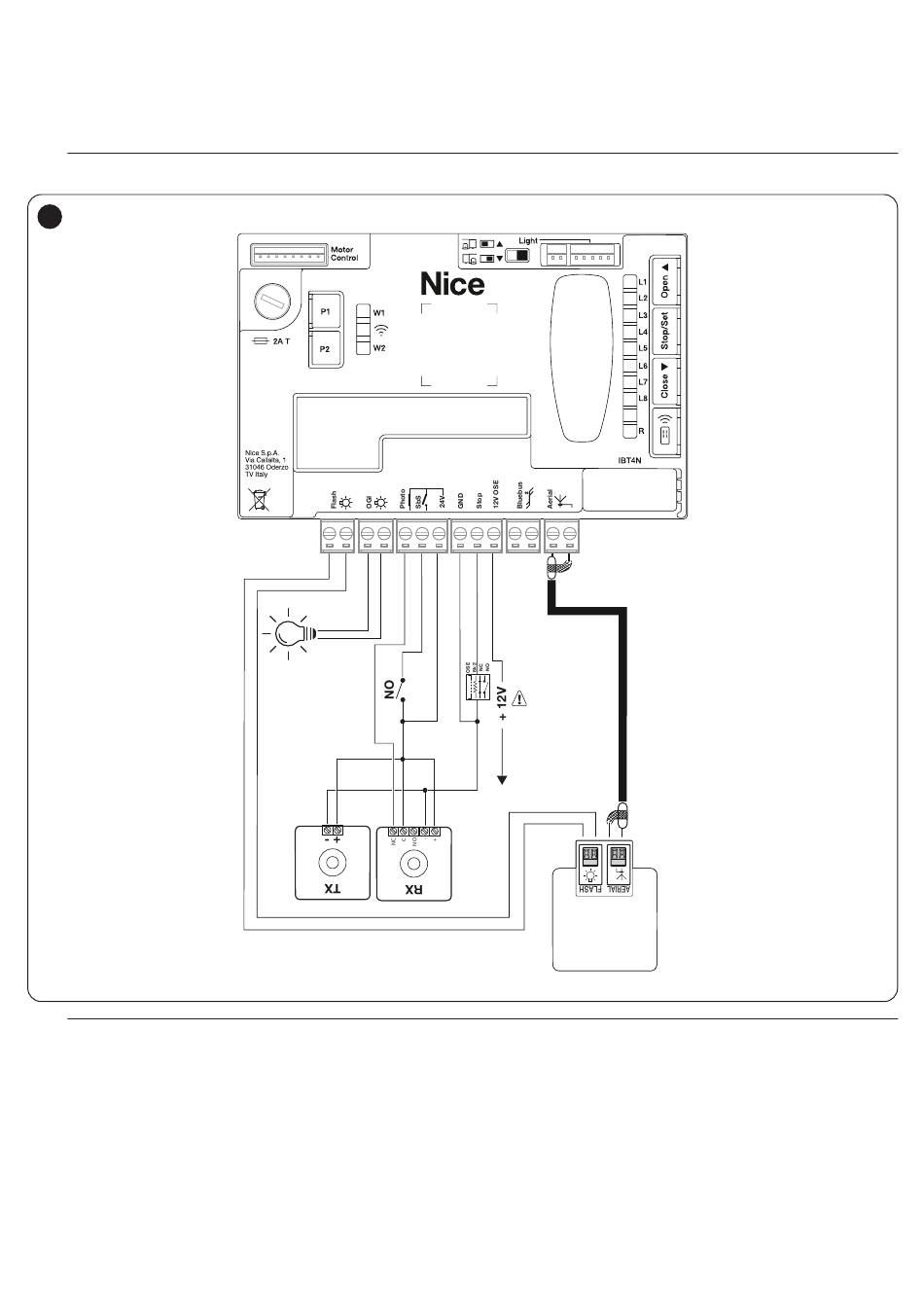

Schéma des connexions avec photocellules à relais sans PHOTOTEST
l
Toutes les photos des accessoires sont incluses à des fins d'illustration.
66
a
Attention : 12 V utilisable uniquement pour les barres palpeuses optiques (OSE) (max 15 mA)
48 – FRANÇAIS
+
-
*
