BRANCHEMENTS ÉLECTRIQUES
4
BRANCHEMENTS ÉLECTRIQUES
4 1
VÉRIFICATIONS PRÉLIMINAIRES
f
Toutes les connexions électriques doivent être effectuées
en l'absence d'alimentation électrique du secteur et avec
l'alimentation de secours débranchée (si elle est présente
dans l'automatisme)
a
Les raccordements doivent être effectués exclusivement
par un personnel qualifié.

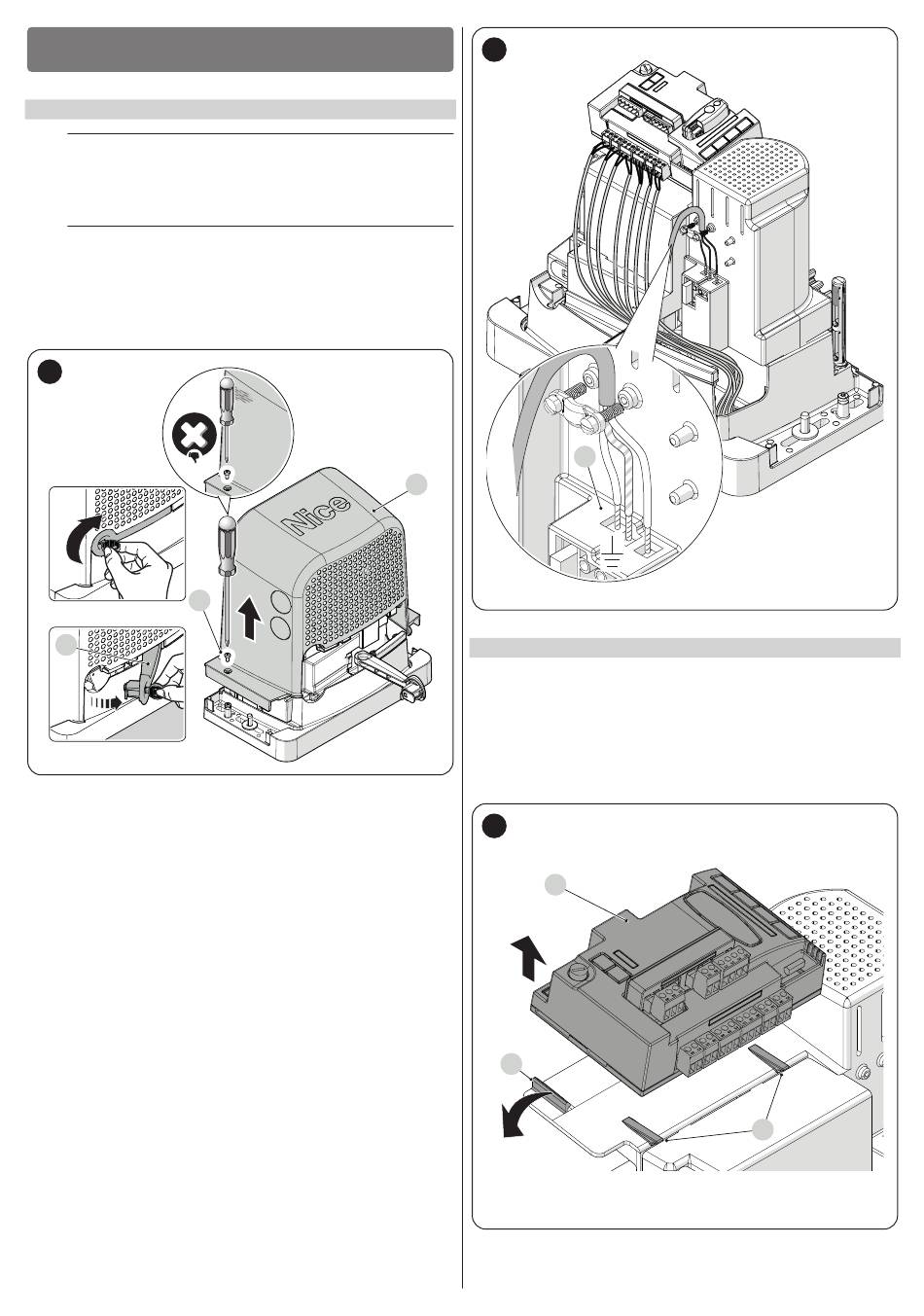

Pour effectuer les raccordements électriques :
1
À l'aide de la clé fournie, ouvrir le crochet de verrouillage (A)
2
Desserrer les vis (B)
3
Retirer le couvercle (C) («Figure 30")
30
B
A
4
Faire passer le câble d'alimentation à travers le trou prévu à cet
effet (laisser 20/30 cm de câble en plus) et le connecter à la borne
dédiée (D)
5
Bloquer le câble à la hauteur de la gaine à l'aide du serre-câble
prévu à cet effet
6
Relier tous les câbles d'alimentation aux différents dispositifs, en
laissant 20÷30 cm de longueur en plus du nécessaire. Voir le «
Tableau 4 » pour le type de câbles et la « Figure 33 » pour les
branchements
7
À l'aide d'un collier, rassembler et relier tous les câbles qui entrent
dans l'opérateur («Figure 31")
31
D
C
4 2
EXTRACTION DE LA LOGIQUE DE COMMANDE
En cas de difficulté à effectuer les branchements électriques, il est possible
d'extraire la logique de commande.
1
Tenir fermement la logique de commande (A) d'une main
2
Retirer les câbles et bornes éventuels
3
Pousser délicatement le support en plastique (B) vers le bas, puis
extraire la logique de commande
4
La logique de commande est maintenue en position par deux sup-
ports (C) («Figure 32")
32
A
B
C
FRANÇAIS – 15
