6.10 CIF-Modul
7

In Betrieb nehmen

7.1 Beschreibung der Bedienelemente
38
In Betrieb nehmen
CIF-Modul zur Bus-Anbindung an eine Gebäudeautomation.
GEFAHR
Lebensgefahr durch Stromschlag!
Bei Berührung spannungsführender Teile besteht Lebensgefahr! Prüfen, ob alle An-
schlüsse spannungsfrei sind!
Montage
▪ Abdeckplatte im Klemmenraum mit geeignetem Werkzeug aus der Steckposition her-
aushebeln.
▪ CIF-Modul mit den Kontaktstiften voraus in den freigelegten Steckplatz einsetzen und
fest mit dem Regelmodul verschrauben. (Schrauben: Lieferumfang CIF-Modul)
Elektrischer Anschluss des CIF-Moduls siehe Einbau- und Betriebsanleitung CIF-Modul.
HINWEIS
"Anwendung und Funktion der CIF-Module [} 89]" siehe Kapitel 10.7.
3.5
1
1.1
2
4

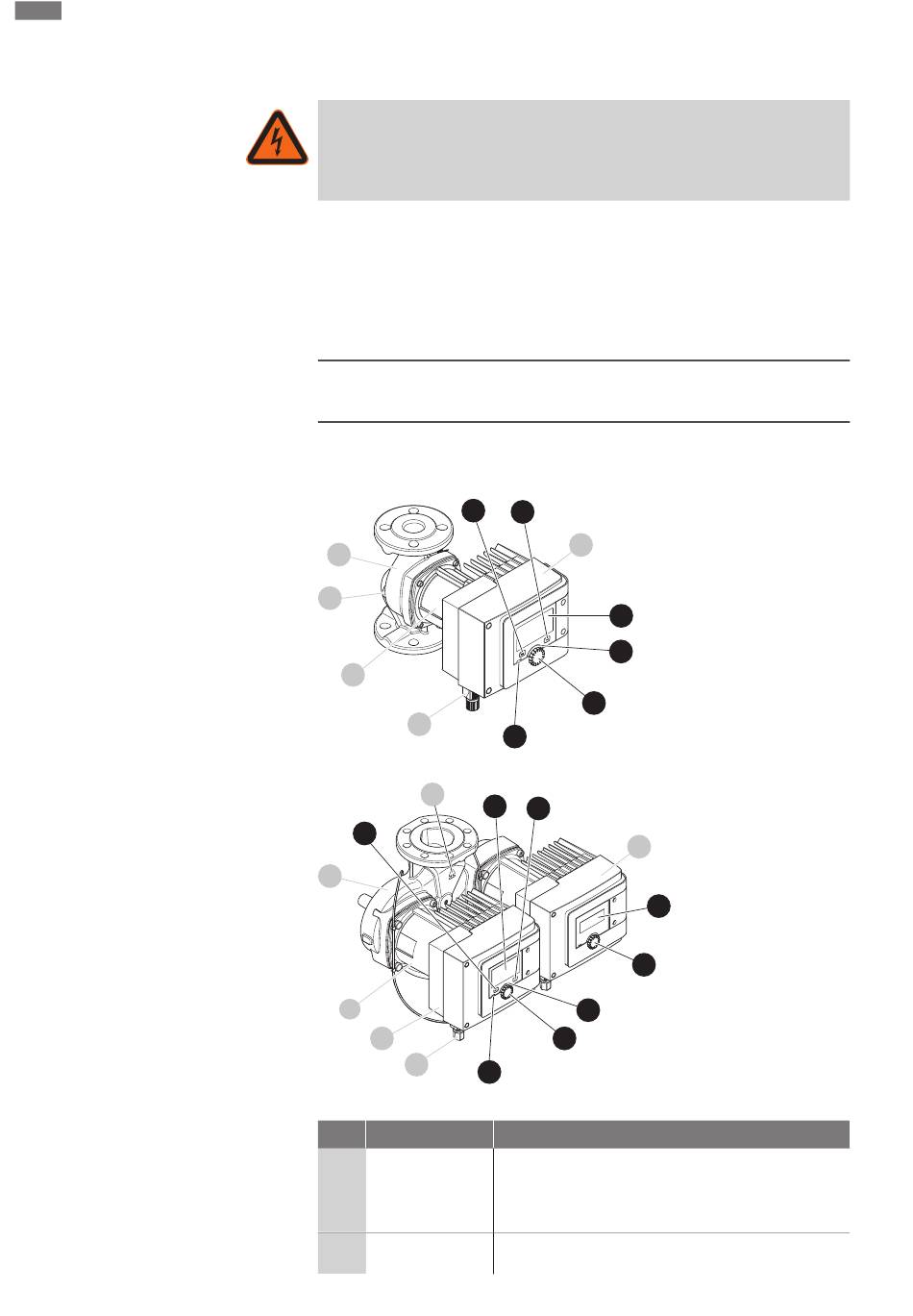

Fig. 35: Bedienelemente (Einzelpumpe)
1.1
3.5
1
2
3
4
Fig. 36: Bedienelemente (Doppelpumpe)
Pos. Bezeichnung
Grafisches Display
3.1
Grüner LED-Indi-
3.2
kator
3.6
3
3.1
3.2
3.4
3.3
3.1
3.6
5
5.1
5.2
3.2
3.4
3.3
Erklärung
Informiert über Einstellungen und den Zustand der Pum-
pe.
Selbsterklärende Bedienoberfläche zur Einstellung der
Pumpe.
LED leuchtet: Pumpe ist mit Spannung versorgt und be-
triebsbereit.
