Raccordement électrique

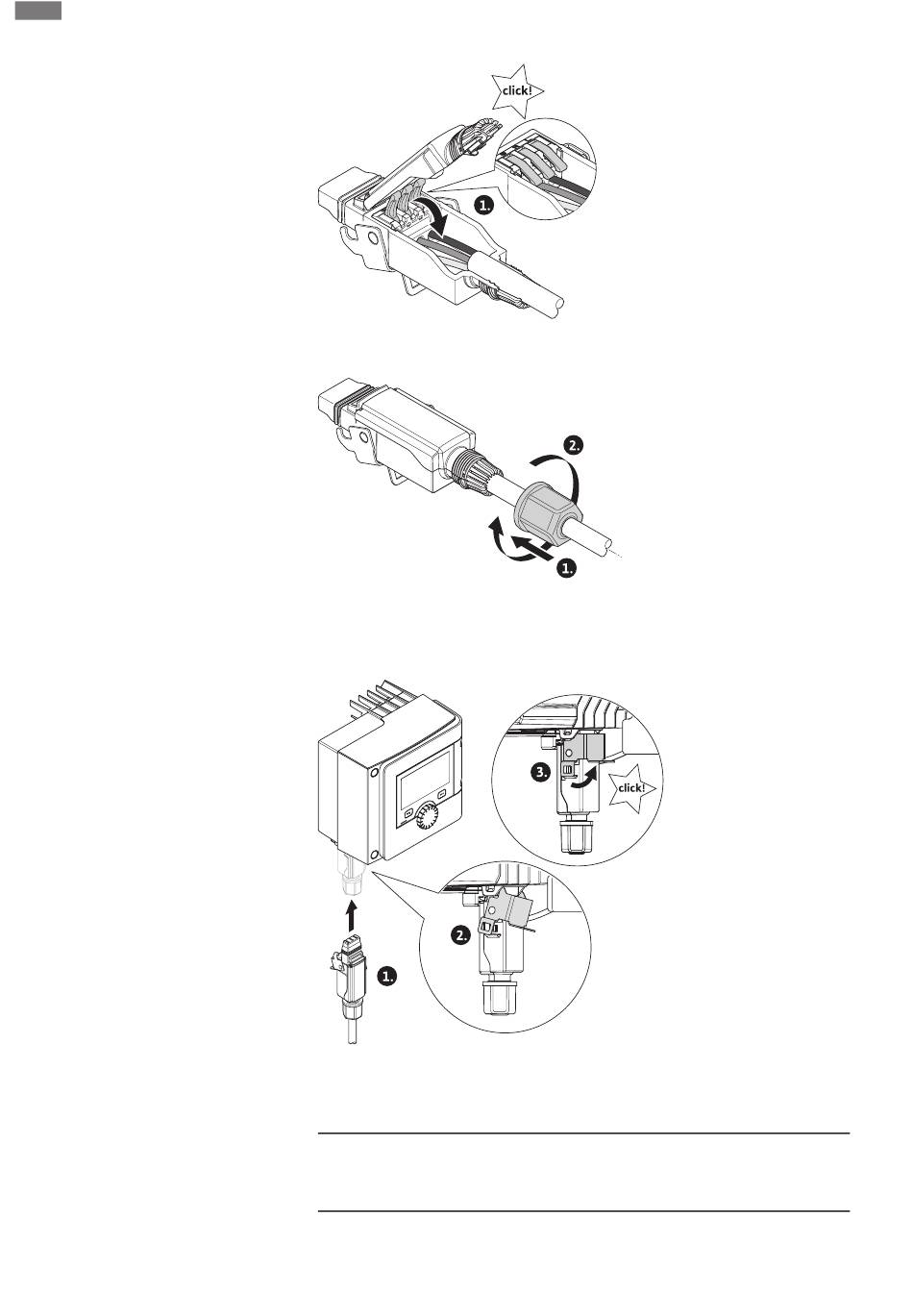

Fig. 27: Fermeture du bornier à clips
7. Fermer le « Cage Clamp » de la société WAGO.
Fig. 28: Fermeture de la fiche
8. Glisser la partie supérieure du Wilo-Connector dans l'embase à l'aise des ergots de
positionnement et fermer la fiche.
9. Visser le passe-câble (couple de 0,8 Nm).
Fig. 29: Montage du Wilo-Connector
10. Enficher le Wilo-Connector et verrouiller le support en métal à l'aide des boulons
de fixation.
AVIS
Le support en métal se déverrouille sur le côté du boîtier du Wilo-Connector à l'aide
d'un outil uniquement !
11. Rétablir l'alimentation électrique.
