6.4 Σύνδεση των διεπαφών
επικοινωνίας
Οδηγίες εγκατάστασης και λειτουργίας Wilo-Stratos MAXO/-D/-Z
Ηλεκτρική σύνδεση

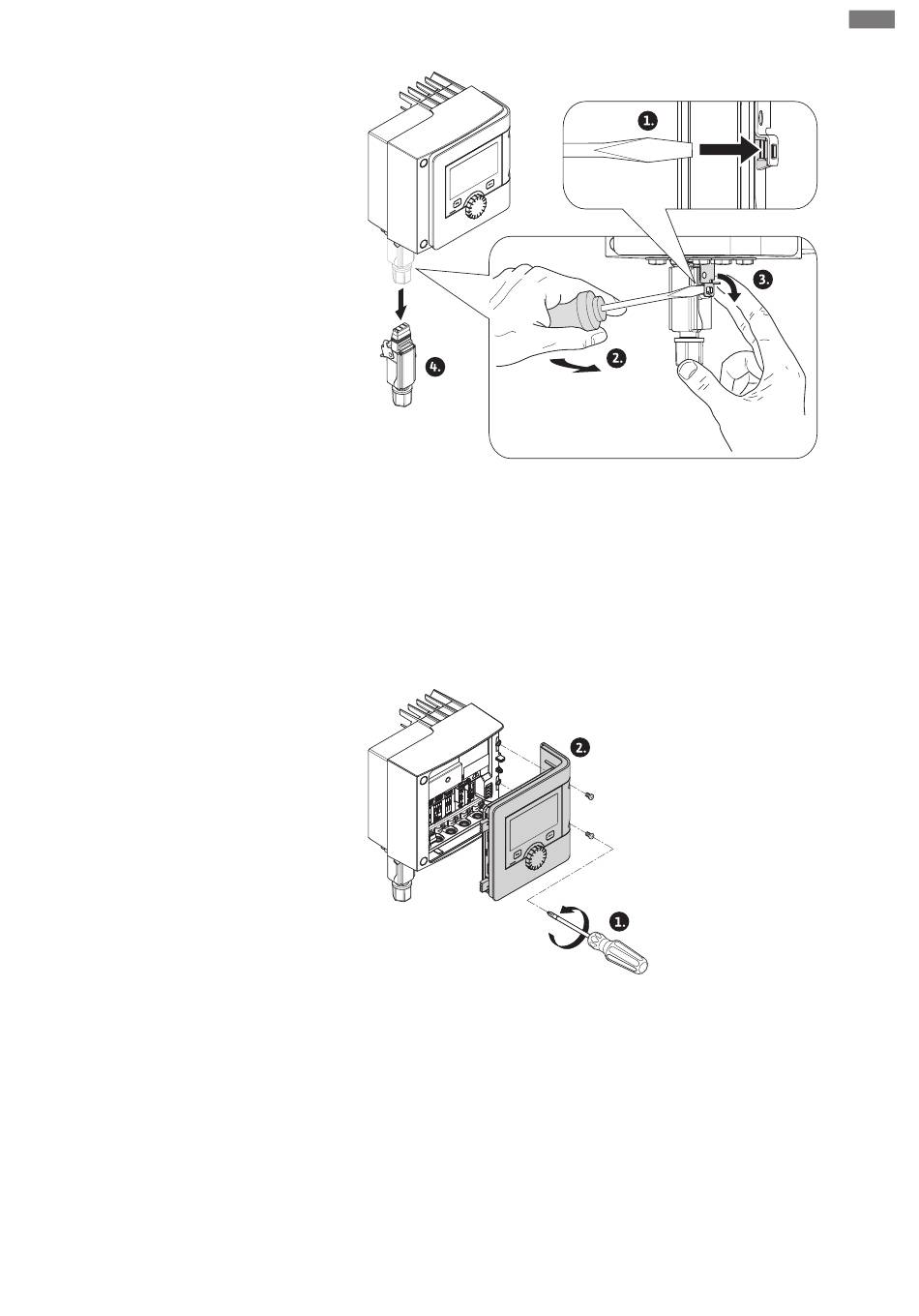

Fig. 30: Αποσυναρμολόγηση ταχυσυνδέσμου Wilo-Connector
2. Λύστε τη μεταλλική λαβή από τη μηχανική ασφάλεια στο κέλυφος με τα
κατάλληλα εργαλεία.
Στρέψτε γι΄αυτό το σκοπό τα εργαλεία προς τα έξω και πλευρικά και συγχρόνως
ανοίξτε τη μεταλλική λαβή προς την πλευρά του καλύμματος.
3. Τραβήξτε τον ταχυσύνδεσμο Wilo-Connector.
Λάβετε υπόψη όλες τις προειδοποιητικές υποδείξεις στο κεφάλαιο "Ηλεκτρική
σύνδεση"!
Βεβαιωθείτε, ότι έχουν απενεργοποιηθεί όλες οι τροφοδοσίες τάσεις της αντλίας
και των συνδεδεμένων διεπαφών επικοινωνίας, ειδικότερα οι SSM και SBM!
Fig. 31: Άνοιγμα καλύμματος μονάδας
1. Λύστε τις βίδες του καλύμματος στοιχείου.
2. Αφαιρέστε το κάλυμμα μονάδας και φυλάξτε το σε ασφαλές μέρος.
3. Ξεβιδώστε τον απαιτούμενο αριθμό βιδωτών ταπών (M16x1,5) με βοήθεια
εργαλείου.
4. Λύστε τον απαιτούμενο αριθμό ακροδεκτών θωράκισης (βλέπε υπόδειξη).
5. Βιδώστε τους στυπιοθλίπτες καλωδίου M16x1,5 και σφίξτε με ροπή 2,5 Nm.
6. Απογυμνώστε το καλώδιο επικοινωνίας στο απαιτούμενο μήκος.
7. Σπρώξτε το παξιμάδι του στυπιοθλίπτη καλωδίου πάνω από το καλώδιο, και το
καλώδιο μέσα από τον εσωτερικό δακτύλιο στεγανότητας του στυπιοθλίπτη
καλωδίου καθώς και κάτω από τον συνδετήρα θωράκισης.
