Installatie

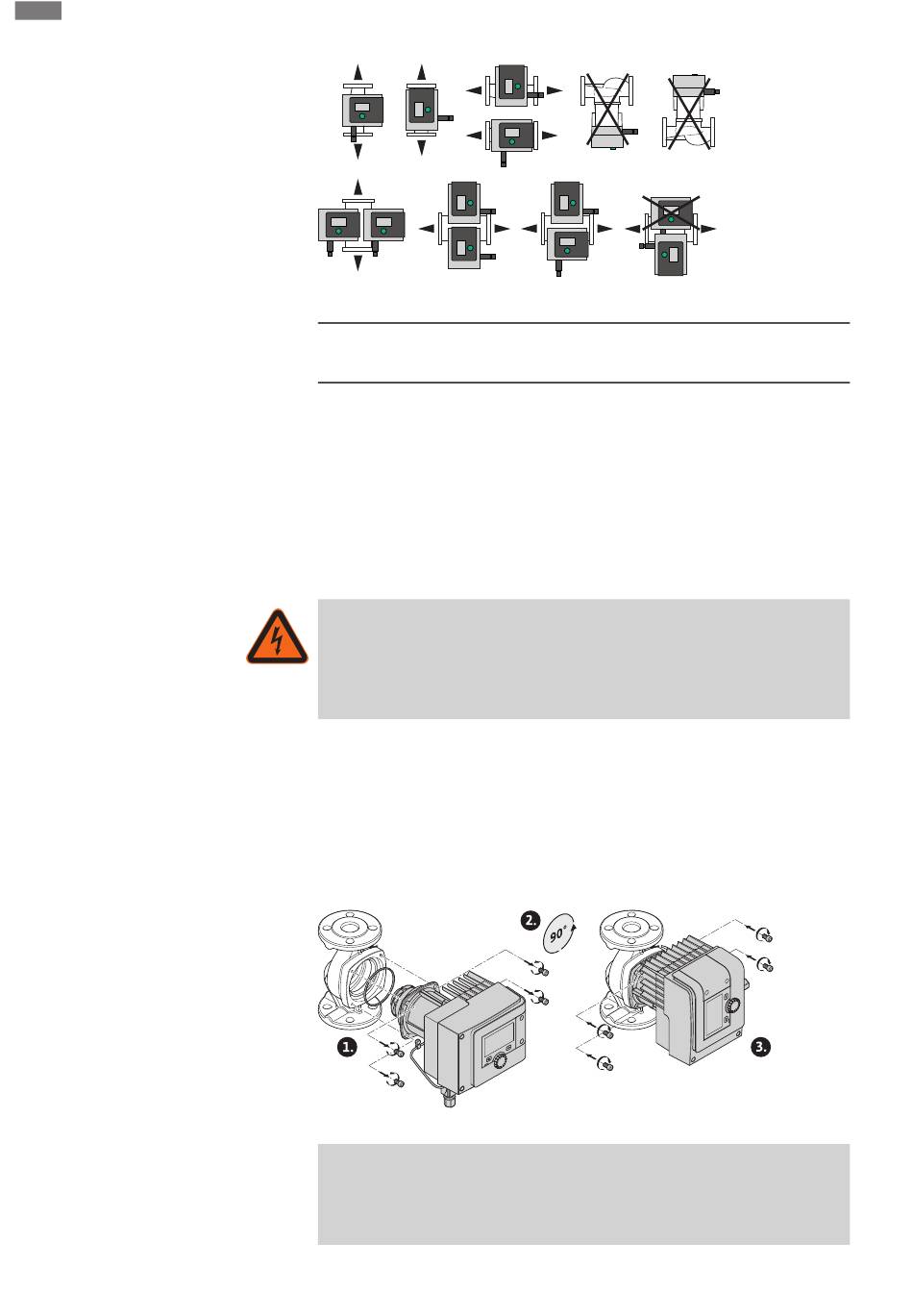

Fig. 18: Toegestane inbouwposities
LET OP
Altijd de motorkop draaien voordat de installatie is gevuld!
Afhankelijk van het pomptype zijn verschillende procedures noodzakelijk.
Situatie 1: Toegang tot de motorbevestigingsbouten is bemoeilijkt.
Enkelpomp
1. Warmte-isolatie demonteren door uit elkaar trekken van de beide halve schalen.
2. Stekker van de sensorkabel voorzichtig van de regelmodule trekken.
3. Sensorkabel uit de kabelclips losmaken.
4. Kabelclips met behulp van een schroevendraaier voorzichtig van de motorbevesti-
gingsbouten tillen en opzij leggen.
GEVAAR
Levensgevaar door elektrische schok! Generator- of turbinebedrijf bij
doorstroming van de pomp!
Ook zonder module (zonder elektrische aansluiting) kan op de motorcontacten een
spanning staan die bij aanraking gevaarlijk kan zijn!
5. Schroeven van het moduledeksel (HMI) losdraaien.
6. Moduledeksel inclusief display afnemen en veilig wegleggen.
7. Inbusbouten M4 in de regelmodule losmaken.
8. Regelmodule van de motor lostrekken.
9. Eventueel kabellus losmaken door verwijderen van de kabelbinder.
10. Bouten aan het motorhuis losmaken en motorkop voorzichtig draaien. Niet uit het
pomphuis halen.
Fig. 19: Motor draaien
WAARSCHUWING
Materiële schade!
Schade aan de afdichting of een verdraaide afdichting leidt tot lekkage. Afdichting
eventueel vervangen!
