Installazione it
DN 65 DN 80 DN 100
Tab. 8: Fissaggio della flangia PN 10 e PN 16
Non unire mai insieme due flange combinate.
Fasi di montaggio

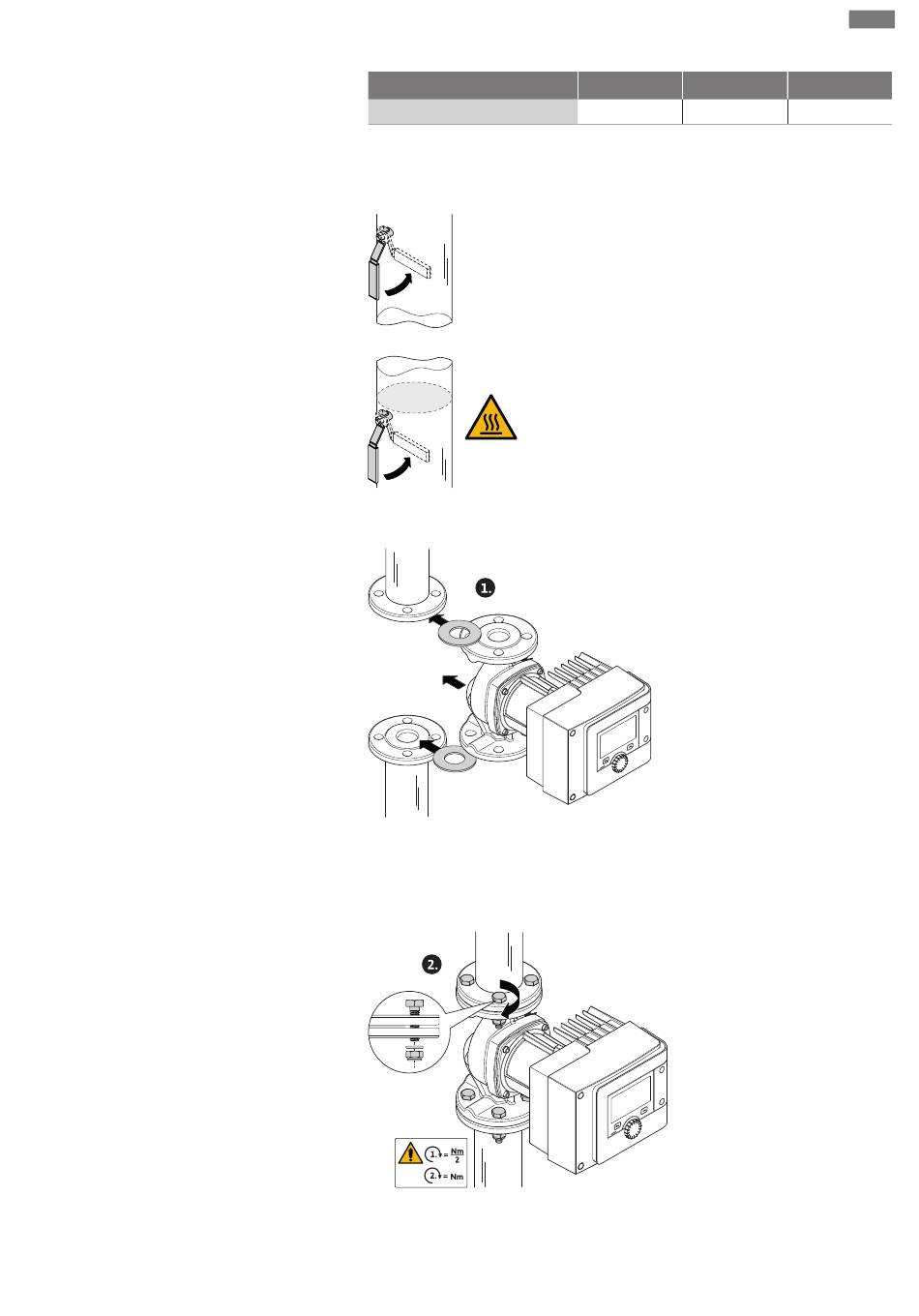

Fig. 14: Chiudere la valvola d'intercettazione
1. Chiudere le valvole d'intercettazione a monte e a valle della pompa.
Fig. 15: Inserire la pompa
2. Inserire la pompa nella tubazione unitamente alle due apposite guarnizioni piatte, in
maniera tale da poter avvitare le flange all'ingresso e allo scarico della pompa. Rispetta-
re la direzione del flusso! Il simbolo della direzione del flusso sul corpo pompa deve
puntare verso la direzione del flusso.
Fig. 16: Montare la pompa
3. Avvitare le flange una contro l'altra mediante le apposite viti e rondelle in dotazione
in 2 fasi a croce. Attenersi alle coppie di avviamento prescritte!
Istruzioni di montaggio, uso e manutenzione Wilo-Stratos MAXO/-D/-Z 571
