6.4 Aansluiten van de communicatie-
interfaces
Inbouw- en bedieningsvoorschriften Wilo-Stratos MAXO/-D/-Z
Elektrische aansluiting
Demonteren
1. Netspanning ontkoppelen.

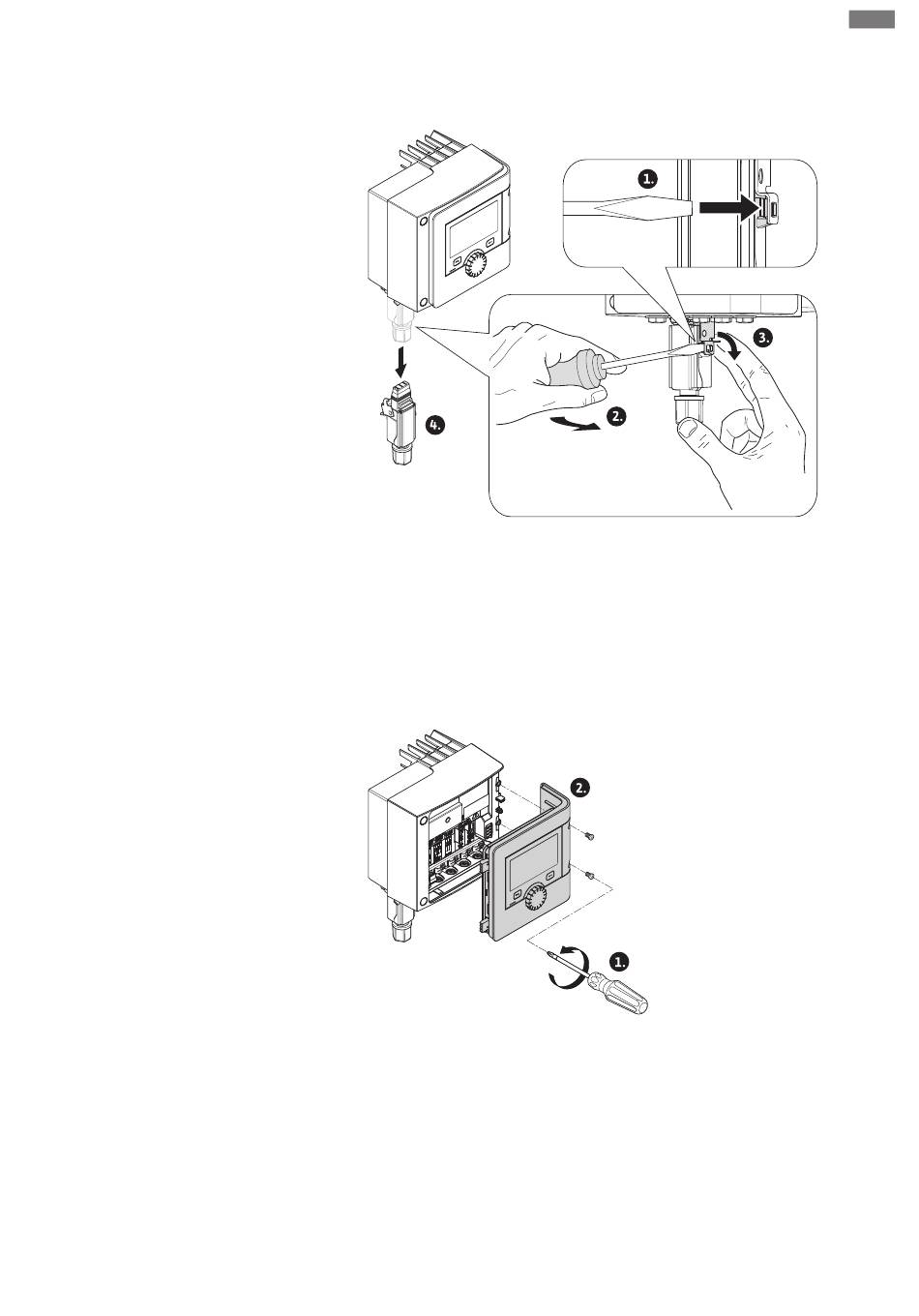

Fig. 30: Wilo-Connector demonteren
2. Metalen beugel met passend gereedschap uit de mechanische vergrendeling aan
het huis losmaken.
Daartoe het gereedschap zijdelings naar buiten zwenken en tegelijkertijd de meta-
len beugel in de richting van de behuizing openen.
3. Wilo-Connector wegtrekken.
Alle waarschuwingen in het hoofdstuk „Elektrische aansluiting" in acht nemen!
Verzekeren, dat alle voedingsspanningen van pomp een aangesloten communicatie-
interfaces met name van SSM en SBM uitgeschakeld zijn!
Fig. 31: Moduledeksel openen
1. Schroeven van het moduledeksel losdraaien.
2. Moduledeksel afnemen en veilig wegleggen.
3. Benodigde aantal sluitpluggen (M16x1,5) met gereedschap uitschroeven.
4. Benodigde aantal schermklemmen losmaken (zie aanwijzing).
5. Kabelschroefverbindingen M16x1,5 inschroeven en met draaimoment 2,5 Nm
vastdraaien.
6. Communicatiekabel op de benodigde lengte strippen.
7. Moer van de kabelschroefverbinding over de kabel en kabel door de binnen liggen-
de dichtingsring van de kabelschroefverbinding en onder de schermklem door
schuiven.
