Instalação pt
DN 65 DN 80 DN 100
Tab. 8: Fixação do flange PN 10 e PN 16
Nunca ligar duas flanges combinadas uma à outra.

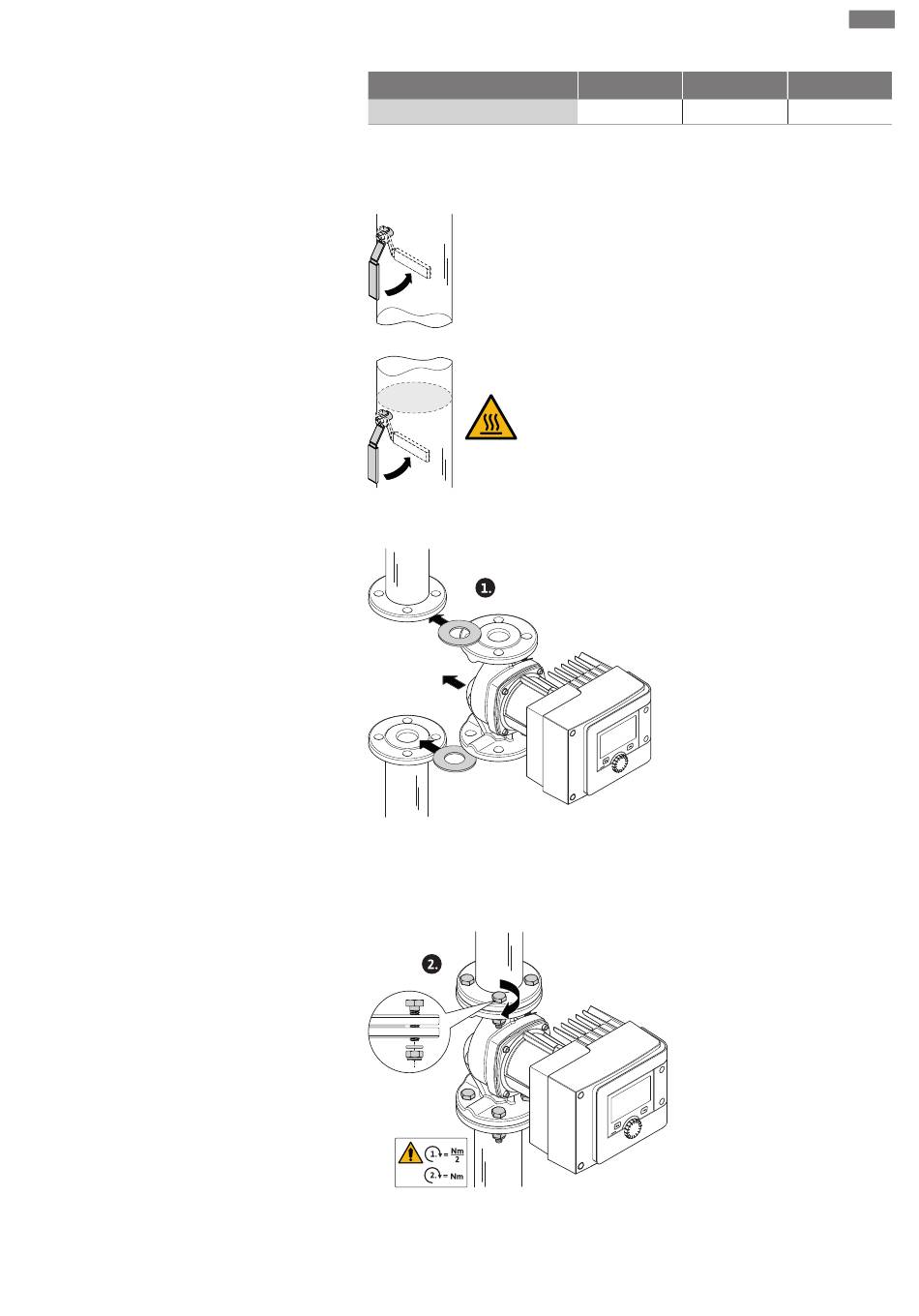

Etapas de montagem
Fig. 14: Fechar a válvula de corte
1. Fechar as válvulas de corte situadas à frente e atrás da bomba.
Fig. 15: Aplicar a bomba
2. Aplicar a bomba, juntamente com dois empanques lisos adequados na tubagem de
forma que os flanges na entrada e na saída da bomba possam ser aparafusados.
Respeitar o sentido de circulação dos fluidos! O símbolo de circulação dos fluidos no
corpo da bomba deve estar virado no sentido de circulação dos fluidos.
Fig. 16: Montar a bomba
3. Aparafusar o flange em 2 passos em cruz com os parafusos adequados e as anilhas
fornecidas. Respeitar os torques de aperto predefinidos!
