P P o o s s i i z z i i o o n n a a m m e e n n t t o o d d e e l l g g a a n n c c i i o o d d i i s s i i c c u u r r e e z z z z a a d d e e l l v v e e i i c c o o l l o o , , l l a a t t o o - - l l a a t t o o

Prima dell'installazione del gancio di sicurezza del veicolo, controllare il posizionamento fronte-retro e lato-lato mentre si

carica e si scarica la barella.

A A V V V V E E R R T T E E N N Z Z A A

• Non modificare la barella o il gancio di sicurezza. Se la barra di sicurezza non si connette al gancio di sicurezza in una di

queste posizioni (sinistra, centro o destra), modificare il veicolo.

• Ogni volta che si installa il gancio di sicurezza del veicolo, verificare sempre che la barra di sicurezza della barella sia

collegata al gancio stesso.

Per controllare il posizionamento lato-lato:

1. Rimuovere la barella dal dispositivo di ancoraggio per barella e scaricarla dal veicolo.

N N o o t t a a - - Prestare attenzione alla posizione delle ruote di carico e della barra di sicurezza quando si estrae la barella.

2. Contrassegnare il centro della barra di sicurezza della barella sul pavimento del veicolo.

3. Assicurarsi che la posizione contrassegnata al passaggio 2 coincida con il punto in cui la barra di sicurezza si connette

al gancio di sicurezza del veicolo quando si scarica la barella in varie posizioni (ad esempio, tutto a sinistra e tutto a

destra).

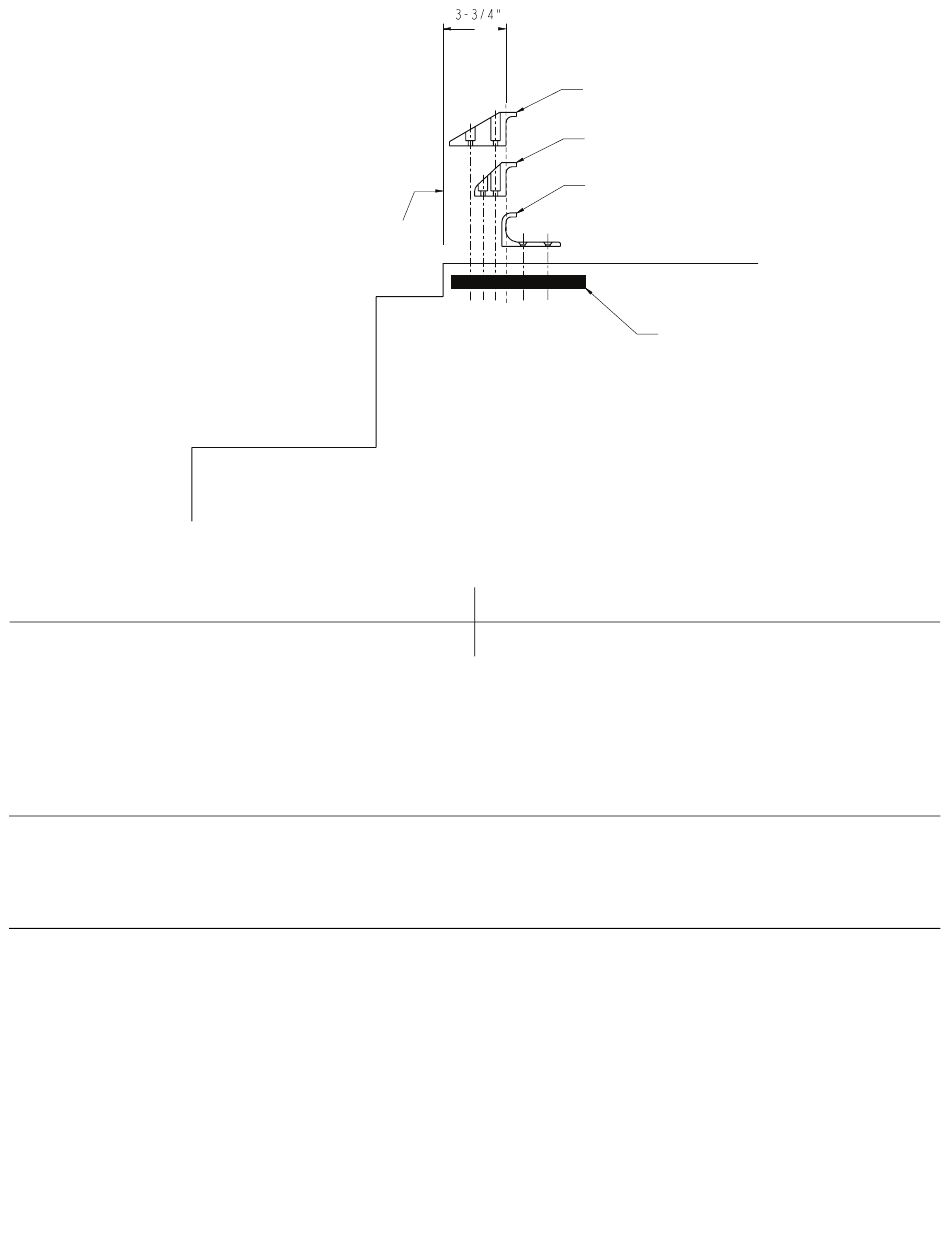

F F i i g g u u r r a a 4 4 – – P P o o s s i i z z i i o o n n a a m m e e n n t t o o d d e e l l g g a a n n c c i i o o d d i i s s i i c c u u r r e e z z z z a a d d e e l l v v e e i i c c o o l l o o

6060-036-018

6060-036-017

6092-036-018

Soglia

Supporto per la struttura del pavimento

6082-209-005 Rev AA.2
