P P o o s s i i t t i i o o n n n n e e m m e e n n t t d d u u s s u u p p p p o o r r t t d d e e p p e e r r f f u u s s i i o o n n e e n n d d e e u u x x p p a a r r t t i i e e s s d d i i s s p p o o n n i i b b l l e e e e n n o o p p t t i i o o n n
M M I I S S E E E E N N G G A A R R D D E E - - Ne pas charger le support de perfusion au-delà de la charge maximale admissible de 40 livres
(18,1 kg).
Pour positionner le support de perfusion (Figure 21):
1. Soulever et faire pivoter le support de perfusion à partir de sa position de rangement. Appuyer vers le bas jusqu'à ce
que le support de perfusion se verrouille dans le boîtier (A).
2. Pour élever la hauteur du support de perfusion, tourner le collier de verrouillage (B) dans le sens antihoraire et tirer la
partie télescopique (C) vers le haut. Élever le support de perfusion jusqu'à la hauteur désirée.
3. Tourner le collier de verrouillage (B) dans le sens horaire pour verrouiller la section télescopique (C) en place.
4. Suspendre les poches de perfusion au crochet de perfusion (D).
5. Tourner le collier de verrouillage (B) dans le sens antihoraire et faire glisser la section télescopique (C) dans le tube du
bas.
6. Tourner le collier de verrouillage (B) dans le sens horaire pour serrer.
7. Soulever et faire pivoter le support de perfusion vers le bas dans sa position de rangement (Figure 22).
D

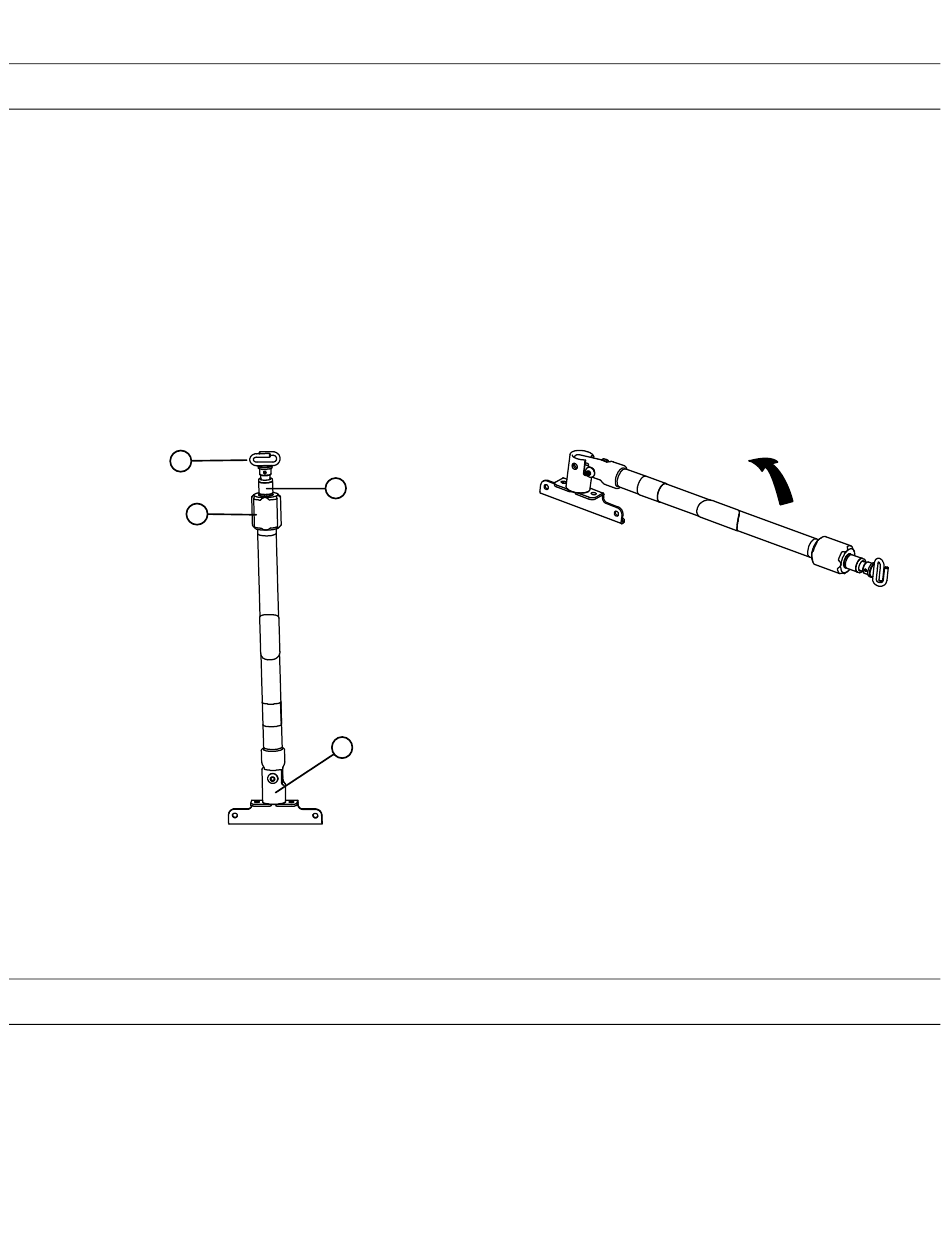

F F i i g g u u r r e e 2 2 1 1 – – S S u u p p p p o o r r t t d d e e p p e e r r f f u u s s i i o o n n e e n n d d e e u u x x p p a a r r t t i i e e s s
P P o o s s i i t t i i o o n n n n e e m m e e n n t t d d u u s s u u p p p p o o r r t t d d e e p p e e r r f f u u s s i i o o n n e e n n t t r r o o i i s s p p a a r r t t i i e e s s d d i i s s p p o o n n i i b b l l e e e e n n o o p p t t i i o o n n
M M I I S S E E E E N N G G A A R R D D E E - - Ne pas charger le support de perfusion au-delà de la charge maximale admissible de 40 livres
(18,1 kg).
Pour positionner le support de perfusion (Figure 23):
1. Soulever et faire pivoter le support de perfusion à partir de sa position de rangement. Appuyer vers le bas jusqu'à ce
que le support de perfusion se verrouille dans le boîtier (A).
2. Pour élever la hauteur du support de perfusion, tourner le collier de verrouillage (B) dans le sens antihoraire et tirer la
partie télescopique (C) vers le haut. Élever le support de perfusion jusqu'à la hauteur désirée.
3. Tourner le collier de verrouillage (B) dans le sens horaire pour verrouiller la section télescopique (C) en place.
FR 30
C
B
A
F F i i g g u u r r e e 2 2 2 2 – – P P o o s s i i t t i i o o n n d d e e r r a a n n g g e e m m e e n n t t d d u u s s u u p p p p o o r r t t d d e e
p p e e r r f f u u s s i i o o n n e e n n d d e e u u x x p p a a r r t t i i e e s s
6082-209-005 Rev AA.2
