CARTE DE COMMANDE DU
CHAUFFE-EAU
La carte commande l'activation ou la dé-
sactivation des résistances du chauffe-eau.
1

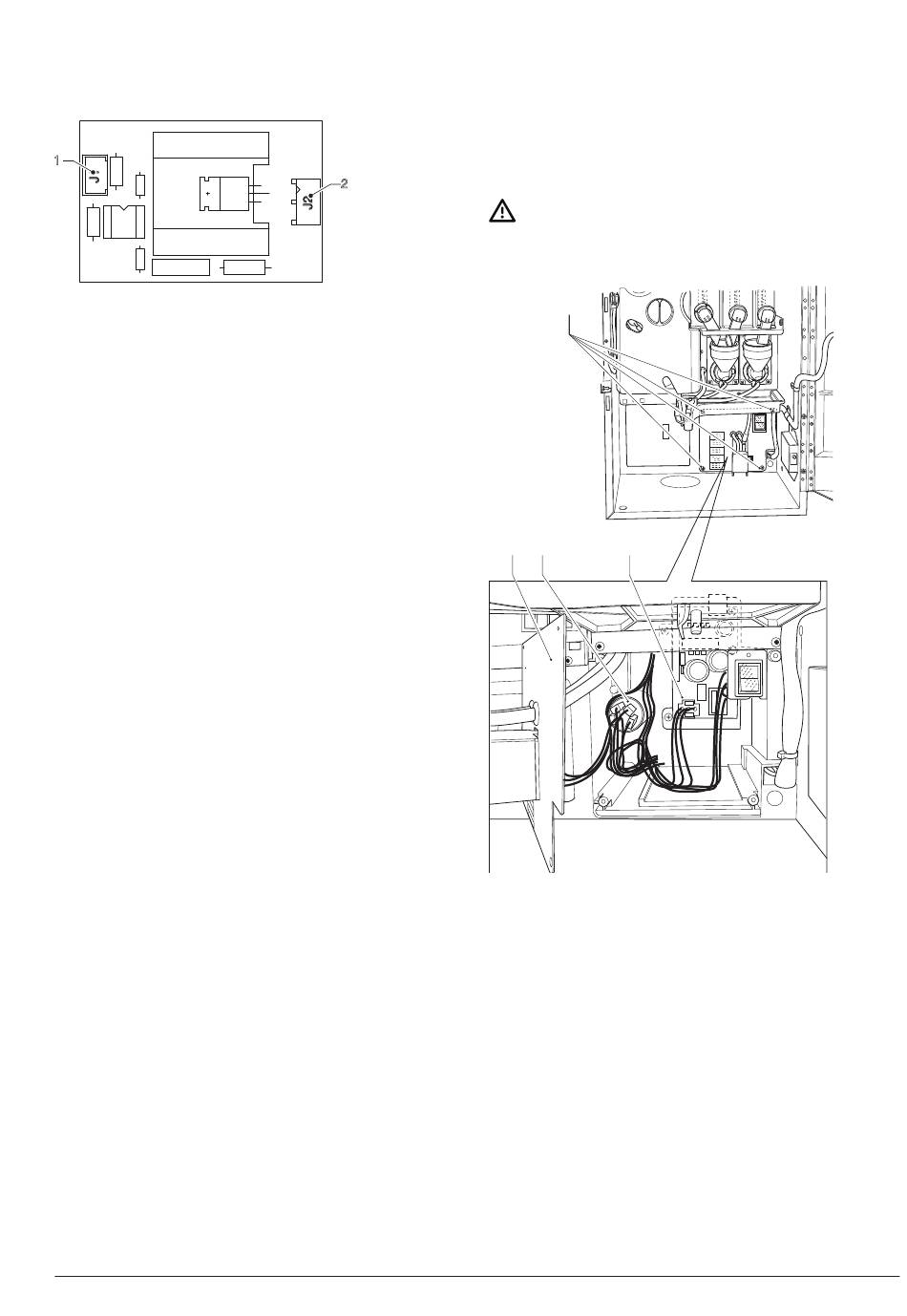

Fig. 44
1. J1 À la carte d'activations
2. J2 À la résistance du chauffe-eau
PROTECTION THERMIQUE
CHAUFFE-EAU
Le chauffe-eau est protégé contre la sur-
chauffe avec un thermostat de sécurité qui
désactive la résistance du chauffe-eau en
cas de panne du système de contrôle du
chauffe-eau.
Le thermostat intervient dans le cas où la
température du chauffe-eau dépasse le
seuil de sécurité.
En cas d'intervention du thermos-
tat, il est nécessaire d'attendre que le
chauffe-eau refroidisse avant d'identi-
fier la cause de la panne et de réinitiali-
ser le thermostat.
En cas d'intervention du thermostat
de sécurité, il faut vérifier les éventuels
dommages au chauffe-eau.
Procéder au remplacement du chauffe-
eau, de la sonde de température du
chauffe-eau et des joints d'étanchéité
des raccords présents sur celui-ci. Ils
pourraient être endommagés de façon
irréversible.
03-2018 5225 00
PANNEAU ÉLECTRIQUE
Le fusible de réseau est accessible par
l'arrière de l'appareil, sans démonter la
couverture.
Le transformateur / l'alimentateur qui fournit
la tension aux cartes et les fusibles relatifs
de protection sont accessibles depuis l'in-
térieur de l'équipement
2
vées après avoir débranché l'équipe-
ment.
2 3
Fig. 45
1. Vis
2. Couverture panneau électrique
3. Filtre anti-perturbations
4. Alimentateur
Les couvertures doivent être enle-
1
4
69
