DémoNtage
RemplacemeNt Du FiltRe et
Du joiNt supéRieuR
Pour démonter ou remplacer le filtre et le
joint supérieur, suivre la procédure sui-
vante :
1. Dévisser la vis latérale (5) de fixation de
la clé (6) du piston supérieur.
2. Tourner le piston supérieur (1) vers le
haut.
3. Enlever et remplacer le joint supérieur
(7).
4. Dévisser le filtre supérieur (9) pour l'enle-
ver et le remplacer.
/
DémoNtage
RemplacemeNt Du FiltRe et
Du joiNt iNFéRieuR
Pour démonter ou remplacer le filtre et le
joint inférieur, procéder comme suit :
1. Porter manuellement le groupe dans la
position de déchargement avec le piston
inférieur (12).
2. Dévisser la vis centrale de fixation pour
enlever le filtre (10).
3. Appuyer sur la partie terminale du rail de
la tige du piston (14) pour obtenir une
extra-course du piston inférieur (12).
4. Faire pression avec un petit tournevis
pour retirer le piston inférieur (12) de la
tige du piston (14) en faisant attention
de ne pas endommager le piston ou les
éléments d'étanchéité.
5. Enlever et remplacer le joint inférieur
(13).
60
z4000 es-Fb
moDèle avec
Toutes les 10 000 distributions ou, dans
tous les cas, tous les 6 mois, il sera né-
cessaire de procéder à un petit entretien
du groupe percolation pour optimiser son
fonctionnement dans le temps.
Pour effectuer les opérations d'entretien,
il sera nécessaire de retirer le groupe de
percolation :
1. débrancher la buse de sortie du café du
groupe en la tournant de 90° par rapport
à la bielle et en la tirant vers l'extérieur.
2. débrancher la buse de sortie du café
avec percolation minute du groupe en la
tournant à 90° puis la retirer.
3. actionner le levier de blocage du groupe
en le tournant jusqu'à le mettre en posi-
tion horizontale.
4. retirer le groupe de percolation.
1
.

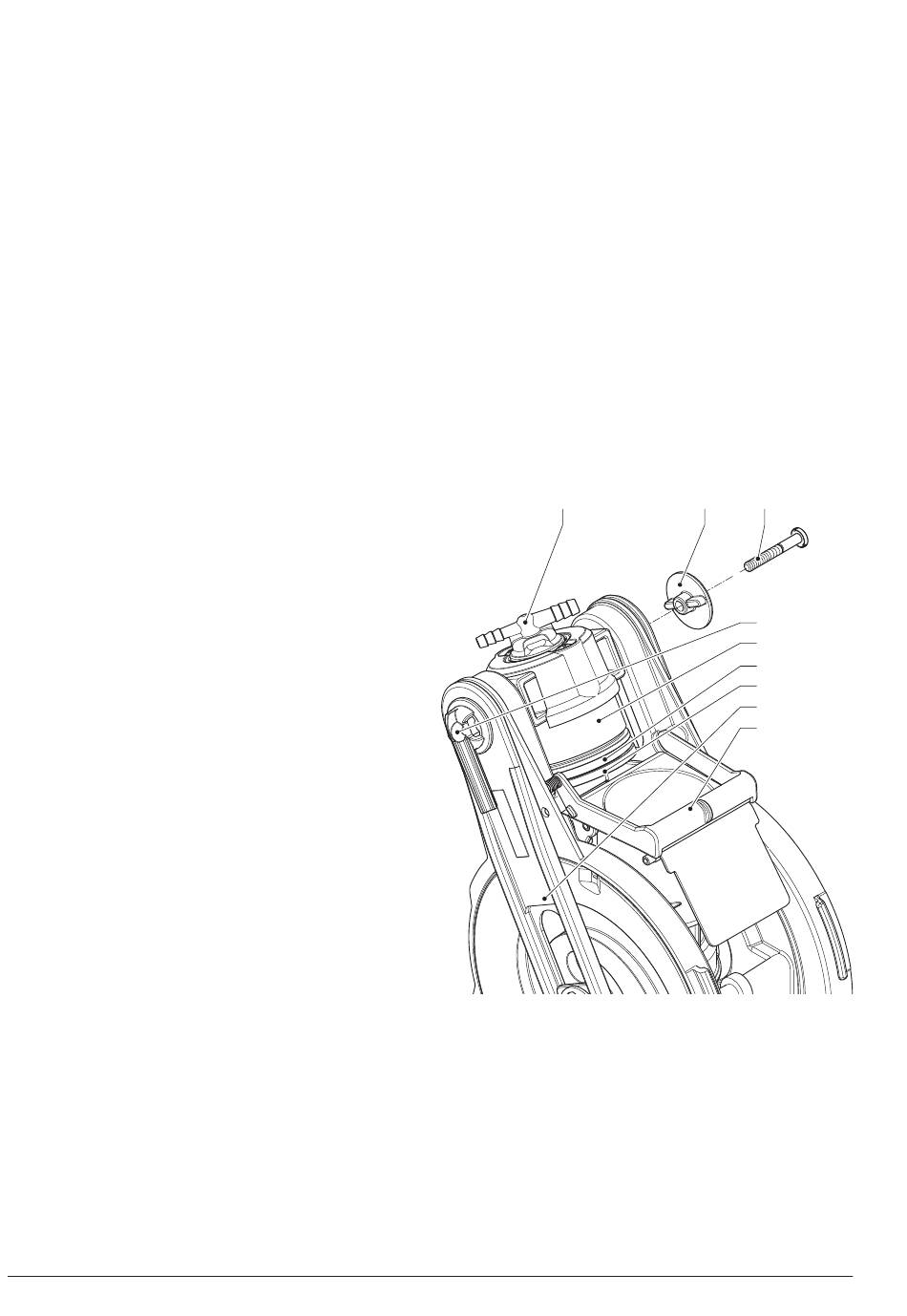

Fig. 32
1. Buse Fresh Brew (percolation minute)
2. Clé
3. Vis latérale
4. Buse Espresso
5. Piston supérieur
6. Joint du piston supérieur
7. Filtre supérieur
8. Bielle
9. Racloir inférieur
2
3
4
5
6
7
8
9
