Configuração

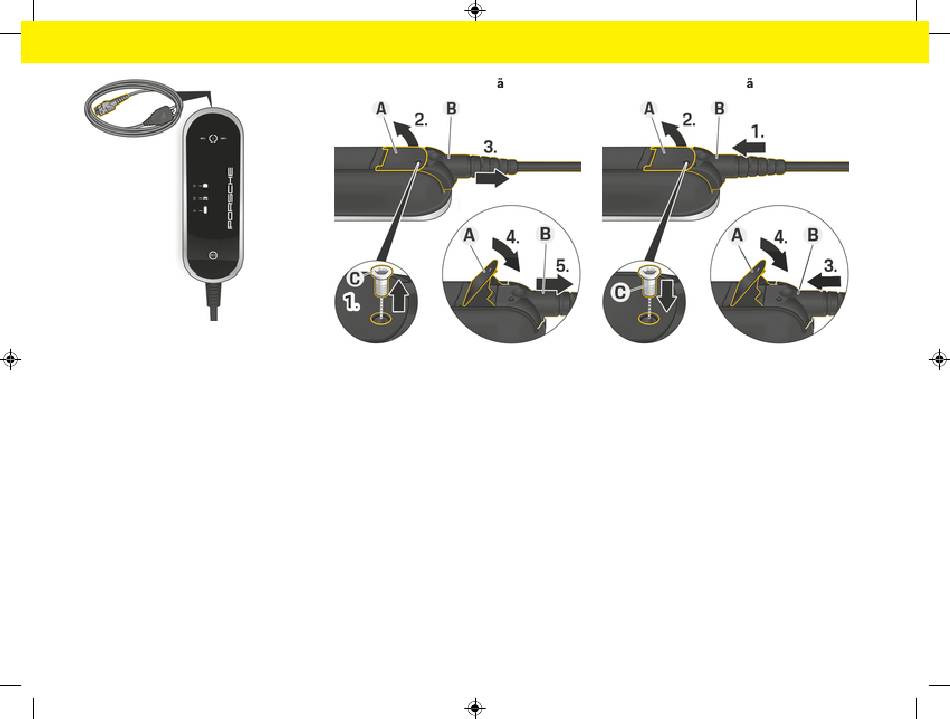

Fig. 57: Ligue a ligação do cabo de alimentação à unidade de
comando.
A ficha de ligação do cabo de alimentação pode ser
removida e inserida na parte superior da unidade de
comando.
164
Desligar o cabo de alimentaç o
Fig. 58: Desligar cabos
b O carregamento da bateria de alta tensão termi-
nou e a ficha do veículo foi removida da porta de
carga do veículo.
b A ficha foi desligada da tomada elétrica.
1. Retire o parafuso C (Fig. 58) com uma ferra-
menta adequada.
2. Levante alavanca A (Fig. 58).
3. Puxe a ficha B (Fig. 58) para fora até sentir resis-
tência.
4. Feche a alavanca A.
5. Puxe a ficha B completamente para fora.
Ligar o cabo de alimentaç o e a ficha
Fig. 59: Ligar cabos e fixar fichas
b A alavanca A (Fig. 59) está fechada.
1. Introduza a ficha B (Fig. 59) na unidade de co-
mando até sentir resistência.
2. Levante alavanca A.
3. Empurre a ficha B completamente para dentro.
4. Feche a alavanca A.
5. Fixe a ficha B na unidade de controlo com o
parafuso C (Fig. 59).
