escription de l'équipement
S

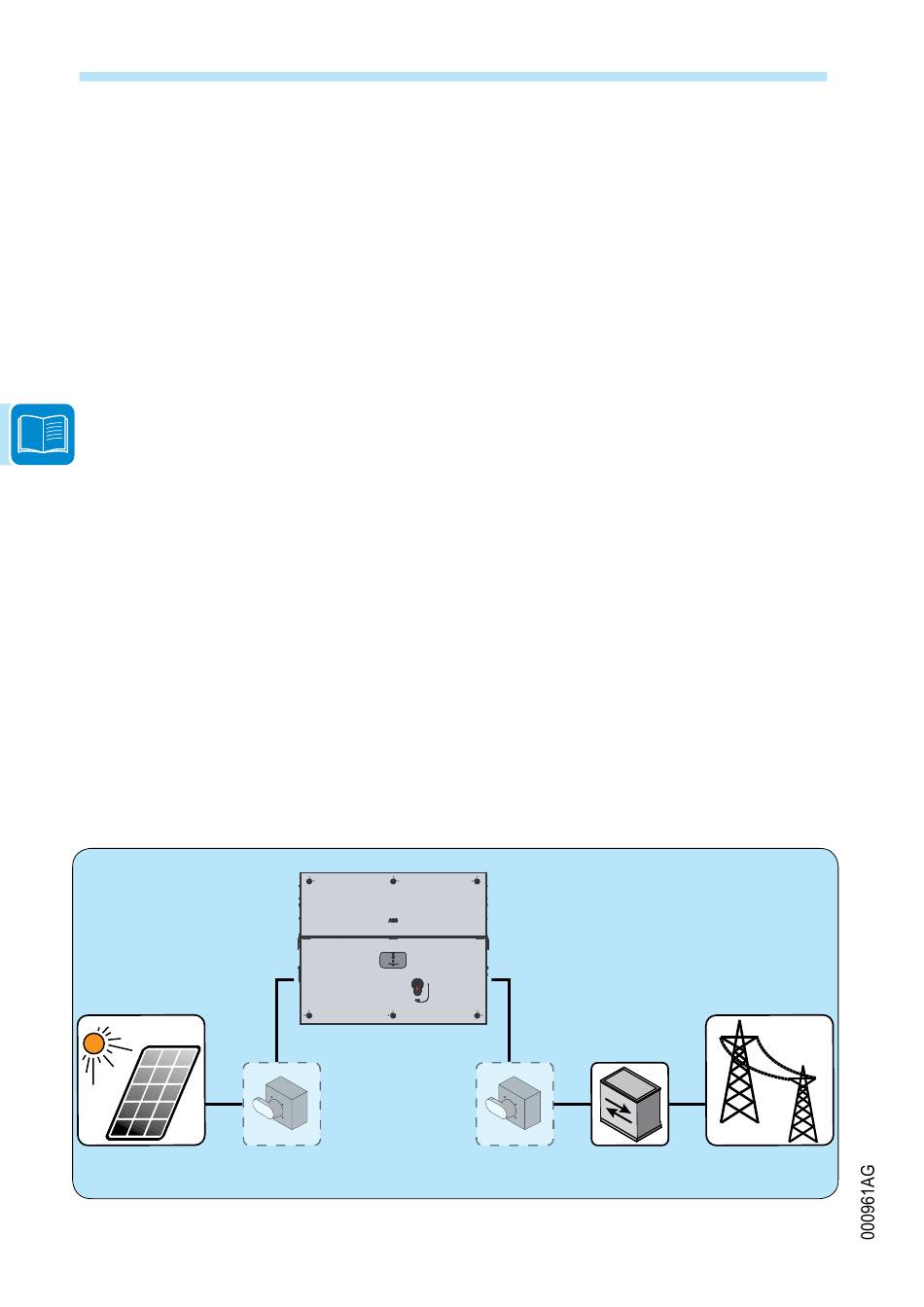

chéma fonctionnel (exemple)
Panneaux PV
Interrupteur-
sectionneur
Cet équipement est un onduleur de chaîne qui convertit le courant continu
d'un générateur photovoltaïque en courant alternatif et le transmet au
réseau de distribution public.
Les panneaux photovoltaïques transforment le rayonnement solaire en
énergie électrique DC (via un champ photovoltaïque, également appelé
générateur PV) ; pour être utilisable, il est transformé en courant alternatif
AC. Cette conversion DC-AC est assurée efficacement par les onduleurs
ABB, sans utilisation d'éléments rotatifs mais uniquement via des systèmes
électroniques statiques.
Pour permettre l'utilisation de l'onduleur dans des conditions électriques et
thermiques sûres, l'unité réduit automatiquement la valeur de la puissance
alimentant le réseau en cas de conditions environnementales défavorables
ou de valeurs de tension d'alimentation inappropriées.
Raccordé en parallèle au réseau, le courant alternatif provenant de
l'onduleur alimente directement le circuit de distribution industriel ou
domestique qui, à son tour, est connecté au réseau de distribution public.
Le système d'énergie solaire compense ainsi l'énergie tirée du matériel
connecté au réseau auquel il est raccordé.
Lorsque le système photovoltaïque ne génère pas suffisamment
d'énergie, la puissance requise pour garantir le bon fonctionnement des
charges connectées est prélevée auprès du réseau de distribution public.
En revanche, si l'énergie produite est trop importante, elle va directement
alimenter le réseau et elle devient disponible pour les autres utilisateurs.
Conformément aux normes et réglementations nationales et locales,
l'énergie produite peut être vendue au réseau ou créditée à l'utilisateur
en vue d'une consommation future, permettant ainsi de considérables
économies.
Module de puissance
Coffret de câblage
Interrupteur-
sectionneur
- 34 -
3 - Caractéristiques
Réseau du
Réseau de
distributeur
distribution
