Section onduleur

Exemple

Unité onduleur
NDCU
A CT
P A R
F UNC
D RI V E
+24 VDC
EN TER
L OC
RE S E T
RE F
RE M
E/S option
%
Section
onduleur
Unité onduleur
Manuel d'installation ACS 600 MultiDrive
La section onduleur est composée des éléments suivants :
• Une à trois unités onduleurs
• Une armoire supplémentaire (si unités onduleurs en parallèle et
unités avec entrée et sortie des câbles moteurs par le haut de
l'armoire)
• Fusibles c.c ou un sectionneur (interrupteur-fusibles avec circuit de
pré-charge)
• Tôlerie armoire
• Micro-console CDP 31x (option)
• Affichage à LED NLMD-01 (option).

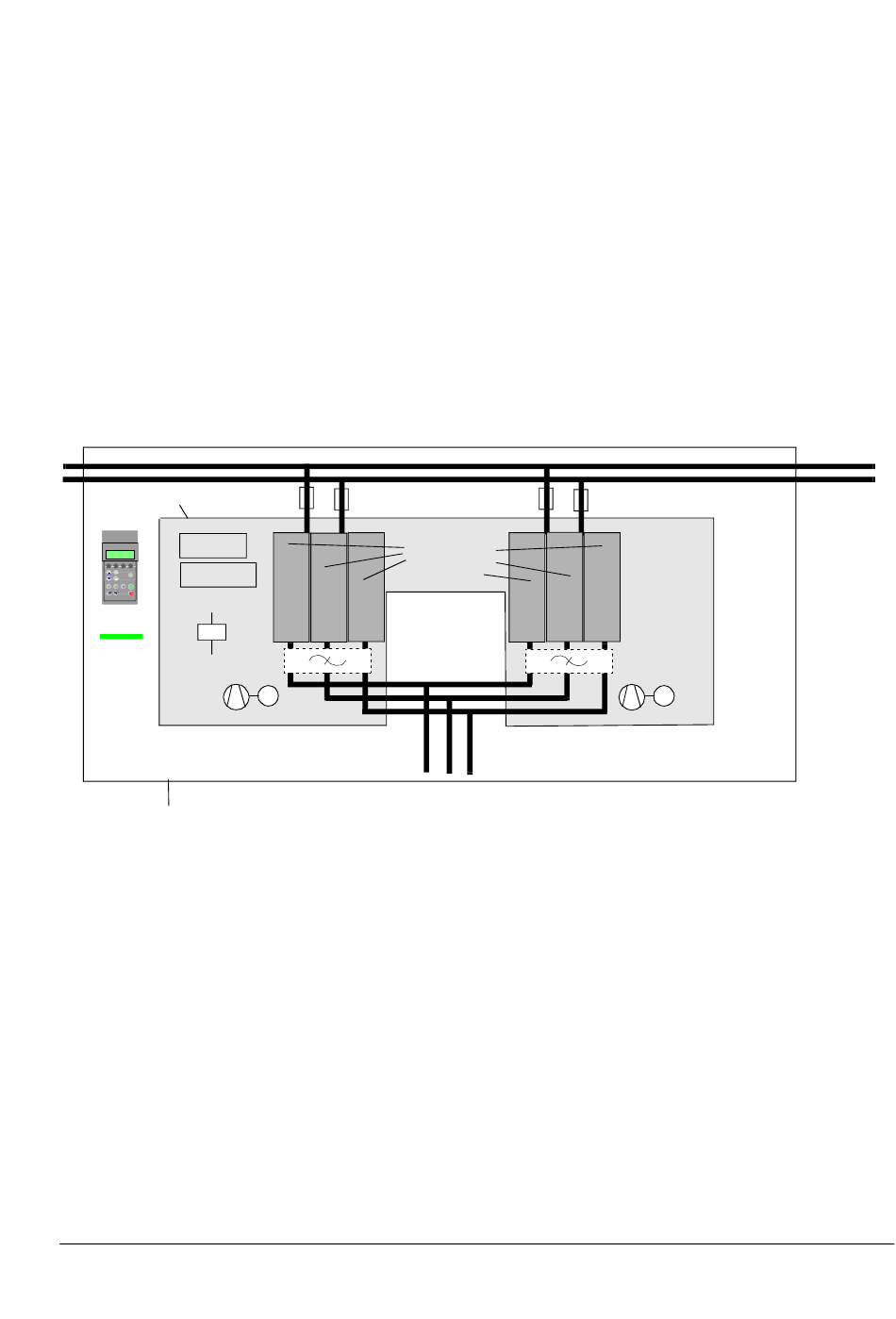

Schéma de principe d'une section onduleur constituée de 2 x R11i.
Onduleur:
Modules de
phases
Armoire
supplémentaire
M
Moteur
L'unité onduleur comprend les éléments suivants :
• Onduleur
• Ventilateurs de refroidissement externes (R6i à 4 x R12i uniquem.)
• Boîtiers de commande (NDCU), qui comprend une carte contrôleur
Application et Moteur (NAMC) et une carte d'E/S standard (NIOC)
• Carte répartiteur optique (NPBU) pour les unités raccordées en
parallèle
• Câbles et relais de commande (ex. pour option de prévention contre
la mise en marche intempestive)
• Filtres du/dt (option)
Chapitre 1 – Introduction
Option
M
1-3
