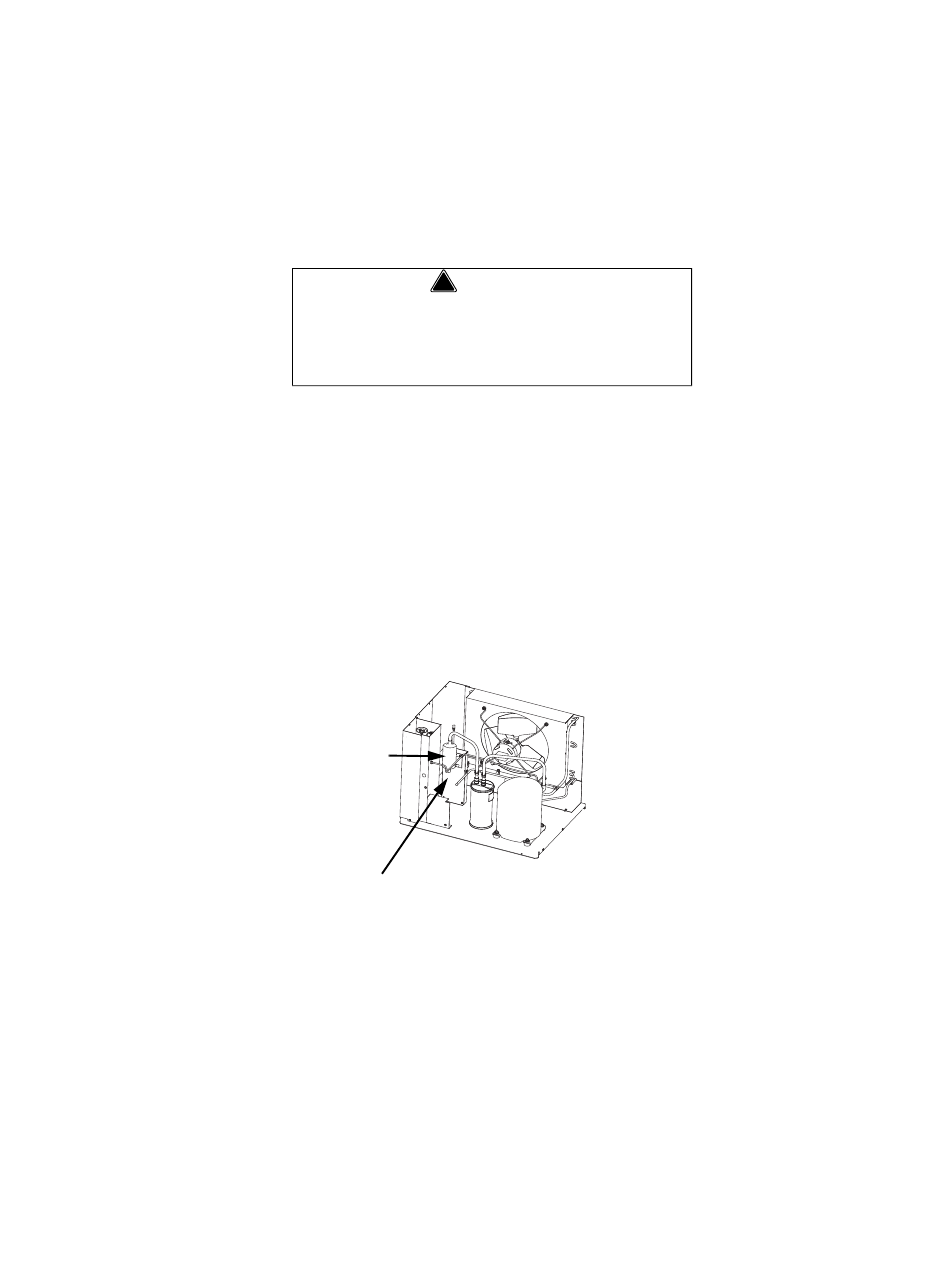

RACCORDEMENT DES CONDUITES À L'UNITÉ DE
®
CONDENSATION CVD
!
Avertissement
L'unité de condensation expédiée de l'usine est
pressurisée avec un mélange 50/50 azote / hélium.
Réduire la pression des ports d'accès de la conduite
d'aspiration et de la conduite liquide avant de la couper
dans les conduites de réfrigération.
L'huile de compresseur absorbe rapidement l'humidité.
Etre prêt à terminer l'installation des conduites et à
commencer le processus d'évacuation pour minimiser le
temps d'exposition du compresseur dans l'atmosphère.
(Le système peut être en contact avec l'atmosphère
pendant 15 minutes maximum).
Les conduites peuvent être acheminées par l'avant ou
par le côté gauche de l'unité de condensation.
•
Retirer le panneau correspondant.
•
Insérer dans les trous les traversées en plastique
fournies pour éviter tout contact entre le tuyau et la
feuille métallique.
•
Utiliser les coudes de 90° fournis.
•
Couper les extrémités des tuyaux des conduites
d'aspiration et de liquide et braser les conduites à
l'unité de condensation.
FILTRE
D'ASPIRATION
CONDUITE
LIQUIDE
MINIMISER LE TEMPS D'EXPOSITION DU
SYSTEME DE REFRIGERATION A
L'ATMOSPHERE (15 MINUTES MAXIMUM).
PT1284
–35–
