Montage
5.5 Montage des différents composants du moteur

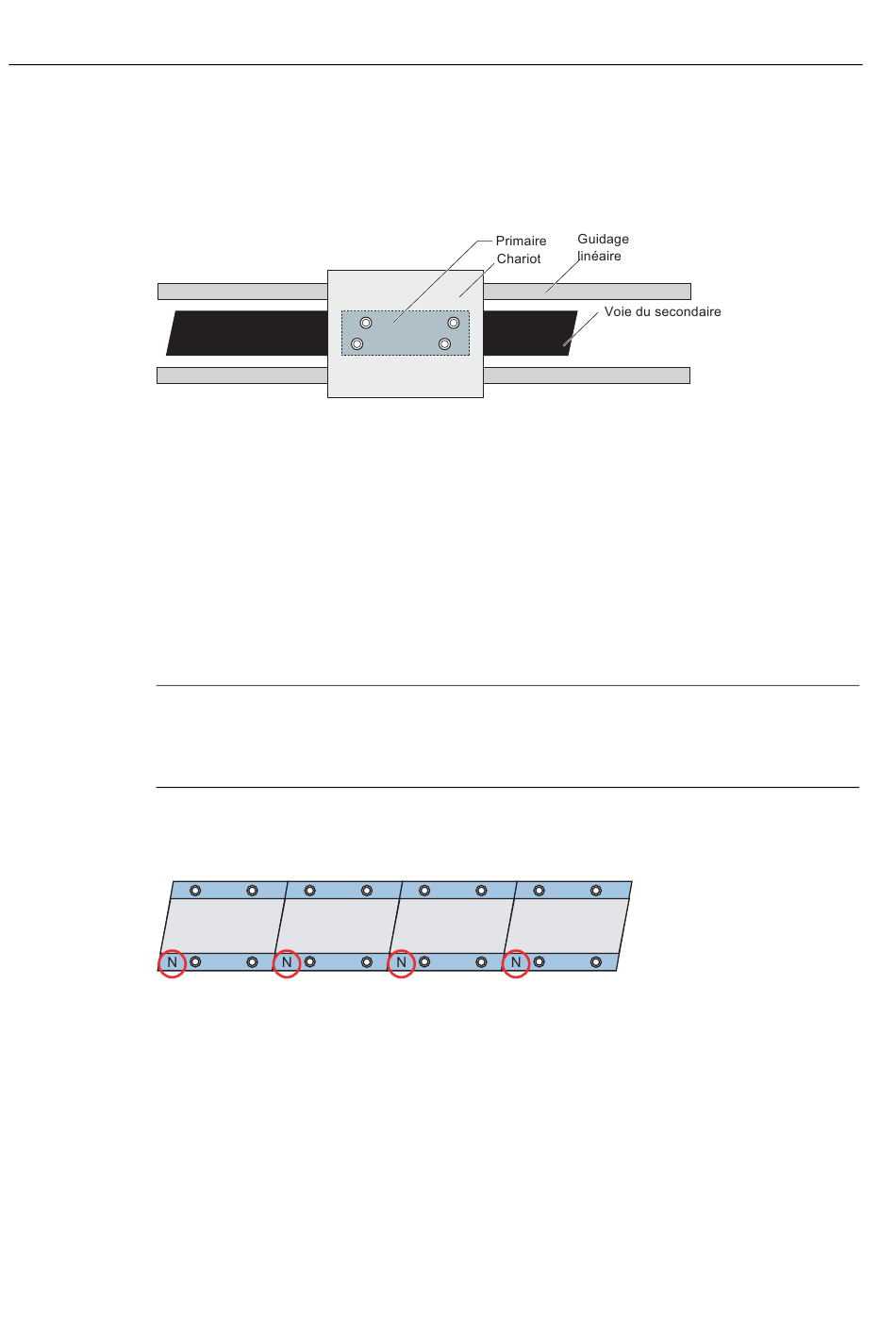

③ Montage sur le chariot
Le serrage uniforme des vis du chariot fait se lever le primaire et la plaque d'écartement peut
alors être retirée. L'abaissement de l'unité complète du chariot permet de régler l'entrefer
assigné entre le primaire et le secondaire.
5.5 Montage des différents composants du moteur
Montage des secondaires
Les secondaires sont fixés solidement au banc de la machine par des vis de fixation. Les
profilés de refroidissement pouvant être montés en option sont placés entre les secondaires
et le banc de la machine et vissés avec ceux-ci. Si vous n'installez pas de système de
refroidissement du secondaire, la cote d'encastrement est diminuée de la hauteur des
profilés de refroidissement.
Remarque
La tige des vis qui fixent les secondaires au banc de la machine ne doit pas atteindre le
taraudage. Le cas échéant, le trou correspondant prévu dans le banc de la machine devra
être approfondi.
La lettre N figurant sur les secondaires doit se trouver du même côté sur tous les
secondaires (voir figure ci-dessous).
Figure 5-3
54
Position du marquage "N" pour les secondaires de la famille de produits 1FN3
