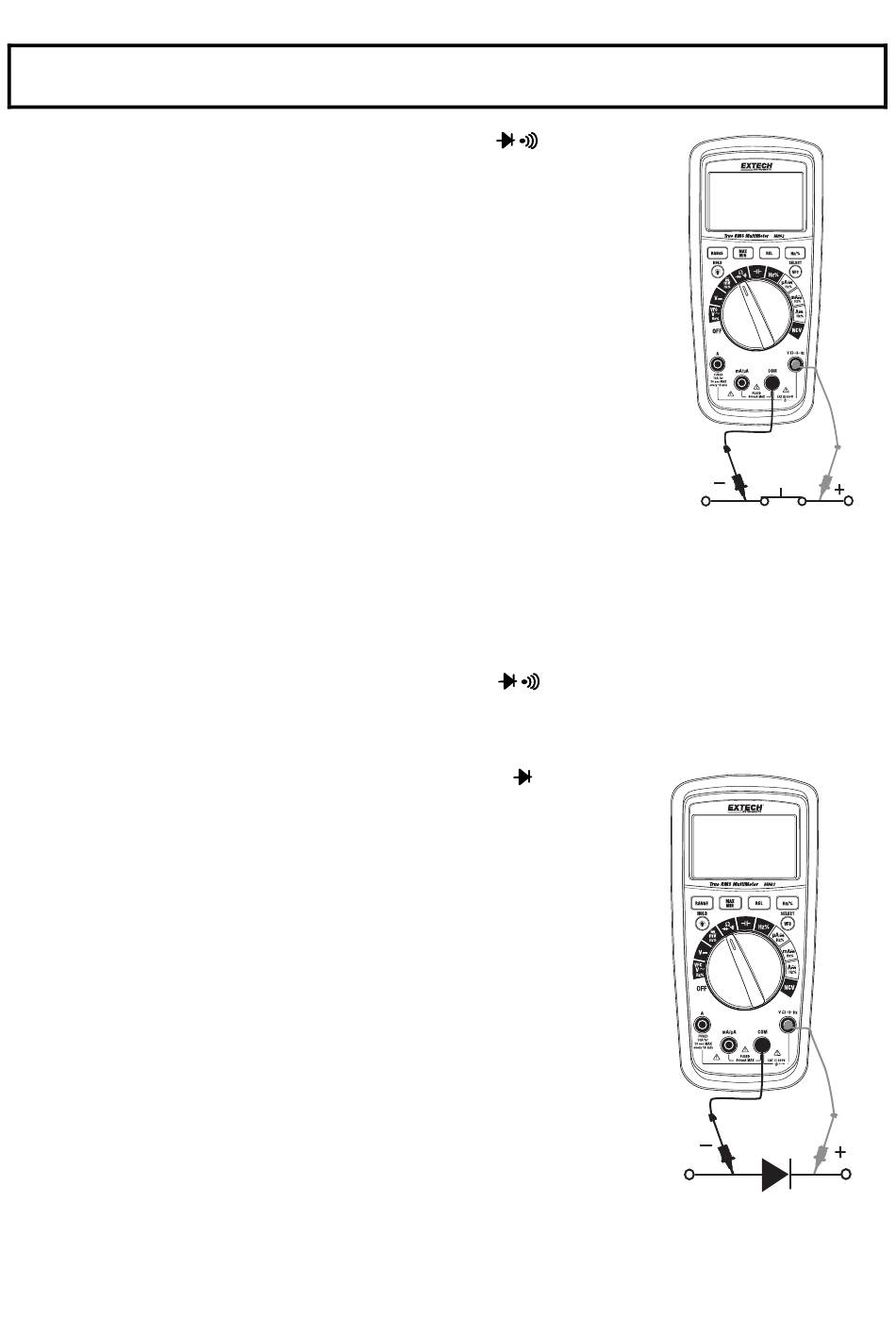

TESTS DE CONTINUITÉ
AVERTISSEMENT: Afin d'éviter tout risque d'électrocution, ne mesurez jamais la continuité sur
des circuits ou des fils électriques sous tension.
1.
Positionnez le commutateur de fonctions sur Ω .
2.
Insérez la fiche banane du fil noir dans la prise négative (COM).
Insérez la fiche banane du fil d'essai rouge dans la prise Ω positive.
3.
Appuyez sur le bouton SELECT pour sélectionner Ω sur l'écran.
4.
Placez les embouts de la sonde d'essai sur le circuit ou sur le fil
électrique que vous souhaitez tester.
5.
Si la résistance est supérieure à 150 Ω, il y a une coupure dans le
circuit, mais aucun signal sonore ne retentit. Le signal sonore
retentit si la résistance est
affiche "OL".
Remarques relatives aux mesures de la continuité
Mettez HORS tension tous les appareils présents sur le circuit mesuré
N'entrez pas de signaux supérieurs à 60 V DC ou à 30 V AC.
TEST DE DIODES
1.
Positionnez le commutateur de fonctions sur Ω .
2.
Insérez la fiche banane du fil d'essai noir dans la prise négative (COM) et la fiche banane du
fil d'essai rouge dans la prise positive (V).
3.
Appuyez sur le bouton SELECT pour sélectionner et V sur
l'écran.
4.
Placez les embouts de la sonde d'essai sur la diode testée. La
tension directe est généralement de l'ordre de 0,400 à 0,700 V.
La tension inverse affiche "OL". Les dispositifs court‐circuités
affichent une lecture avoisinant 0 V et un dispositif ouvert
affiche "OL" au niveau des deux polarités.
Remarques relatives aux mesures de diodes
Mettez HORS tension tous les appareils présents sur le circuit mesuré
N'entrez pas de signaux supérieurs à 60 V DC ou à 30 V AC.
