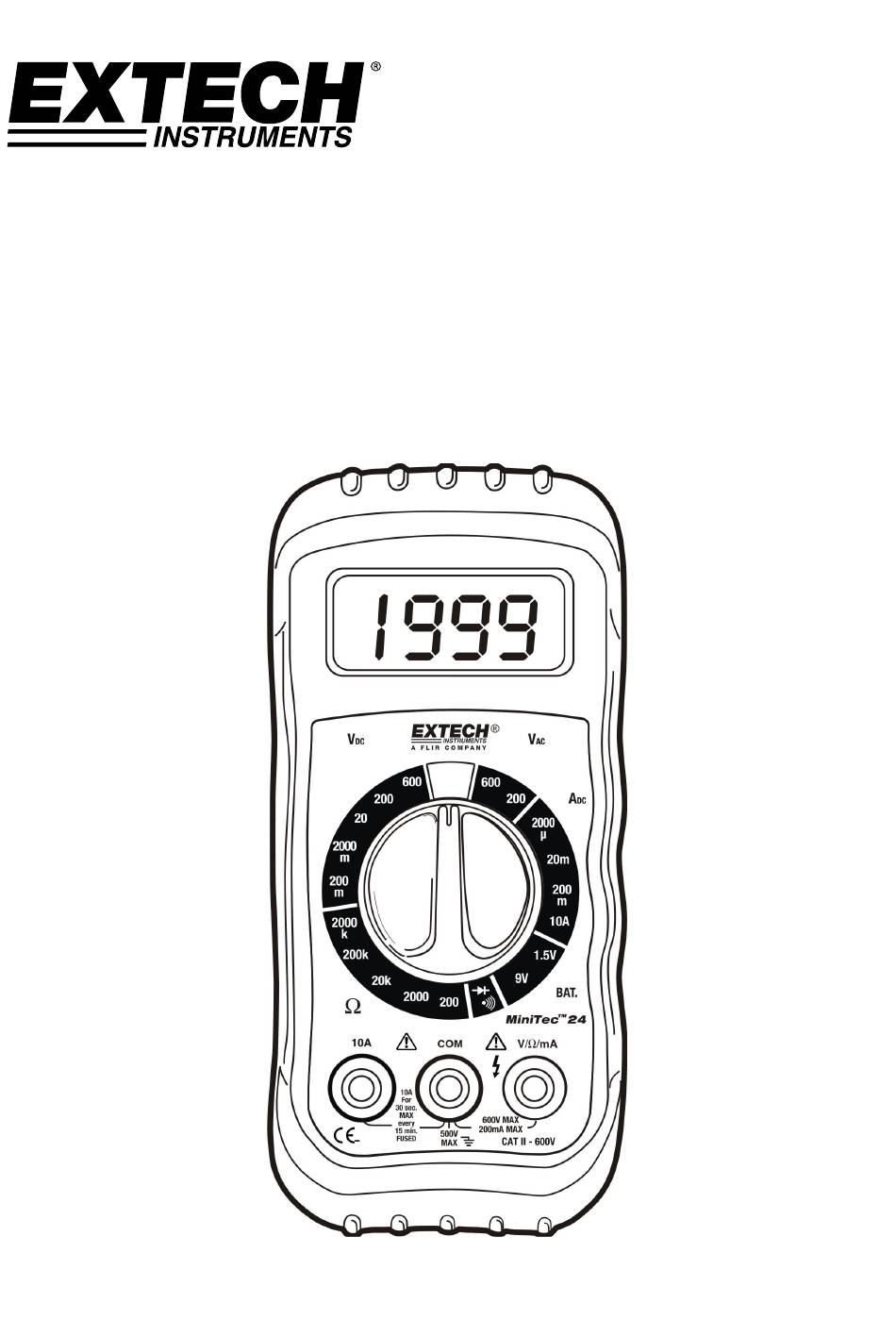

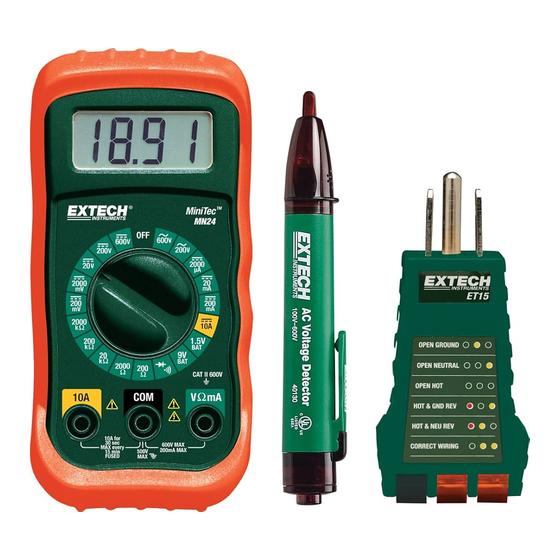

- Page 1 Manuel d’utilisation Multimètre MiniTec Modèle MN24...
- Page 2 Introduction Toutes nos félicitations pour votre acquisition du multimètre MN24 d’Extech. Cet appareil mesure les tensions AC/DC, le courant DC, la résistance, la tension des piles et des diodes ainsi que la continuité. Cet appareil professionnel est livré entièrement testé et calibré et, sous réserve d’une utilisation adéquate, vous fera bénéficier de nombreuses années de service fiable.
- Page 3 Description 1. Écran LCD 2. Commutateur de fonctions 3. Connecteur COM 4. Connecteur 10 A 5. Connecteur positif Remarque : Le support réglable, le fusible et le compartiment à piles se trouvent à l’arrière de l'unité Symboles •))) Continuité Test de diode ...
- Page 4 Instructions d’utilisation Mesure des tensions AC/DC 1. Insérez la fiche banane du fil d’essai noir dans la prise négative COM et la fiche banane du fil d’essai rouge dans la prise positive V. 2. Tournez le commutateur rotatif sur la plage VDC ou VAC de votre choix.
- Page 5 Test des Diodes 1. Insérez la fiche banane du fil d’essai noir dans la prise négative COM et la fiche banane du fil d’essai rouge dans la prise diode positive. 2. Tournez le commutateur rotatif sur / •))). 3. Placez les pointes de la sonde d’essai sur la diode testée. La tension directe est généralement de l’ordre de 400 à...
-
Page 6: Entretien
Entretien ATTENTION : Afin de prévenir toute électrocution, Débranchez les fils d’essai de toute source d’alimentation avant de retirer le boîtier. ATTENTION : Veillez à ne pas utiliser l’appareil tant que le couvercle des fusibles n’est pas fixé solidement afin d'éviter toute électrocution. Ce Multimètre a été... -
Page 7: Remplacement De La Pile
Remplacement de la Pile AVERTISSEMENT : Afin de prévenir toute électrocution, Débranchez les fils d’essai de toute source d’alimentation avant de retirer le boîtier. 1. Débranchez les fils d’essai. 2. Retirez l’étui en caoutchouc (si celui-ci est installé). 3. Ouvrez le couvercle du compartiment à piles avec un tournevis Phillips. -
Page 8: Spécifications
Spécifications Fonction Plage Résolution Précision (0,5 % de lecture + 2 chiffres) Tension CC 200 mV 0,1 mV (V DC) 2 000 mV 20 V 0,0 1V 200 V 0,1 V 600 V (1,2 % de lecture + 10 chiffres Tension AC 200 V 0,1 V... - Page 9 Test des diodes Courtant de test de 1 mA maximal, tension de circuit ouvert de 2,8 V CD typique Test de la continuité Le signal sonore retentit lorsque la résistance est inférieure à environ 30 Courant de test de la pile 9 V (6 mA);...
-
Page 10: Garantie
Garantie FLIR Systems, Inc. garantit que cet appareil Extech Instruments est exempt de défauts matériaux et de fabrication pendant un an à partir de la date d’envoi (une garantie limitée de six mois s’applique aux capteurs et aux câbles). Si le renvoi de l’appareil pour réparation devient nécessaire durant ou après la période de garantie, contactez le service client pour autorisation. Pour obtenir les coordonnées, visitez le site Web suivant : www.extech.com. Un numéro d’autorisation de retour (AR) doit être délivré avant tout retour de produit. L’expéditeur prend à sa charge les frais d’expédition, le fret, l’assurance et l’emballage correct de l’appareil afin de prévenir toute détérioration durant le transport. Cette garantie ne s’applique pas aux dommages imputables à l’utilisateur, tels que l’usage impropre ou abusif, un mauvais câblage, une utilisation non conforme aux spécifications, un entretien ou une réparation incorrecte, ou toute modification non autorisée. FLIR Systems, Inc. déclinera spécifiquement toute garantie ou qualité marchande ou aptitude à l’emploi prévu, et ne sera en aucun cas tenu responsable pour tout dommage conséquent, direct, indirect ou accidentel. La responsabilité totale de FLIR est limitée à la réparation ou au remplacement du produit. La garantie définie ci‐dessus est inclusive et aucune autre garantie, écrite ou orale, n’est exprimée ou implicite. Calibrage, réparation et services après‐vente FLIR Systems, Inc. offre des services de calibrage et de réparation pour les produits Extech Instruments que nous commercialisons. Nous fournissons également une certification NIST pour la plupart des produits. Contactez notre service client pour toute information sur les services de calibrage disponibles pour ce produit. Un calibrage doit être effectué chaque année pour vérifier les performances et la précision du mètre. Nous offrons également une assistance technique et un service à la clientèle. Veuillez vous reporter aux coordonnées fournies ci‐dessous. Lignes d’assistance: États‐Unis (877) 439‐8324; international: +1 (603) 324‐7800 Service d’assistance technique : Option 3 ; E‐mail : support@extech.com Réparations et retours : Option 4 ; E‐mail : repair@extech.com Les spécifications produit sont sujettes à modifications sans préavis. Pour les toutes dernières informations, veuillez visiter notre site Web. www.extech.com FLIR Commercial Systems, Inc., 9 Townsend West, Nashua, NH 03063 USA Certifié ISO 9001 Copyright © 2013‐2015 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit. www.extech.com MN24-fr-FR_V2.2 07/15...
