MESURES DE TENSIONS AC avec VFC, Hz et % du Cycle d'utilisation
AVERTISSEMENT: Risques d'électrocution. Il se peut que les embouts des sondes ne soient assez longs
pour entrer en contact avec les éléments sous tension à l'intérieur de certaines prises 240 V pour appareils,
car les points de contact y sont profondément encastrés. En conséquence, la lecture peut indiquer 0 volt
alors qu'il existe en réalité une présence de tension dans la prise. Assurez‐vous que les embouts des
sondes touchent les parties métalliques à l'intérieur de la prise avant de conclure à l'absence de tension.
ATTENTION! Ne mesurez pas de tensions AC si un moteur connecté au circuit est mis en marche ou éteint.
Il peut se produire de soudaines surtensions susceptibles d'endommager l'appareil.
1.
Positionnez le commutateur de fonctions sur VFC.
2.
Insérez la fiche banane du fil d'essai noir dans la prise COM négative. Insérez la fiche
banane du fil d'essai rouge dans la prise V positive.
3.
Appuyez sur le bouton VFC et maintenez‐le enfoncé jusqu'à ce
que l'appareil émette un signal sonore et que l'indicateur VFC
s'affiche brièvement sur l'écran. L'appareil applique à présent un
filtre passe‐bas. (Remarque: VFC correspond à Commande de
fréquence variable). Appuyez et maintenez enfoncé le bouton
VFC à nouveau pour quitter le mode VFC (FIN affichera
brièvement).

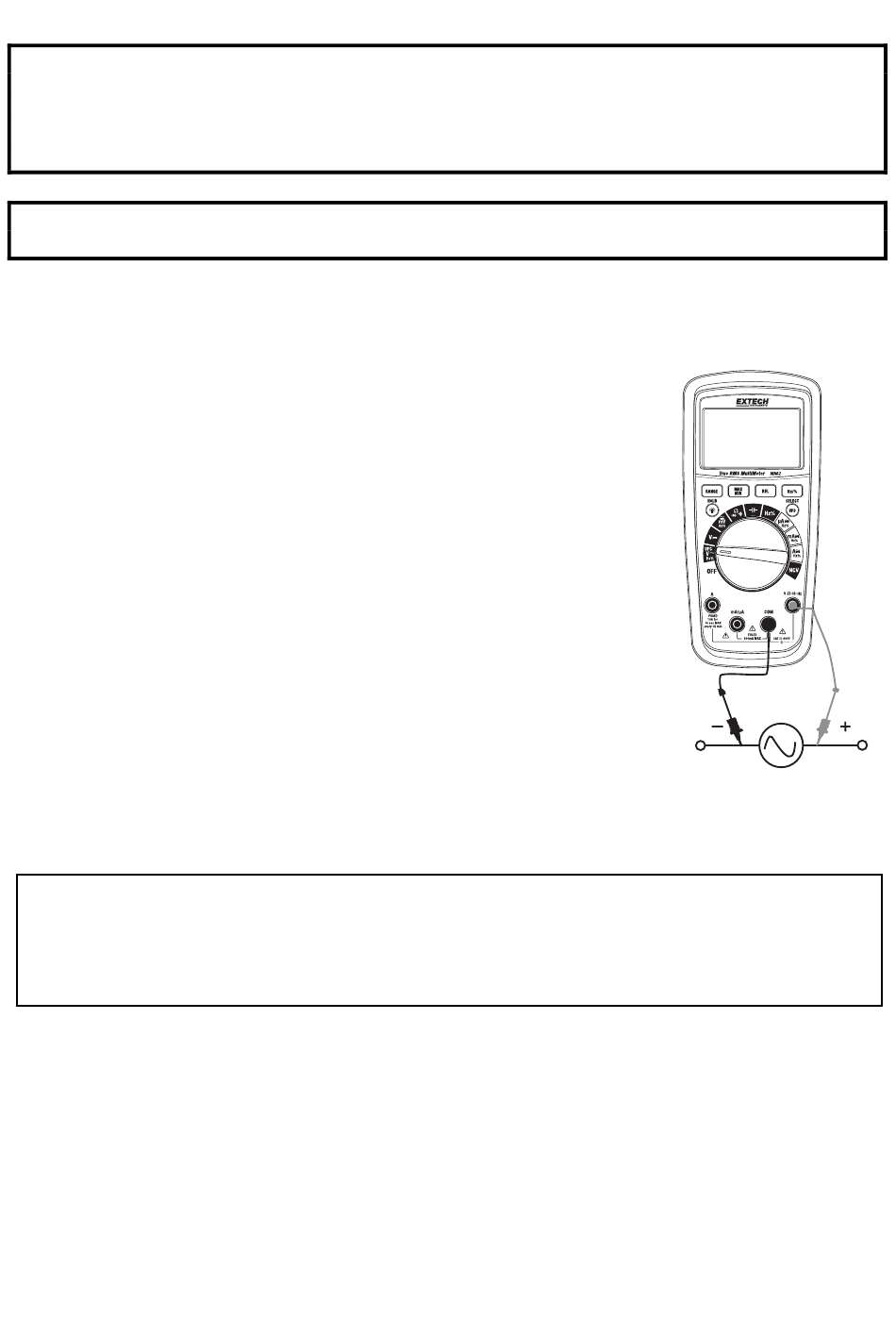

4.
Placez l'embout de la sonde d'essai noire sur le côté neutre du
circuit. Placez l'embout de la sonde d'essai rouge sur le côté
"sous tension" du circuit.
5.
Lisez la tension affichée sur l'écran.
6.
Appuyez sur le bouton Hz/% pour sélectionner Hz.
7.
Lisez la fréquence affichée sur l'écran.
8.
Appuyez à nouveau sur le bouton Hz/% pour sélectionner %.
9.
Lisez le pourcentage de cycle d'utilisation sur l'écran.
Remarque relative au pourcentage de cycle d'utilisation: Pour cet appareil les mesures du cy
cle d'utilisation correspondent à AC exclusivement. Les signaux des mesures doivent être équi
valents à la valeur au « passage par zéro ». En outre, ils doivent atteindre – 0,7 V pour que l'a
ppareil affiche correctement le pourcentage de cycle d'utilisation.
